Снятие и установка блока предпускового прогрева в автомобиле Ford Focus 2

Интрументы:

• Отвертка плоская средняя
• Пневмогайковерт

На момент ремонта я собрал почти весь комплект блока предпускового прогрева. "Почти" — потому что не хватает двух трубок-шлангов — впускного и выпускного. Заказаны в экспрессе. Надеюсь, на следующей неделе приедут.

Загнали машину на яму:

1. Открутили нарезные гайки с теплозащиты глушителя.
Отогнули сколько надо для работы. Сняли заднюю часть правой защиты порога — она мешала опустить бак по человечески.

2. Сняли бензобак, а именно — три гайки на металлических хомутах, открутили хомут на основном заливном шланге, отсоединили шланг.

3. Сняли кое-как зажимной хомут, отсоединили все зажимы топливопроводов. Тут аккуратнее: когда снимали штуцер с основной подающей магистрали, из нее хлынул бензин. Чуть без глаз не остались. Надели на него колпачек после этого.

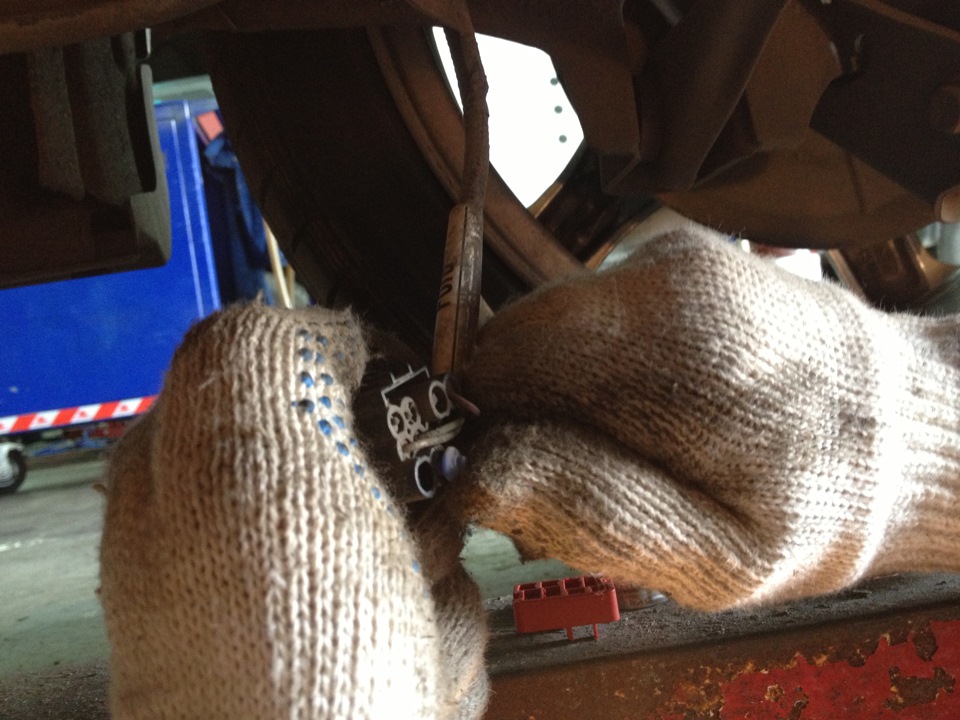

4. Отсоединили основной электрический разъем бензонасоса. Открывался ларчик просто — нужно вставить неширокую шлицевую отвертку в фиксатор, ближе к краю разъема. Ну и бак можно снимать и относить в безопасное место.

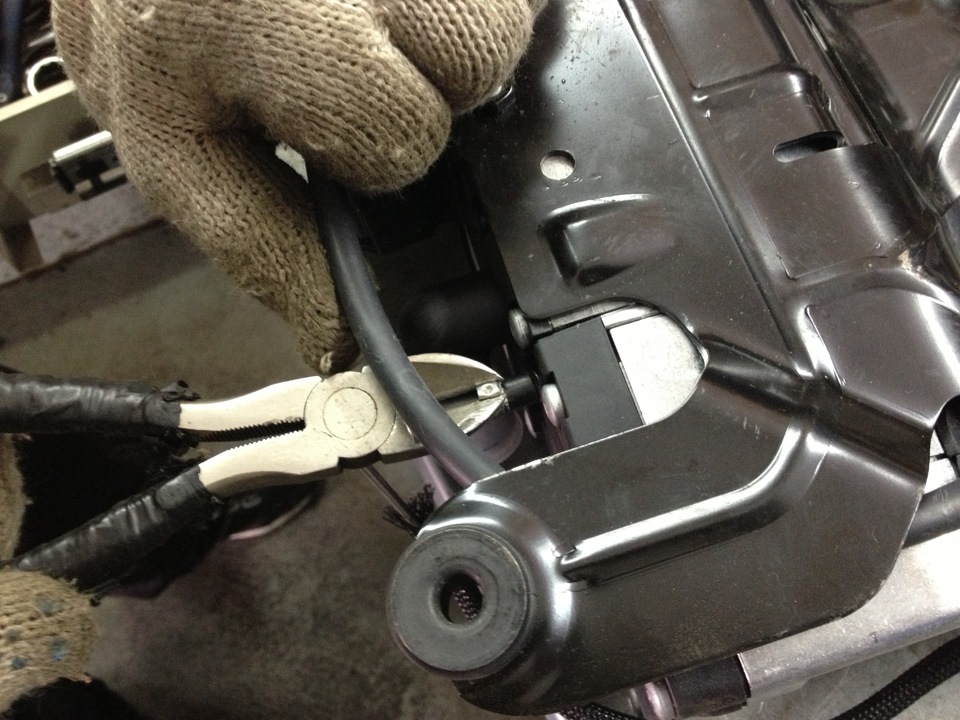

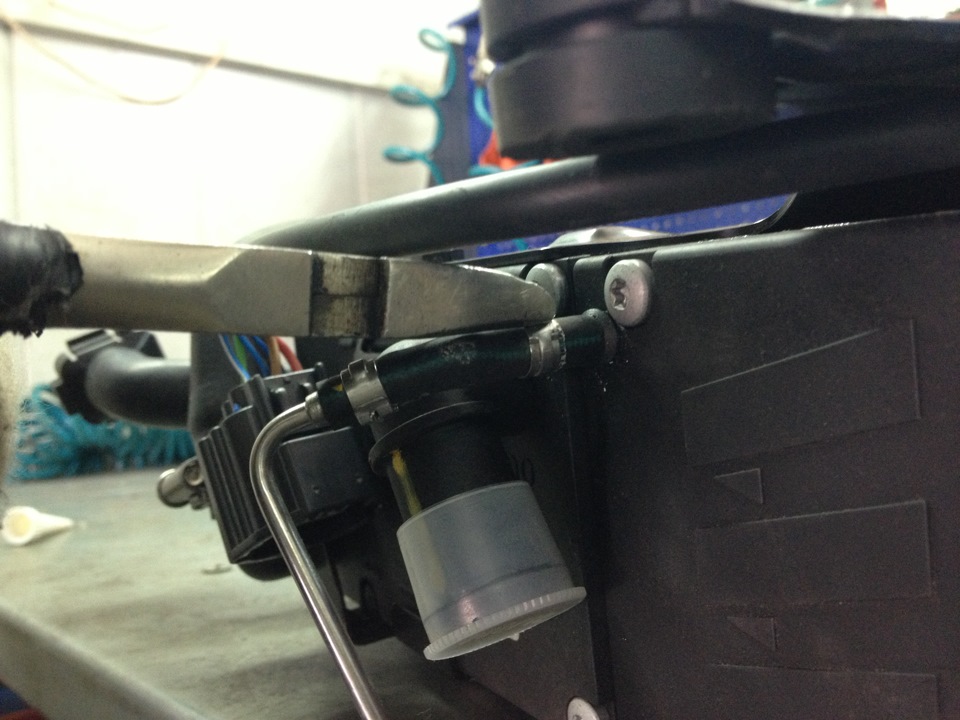

5. Дальше срезали пимпочку на штуцере основного бензонасоса. Вставили в нее топливозаборную трубку, защелкнули фиксатор топливопровода. Далее приклепали подкачивающий насос. Оригинальные клепки — это ужас, уселись только с помощью пневмоклепальника.

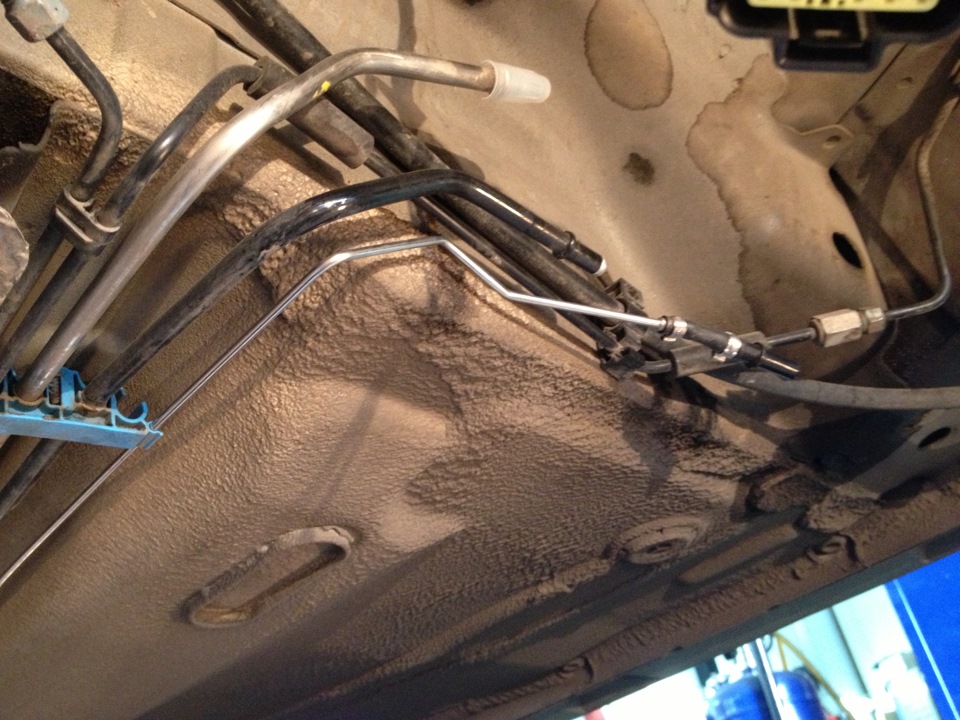

6. Далее поставили на место топливную магистраль, проведя ее под днищем. Крепится на штатные зажимы, в которых зафиксированы остальные топливные магистрали.

7. После этого перепиновали разъем под днищем. Для этого вытащили два пина (№3 и 4) из разъема в комплекте и вставили их в разъем под днищем. Проводку насоса провели рядом со штатной, посадив ее на хомуты.

8. Дальше осталось только поставить бак на место. Предварительно нужно вогнать топливные магистрали в выштамповки на бензобаке.

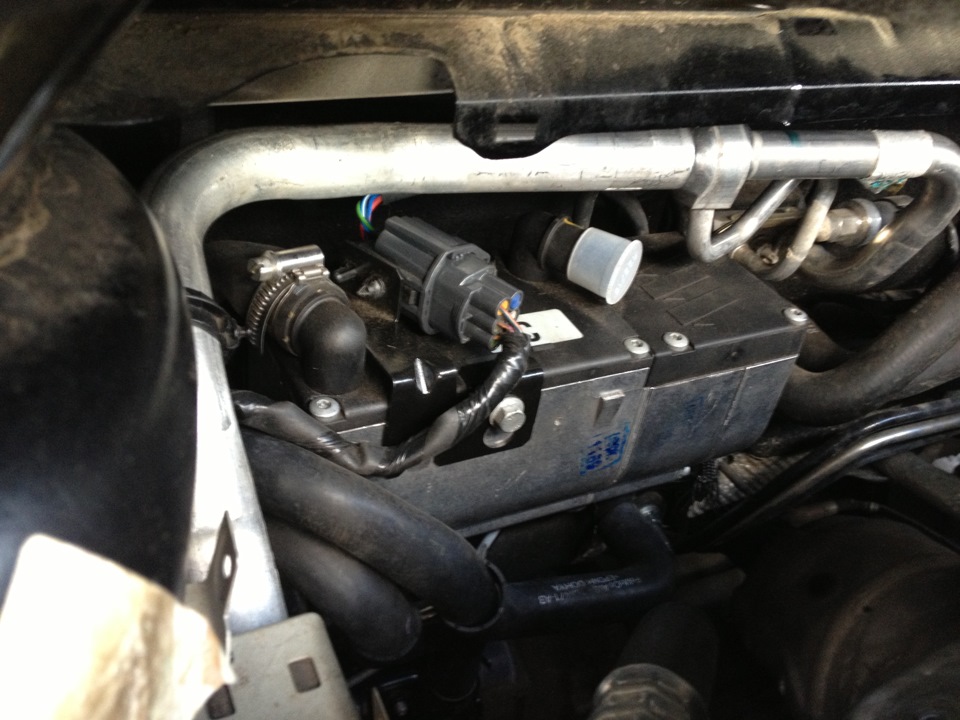

9. Дальше мы переместились под капот для установки непосредственно котла. Собственно тут все было относительно просто: снимаем крышку двигателя, заносим котел с предварительно надетой на него частью топливной магистрали и зажатой хомутом. Фиксируем на три резиновых демпфера, насаживая их на торчащие из стенки моторного отсека болты. Сверху шайбы и гайками прикручиваем. Отматываем разъем программируемого предпускового подогревателя, обнаруженный слева за трубкой кондиционера, и соединяем его с разъемом на самом котле. Предварительно лучше вставить в специальное отверстие воздухозаборный шланг.

Примечание:
Когда мы подошли к установке глушителя и пытались поставить его на место (а место его между стенкой моторного отсека и рулевой рейкой за подрамником), у нас ничего не получилось. Оказалось, что на заводе сначала ставят программируемый предпусковой подогреватель, а уже потом всю ходовую часть.

На этом наши многочисленные попытки установить глушитель были вынужденно закончены. Жду шланги и следующих выходных для снятия ходовой части.
