Ремонт рулевой колонки в автомобиле Ford Focus 2

Работы по разборке рулевой колонки Форд Фокус 2:

- Используя такой инструмент, как электрическая дрель или съемник шпилек, снимите верхний болт крепления кожуха замка зажигания.

- Используя такой инструмент, как электрическая дрель или съемник шпилек, снимите кожух замка зажигания.

- Рассоедините штекерный разъем системы управления скоростью автомобиля Ford Focus 2.

- Снимите рулевое колесо. Снимите дистанционную втулку.

- Убедитесь в том, что исключена возможность вращения часовой пружины. Закрепите в центральном положении, используя кусок подходящей ленты.

- Снимите часовую пружину. Используя отвертку с тонким наконечником, освободите два фиксирующих зажима.



Рис. 12. Снятие многофункциональных переключателей рулевой колонки Форд Фокус 2

1. Нажмите на стопорные элементы, 2. Поднимите переключатели вверх.

- Снимите многофункциональные переключатели рулевой колонки (рис. 12).

- Снимите приемопередатчик пассивной противоугонной системы (PATS).

- Снимите переключатель зажигания. Освободите фиксирующие язычки. Снимите цилиндр замка переключателя зажигания.

- Вставьте ключ зажигания и поверните его в положение I. Используя отвертку с тонким наконечником, нажмите на стопор.

- Полностью выдвиньте рулевую колонку. Высвободите блокировочный рычаг.

- Выдвиньте рулевую колонку Ford Focus 2. Перед разделением секций рулевой колонки отметьте их для облегчения последующей установки.

- Отметьте две секции рулевой колонки. Выверните болт рулевой колонки. Разделите две секции рулевой колонки.

- Снимите зажим датчика вращения рулевого колеса (рис. 13).

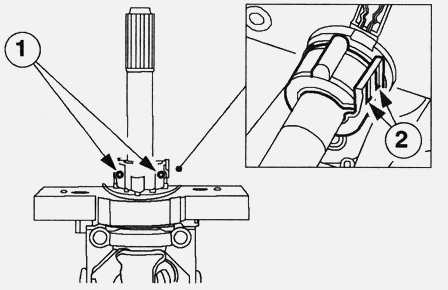

Рис.13. Снятие зажима датчика вращения рулевого колеса Форд Фокус 2

1. Выверните винты, 2. Нажмите на фиксирующие язычки.

- Выверните винты крепления датчика вращения рулевого колеса. Снимите датчик вращения рулевого колеса.

Работы по сборке рулевой колонки Форд Фокус 2:

- Не устанавливайте новый датчик вращения рулевого колеса, если был снят стопорный штифт. Неследование этому указанию может привести к травматическим последствиям.

- Перед установкой датчика вращения рулевого колеса, удостоверьтесь в том, что ротор датчика находится в правильном положении. Неследование этому указанию может привести к травматическим последствиям.

- Выверьте положение датчика вращения рулевого колеса Ford Focus 2.

- Удостоверьтесь в том, что момент затяжки винтов крепления датчика вращения рулевого колеса не превышен. Неследование этому указанию может привести к травматическим последствиям.

- Установите датчик вращения рулевого колеса Форд Фокус 2.

- Удостоверьтесь в том, что момент затяжки винтов крепления зажима датчика вращения рулевого колеса не превышен. Неследование этому указанию может привести к травматическим последствиям.

- Установите зажим датчика вращения рулевого колеса. Установите винты.

- Нанесите такую смазку, как консистентная смазка для шарниров равных угловых скоростей (высокотемпературная).

- Удостоверьтесь в правильности выверки валов рулевой колонки Форд Фокус 2. Соедините две секции рулевой колонки.

- Удостоверьтесь в наличии разрезных втулок в отверстиях кронштейна. Неследование атому указанию может привести к травматическим последствиям.

- Удостоверьтесь в том, что момент затяжки болта не превышен. Неследование этому указанию может привести к травматическим последствиям.

- Затяните болт рулевой колонки. Выверьте положение разрезных втулок.

- Затяните болт рулевой колонки Форд Фокус 2. Установите цилиндр замка переключателя зажигания.

- Вставьте цилиндр замка. Установите замок переключателя зажигания.

- Установите переключатель зажигания. Установите передатчик PATS.

- Неправильное центрирование может привести к преждевременному выходу элемента из строя. При наличии сомнений в центрировании часовой пружины повторите процедуру центрирования.

- Неследование этому указанию может привести к травматическим последствиям. После центрирования часовой пружины удостоверьтесь в невозможности ее вращения. Закрепите ее с помощью подходящей ленты в центральном положении. Сцентрируйте часовую пружину.

- Поверните часовую пружину в направлении против часовой стрелки настолько, чтобы почувствовать сопротивление (приблизительно на 2.5 оборота от центрального положения).

- Поверните скользящий контакт подушки безопасности в направлении по часовой стрелке на 2.5 оборота до тех пор, пока символ стрелки в центре скользящего контакта не совместится с приподнятым «V»-образным участком в положении «12 ч» на наружной крышке скользящего контакта. Теперь часовая пружина сцентрирована.

- Убедитесь в правильности установки дистанционной шайбы. Не выполняйте сборку, если дистанционная шайба отсутствует.

- Установите часовую пружину. Убедитесь в том, что оба фиксирующих язычка закреплены в требуемом положении на рулевой колонке.

- Установите многофункциональные переключатели рулевой колонки Форд Фокус 2. Снимите ленту с часовой пружины.

- Установите рулевое колесо. Состыкуйте штекерный разъем системы управления скоростью (при наличии).

- Болты крепления кожуха замка зажигания рассчитаны на срез при достижении определенного момента.

- Установите верхний болт крепления кожуха замка зажигания.
