Проверка и замена датчиков системы управления двигателем Chery Tiggo

Датчик температуры охлаждающей жидкости установлен на корпусе термостата.
У датчика проверяют сопротивление на выводах при различных температурных режимах.
Вам потребуются: ключ «на 19», тестер.
1. Снимите декоративный кожух двигателя.
2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
3. Слейте жидкость из системы охлаждения двигателя.

4. Нажав на фиксатор, отсоедините колодку жгута проводов от датчика…

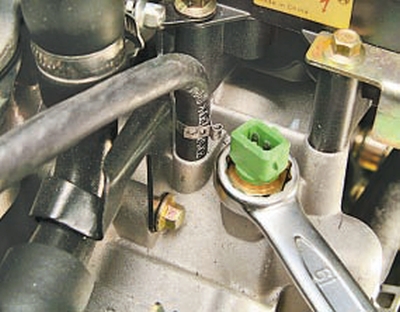

5….ослабьте затяжку датчика температуры охлаждающей жидкости…

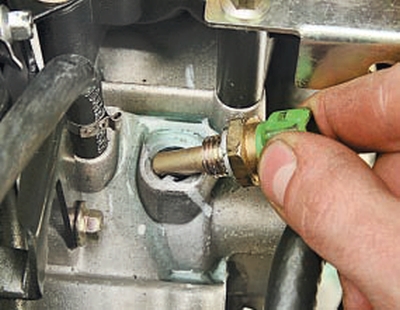

6….и, повернув датчик, снимите его.
7. Подсоедините тестер к выводам датчика и опустите датчик в емкость с водой.

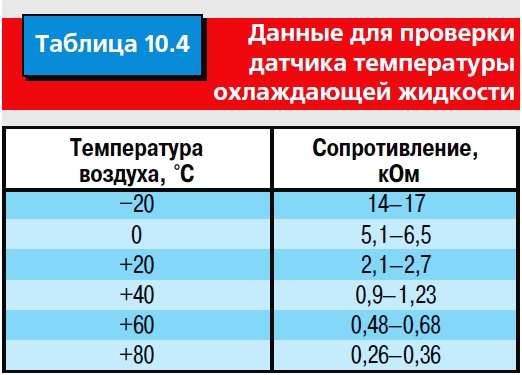

8. Измерьте сопротивление на выводах датчика при различных температурных режимах. Номинальное сопротивление исправного датчика указано в табл. 10.4.

9. Установите датчик в порядке, обратном снятию.

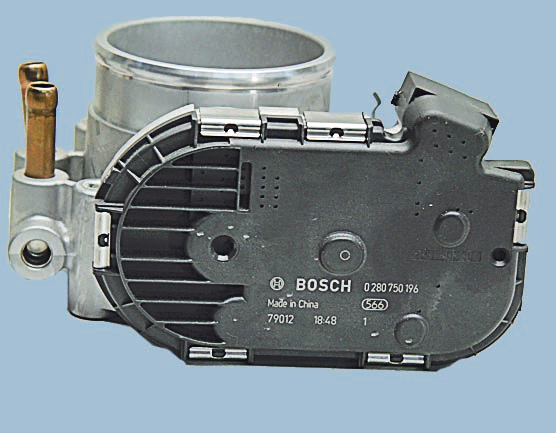

Датчик положения дроссельной заслонки встроен в дроссельный узел, при выходе датчика из строя замените дроссельный узел в сборе.

Для замены датчика положения распределительного вала (датчика фазы) вам потребуется ключ «на 10».
1. Снимите декоративный кожух двигателя.
2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

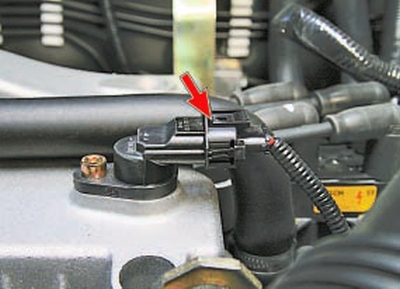

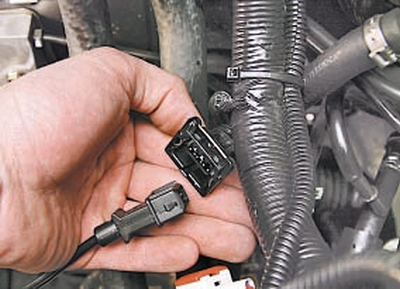

3. Сожмите фиксатор колодки жгута проводов датчика фазы…

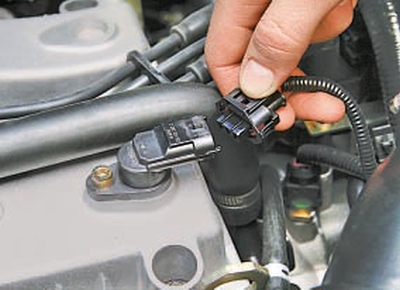

4….и отсоедините колодку от выводов датчика.

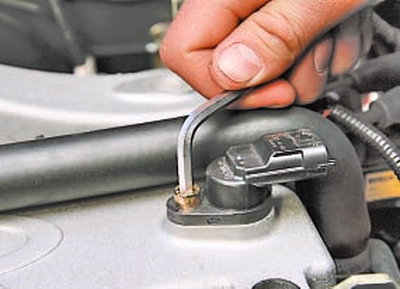

5. Выверните болт крепления датчика фазы…

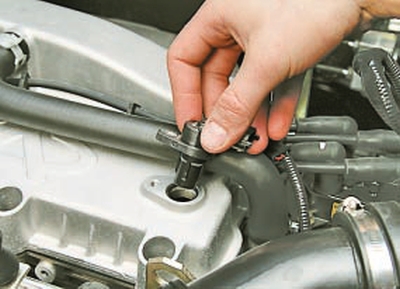

6….и снимите датчик фазы с автомобиля.
7. Установите датчик фазы в порядке, обратном снятию.

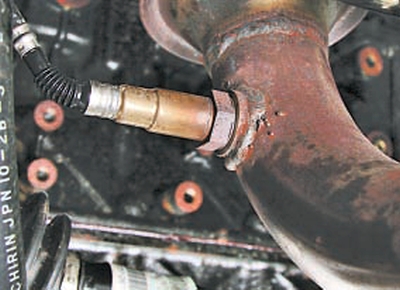

Диагностический датчик концентрации кислорода установлен на выходе из катколлектора. Датчик измеряет содержание кислорода в отработавших газах и преобразует измеряемую величину в напряжение сигнала, который подается на электронный блок управления двигателем. Используя сигналы датчика, блок управляет впрыском топлива таким образом, чтобы получить расчетный состав топливовоздушной смеси.
Если датчик концентрации кислорода неисправен, токсичность отработавших газов может резко повыситься, а расход топлива увеличится.
Вам потребуется ключ «на 22».
1. Снимите декоративный кожух двигателя.
2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

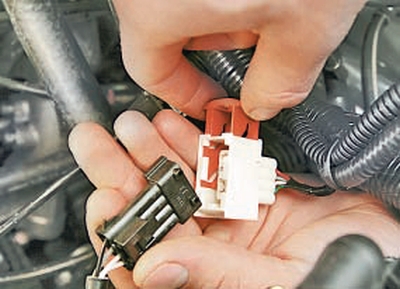

3. Отожмите фиксатор и разъедините колодку датчика концентрации кислорода.

4. Ослабьте затяжку датчика концентрации кислорода и выверните его из выпускного коллектора.
5. Установите диагностический датчик концентрации кислорода в порядке, обратном снятию.

Управляющий датчик концентрации кислорода установлен на входе в катколлектор, технология его замены аналогична технологии замены диагностического датчика концентрации кислорода.

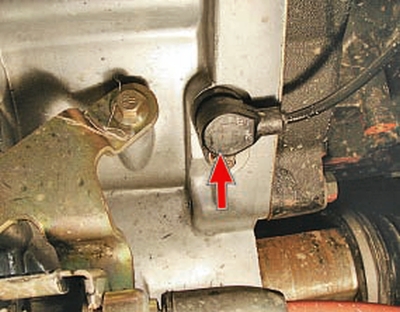

Датчик положения коленчатого вала установлен на картере сцепления.
Вам потребуется ключ «на 10».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Разъедините колодку жгута проводов датчика.

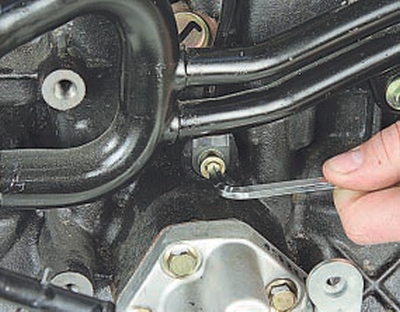

3. Выверните болт крепления датчика и снимите датчик с картера сцепления.
4. Установите датчик положения коленчатого вала в обратном порядке.

Датчик массового расхода воздуха (ДМРВ) расположен между воздушным фильтром и воздухоподводящим рукавом.
Сигнал датчика представляет собой напряжение постоянного тока, значение которого зависит от количества воздуха, проходящего через датчик.
В ДМРВ встроен датчик температуры воздуха, чувствительным элементом которого является термистор с отрицательным температурным коэффициентом: электрическое сопротивление датчика уменьшается с повышением температуры. По информации о температуре воздуха от датчика контроллер регулирует количество впрыскиваемого топлива.
У датчика температуры всасываемого воздуха проверяют сопротивление на выводах при различных температурных режимах.
Вам потребуются: отвёртка с крестообразным лезвием, тестер, термометр, пассатижи.
1. Выключите зажигание.

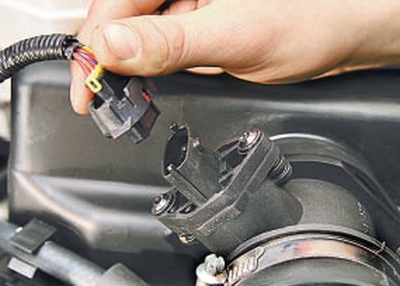

2. Сожмите пружинный фиксатор и отсоедините от датчика колодку жгута проводов.
3. Подсоедините тестер в режиме вольтметра к выводам колодки жгута проводов, включите зажигание и измерьте напряжение питания датчика. Оно должно составлять (5,0±0,2) В.

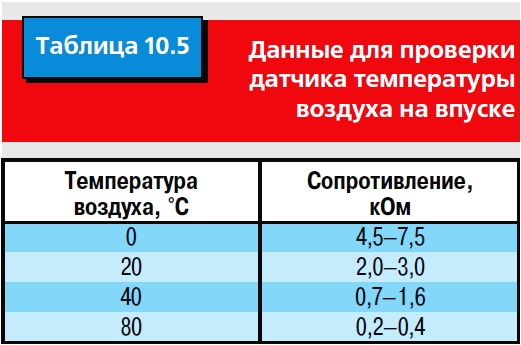

4. Подсоедините тестер в режиме омметра к выводам датчика и измерьте его сопротивление. Измерьте термометром текущую температуру воздуха и сравните полученные значения с данными табл. 10.5.

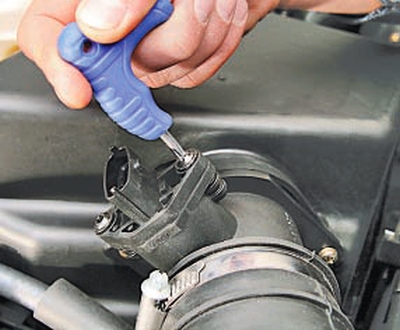

5. При отклонении сопротивления от нормы замените датчик, вывернув два винта его крепления.

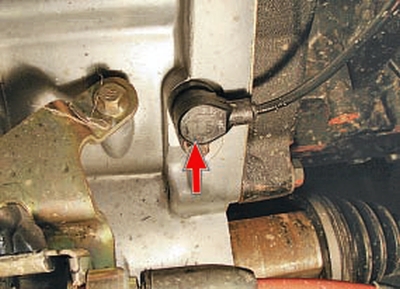

Датчик скорости автомобиля установлен на картере коробки передач.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите воздушный фильтр.

3. Сожмите фиксатор и отсоедините от датчика колодку жгута проводов.

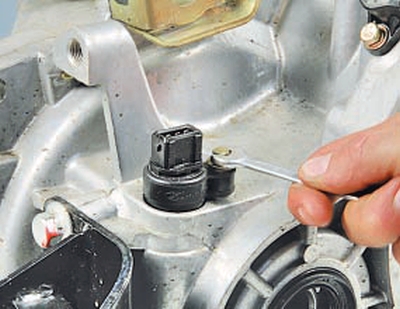

4. Выверните болт крепления датчика…

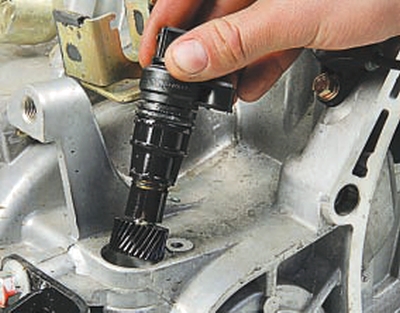

5….и снимите датчик скорости с автомобиля.
6. Снимите резиновое уплотнительное кольцо. Сильно обжатое, потерявшее эластичность или надорванное кольцо замените новым.
7. Установите датчик скорости в порядке, обратном снятию.

Датчик детонации крепится к блоку цилиндров двигателя.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите впускной коллектор.

3. Отсоедините от жгута проводов датчика колодку жгута проводов системы управления двигателем, выверните винт крепления датчика…

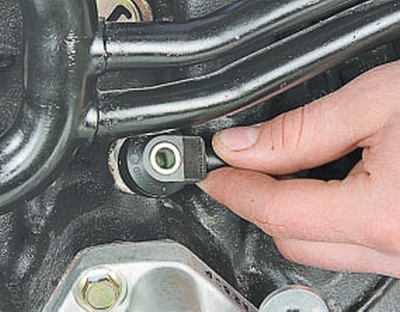

4….и снимите датчик детонации.
5. Установите датчик детонации в обратном порядке.
