Замена насоса гидроусилителя рулевого управления Chery Tiggo

Инструменты:

• Гаечный ключ рожковый - 20 мм
• Насадка на вороток - 10 мм
• Вороток под торцевую насадку
• Пассатижи

Детали и расходники:

• Емкость для сливаемой рабочей жидкости вместимостью - 2 л.
• Рабочая жидкость
• Медные уплотнительные кольца

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

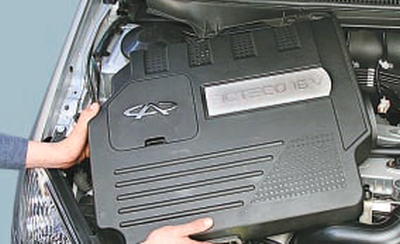

2. Снимите декоративный кожух двигателя (см. Снятие и установка декоративного кожуха двигателя).

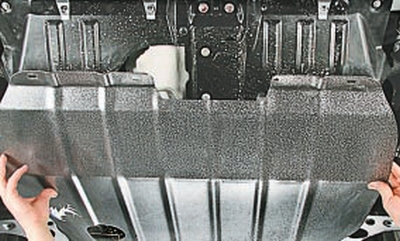

3. Снимите защиту картера и правый брызговик двигателя (см. Снятие и установка брызговиков и защиты картера двигателя).

4. Подставьте под насос гидроусилителя рулевого управления емкость для слива рабочей жидкости.

5. Отсоедините колодку провода (указана стрелкой) от датчика давления в системе гидроусилителя рулевого управления, выверните болт-штуцер муфты напорной магистрали.

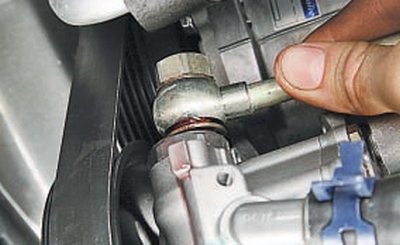

6. Отсоедините шланг напорной магистрали от насоса гидроусилителя.

Примечание:

Медные уплотнительные кольца в соединении шланга напорной магистрали с насосом гидроусилителя рулевого управления при сборке замените новыми.

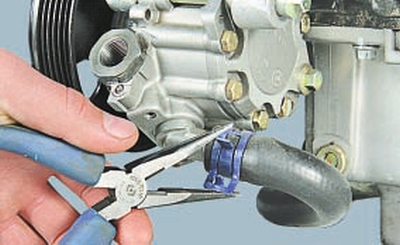

7. Сожмите пассатижами отогнутые ушки хомута шланга возвратной магистрали насоса гидроусилителя, сдвиньте хомут по шлангу.

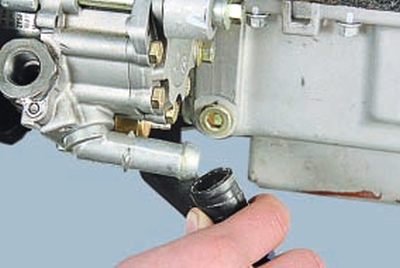

8. Снимите шланг с патрубка насоса.

9. Слейте в подставленную емкость рабочую жидкость из насоса гидроусилителя и трубопроводов.

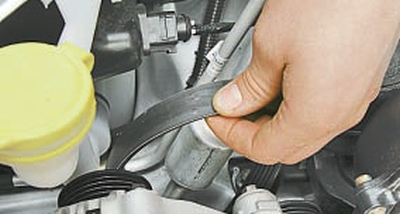

10. Снимите ремень привода вспомогательных агрегатов (см. Проверка натяжения и замена ремня привода вспомогательных агрегатов двигателя с автоматическим натяжителем).

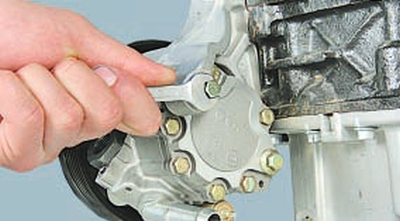

11. Выверните болт крепления насоса гидроусилителя рулевого управления к кронштейну со стороны задней крышки насоса.

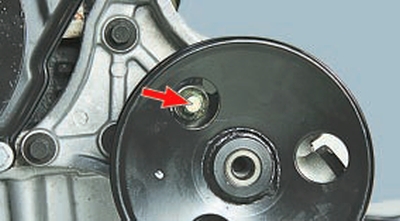

12. Через отверстие в шкиве выверните второй болт крепления насоса гидроусилителя рулевого управления к кронштейну.

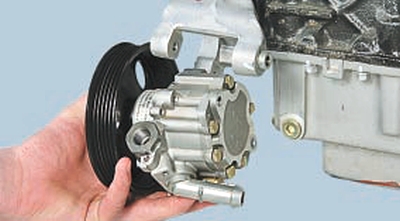

13. Снимите насос с автомобиля.

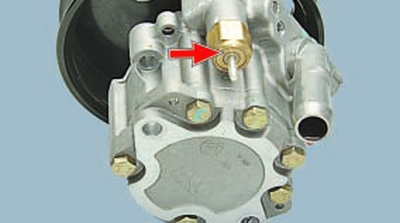

14. При необходимости выверните из корпуса насоса датчик давления в системе гидроусилителя рулевого управления.

15. Установите детали в порядке, обратном снятию.

16. Заполните жидкостью и прокачайте систему гидроусилителя рулевого управления (см. Прокачка системы гидроусилителя рулевого управления).
