Снятие и установка педали управления дроссельной заслонкой Chery Tiggo

Инструменты:

Детали и расходники:

Педаль управления дроссельной заслонкой (педаль акселератора) снимают для замены при выходе ее из строя.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Провод от клеммы «минус» аккумуляторной батареи Chery Tiggo

2. Нажмите на фиксатор колодки жгута проводов и отсоедините колодку от разъема датчика положения педали акселератора.

Отсоединяем колодку от разъема датчика положения педали акселератора Chery Tiggo

3. Выверните три болта крепления педали акселератора к кронштейну и снимите педаль.

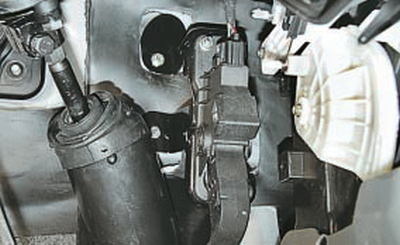

Выворачиваем три болта крепления педали акселератора Chery Tiggo

Примечание:

Педаль управления дроссельной заслонкой не подлежит ремонту, поэтому ее заменяют в сборе с датчиком.

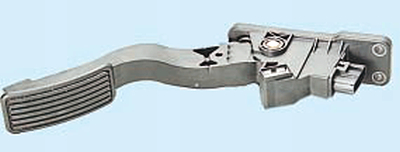

Педаль управления дроссельной заслонкой в сборе Chery Tiggo

4. Установите педаль в последовательности, обратной снятию.
