Проверка технического состояния деталей передней подвески на автомобиле Chery Tiggo

Инструменты:

Монтажная лопатка

Детали и расходники:

Чехлы шаровых опор
Шаровые опоры
Передние шарниры рычагов передней подвески
Задние шарниры рычагов передней подвески
Верхний шарнир стоек стабилизатора поперечной устойчивости
Нижний шарнир стоек стабилизатора поперечной устойчивости
Подушки штанги стабилизатора поперечной устойчивости
Защитный кожух амортизаторной стойки

Расположение элементов передней подвески на автомобиле Chery Tiggo

Расположение элементов передней подвески на автомобиле:

1 – поворотный кулак;

2 – амортизаторная стойка;

3 – стойка стабилизатора поперечной устойчивости пружина передней подвески;

4 – поперечина передней подвески;

5 – задний шарнир (сайлентблок) рычага передней подвески;

6 – рычаг передней подвески;

7 – штанга стабилизатора поперечной устойчивости;

8 – шаровая опора стойки.

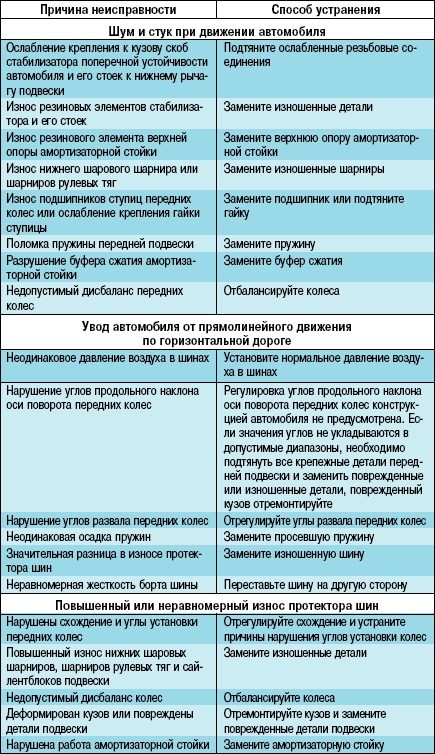

Все проверки и работы проводите снизу автомобиля, установленного на подъемнике или смотровой канаве (с вывешенными передними колесами).

При каждом техническом обслуживании и ремонте надо обязательно проверять состояние защитных чехлов шаровых опор подвески, на чехлах не должно быть механических повреждений.

Выясните, нет ли на деталях подвески трещин или следов задевания о дорожные препятствия или кузов, деформации рычагов, штанги стабилизатора и ее стоек, деталей передка кузова в местах крепления узлов и деталей подвески.

Проверьте состояние резино-металлических шарниров, резиновых подушек, шарниров подвески, а также состояние (осадку) верхних опор телескопических стоек подвески.

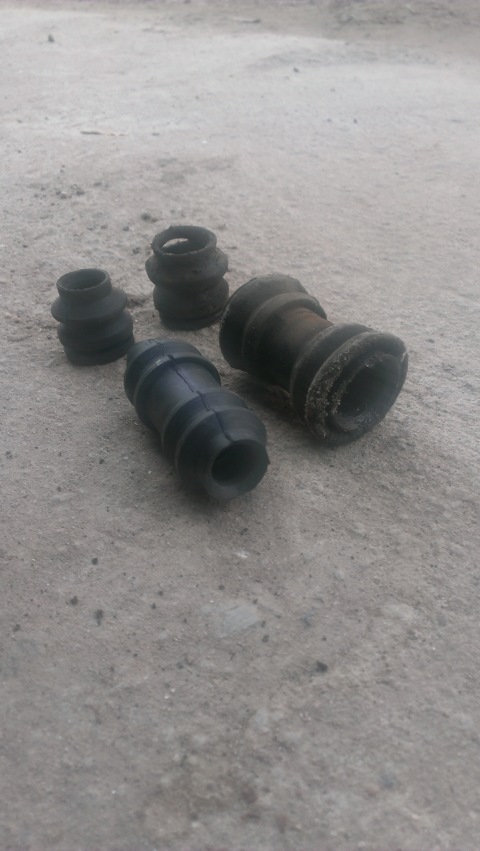

Резино-металлические шарниры и резиновые подушки подлежат замене при разрывах и одностороннем выпучивании резины, а также при подрезании их торцовых поверхностей.

На резиновых деталях подвески не допускаются:

1 – признаки старения резины;

2 – механические повреждения.

На резино-металлических шарнирах не допускаются:

1 – признаки старения, трещины, одностороннее выпучивание резинового массива;

2 – отрыв резинового массива от арматуры.

Неисправные детали замените.

Предупреждение:

Особое внимание обратите на механические повреждения (деформации, трещины и пр.) элементов подвески, особенно рычагов.

1. Проверьте состояние защитных чехлов шаровых опор. Если чехлы повреждены, замените шаровые опоры в сборе.

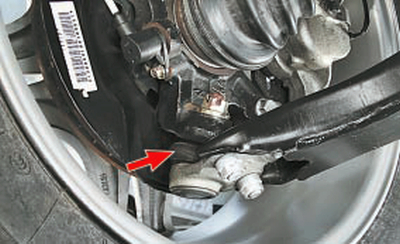

Проверяем состояние защитных чехлов шаровых опор Chery Tiggo

2. Проверьте шаровые опоры на наличие люфтов. Для этого вставьте монтажную лопатку между поворотным кулаком и рычагом подвески и, опираясь на рычаг, попытайтесь покачать поворотный кулак. Если есть люфт шарового пальца, замените опоры.

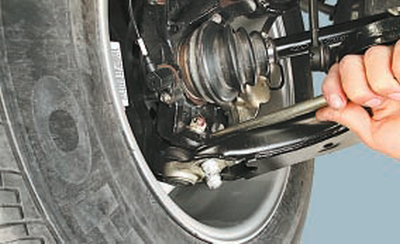

Проверяем шаровые опоры на наличие люфтов Chery Tiggo

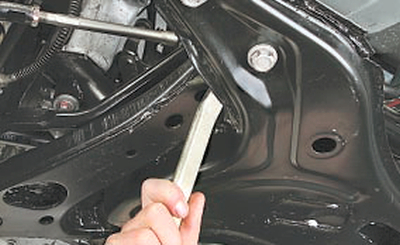

3. Проверьте с помощью монтажной лопатки состояние передних и задних шарниров рычагов передней подвески. Упираясь монтажной лопаткой в поперечину, попытайтесь покачать рычаг подвески. Если есть люфт в шарнирах, их необходимо заменить.

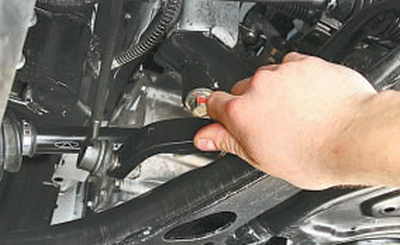

Проверяем состояние передних рычагов передней подвески Chery Tiggo

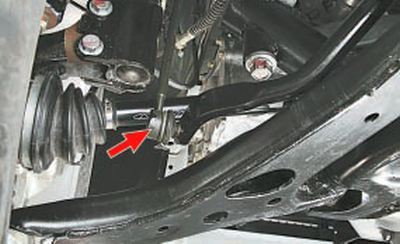

Проверяем состояние задних рычагов передней подвески Chery Tiggo

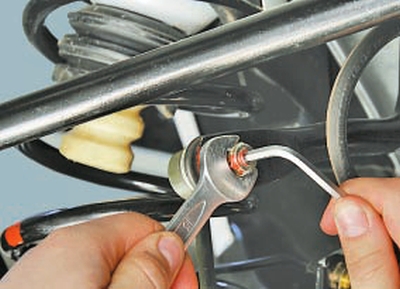

4. Проверьте состояние нижнего и верхнего шарниров стоек стабилизатора поперечной устойчивости.

Проверяем состояние нижнего и верхнего шарниров стоек стабилизатора поперечной устойчивости Chery Tiggo

5. Качая рукой штангу стабилизатора поперечной устойчивости, проверьте состояние подушек ее крепления к подрамнику. При наличии стуков замените подушки.

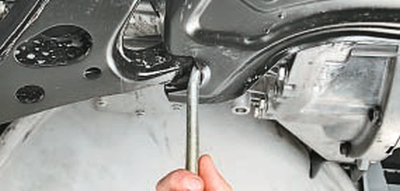

Проверяем состояние подушек штанги стабилизатора поперечной устойчивости Chery Tiggo
