Тормозная система Chery Tiggo

Рис. 9.1. Вакуумный усилитель: 1 – корпус усилителя; 2 – уплотнительная прокладка корпуса; 3 – защитный чехол корпуса управляющего клапана; 4 – вилка толкателя.

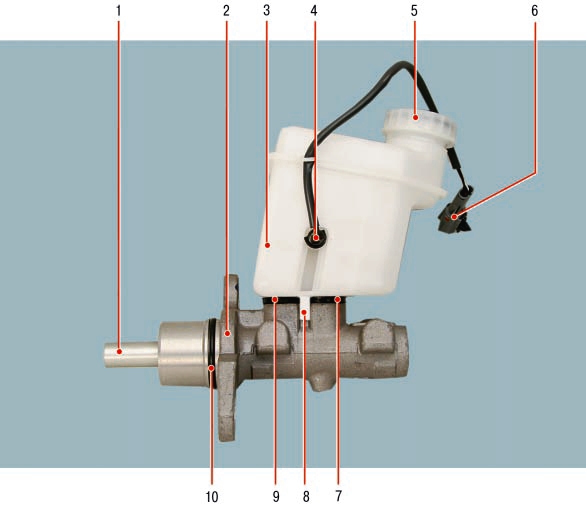

Рис. 9.2. Главный тормозной цилиндр: 1 – толкатель; 2 – корпус цилиндра с фланцем крепления; 3 – бачок главного тормозного цилиндра; 4 – датчик уровня жидкости; 5 – пробка бачка; 6 – колодка жгута проводов датчика; 7, 9 – соединительные втулки; 8 – фиксатор крепления бачка; 10 – уплотнительное кольцо.

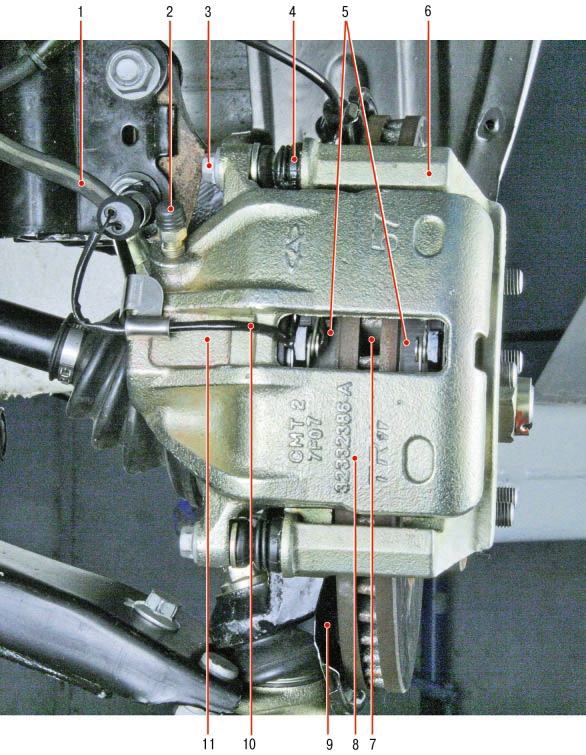

Рис. 9.3. Тормозной механизм переднего колеса: 1 – тормозной шланг; 2 – клапан выпуска воздуха; 3 – болт направляющего пальца; 4 – защитный чехол направляющего пальца; 5 – тормозные колодки; 6 – направляющая колодок; 7 – тормозной диск; 8 – суппорт; 9 – защитный кожух; 10 – жгут датчика износа колодок; 11– рабочий цилиндр.

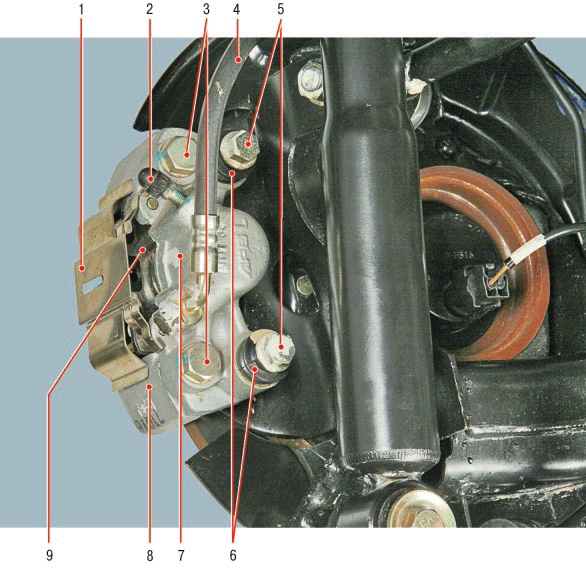

Рис. 9.4. Тормозной механизм заднего колеса: 1 – грязезащитный щиток; 2 – клапан выпуска воздуха; 3 – стяжные болты скобы; 4 – тормозной шланг; 5 – болты направляющих пальцев; 6 – чехлы направляющих пальцев; 7 – рабочий тормозной цилиндр; 8 – держатель наружной колодки; 9 – тормозная колодка.

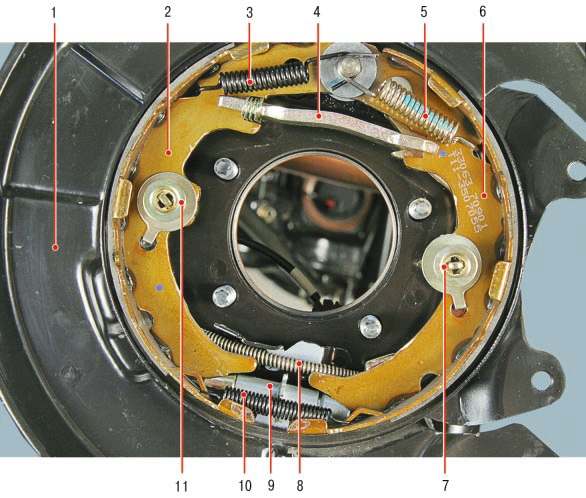

Рис. 9.5. Стояночный тормозной механизм заднего колеса: 1 – опорный щит стояночного тормоза; 2 – передняя колодка стояночного тормоза; 3 – стяжная пружина передней колодки; 4 – распорная планка; 5 – стяжная пружина задней колодки; 6 – задняя колодка стояночного тормоза; 7, 11– опорные стойки колодок; 8 – трос привода стояночного тормоза; 9 – регулировочное устройство; 10 – нижняя стяжная пружина колодок.

Автомобиль Chery Tiggo оборудован двумя независимыми тормозными системами: рабочей и стояночной. Первая, оснащенная гидравлическим приводом, обеспечивает торможение при движении автомобиля, вторая затормаживает автомобиль на стоянке.
Рабочая тормозная система двухконтурная, с диагональным разделением, что значительно повышает безопасность вождения автомобиля. Один контур гидропривода обеспечивает работу правого переднего и левого заднего тормозных механизмов, другой – левого переднего и правого заднего.
При отказе одного из контуров рабочей тормозной системы используется второй контур, обеспечивающий остановку автомобиля с достаточной эффективностью.
В гидравлический привод включены: вакуумный усилитель и четырехканальная антиблокировочная система (ABS).
Стояночная тормозная система имеет тросовый привод на тормозные механизмы задних колес.
Вакуумный усилитель (рис. 9.1) диафрагменного типа. Резиновая диафрагма вместе с корпусом управляющего клапана делят внутреннюю полость корпуса усилителя на две камеры: вакуумную и атмосферную. Усилитель работает за счет перепада давления в вакуумной и атмосферной камерах, вследствие чего при нажатии на педаль тормоза создается дополнительное усилие на поршень главного тормозного цилиндра.
В шланге, соединяющем вакуумный усилитель с впускным коллектором, установлен обратный клапан. Он удерживает разрежение в усилителе при увеличении давления во впускной трубе.
Главный тормозной цилиндр (рис. 9.2) двухсекционный, с последовательным расположением поршней состоит из двух отдельных камер, соединенных с независимыми гидравлическими контурами. На корпусе главного цилиндра через резиновые втулки 7 и 9 установлен бачок 3, внутренняя полость которого разделена перегородками на три отсека.
Каждый отсек питает одну из камер главного тормозного цилиндра и главный цилиндр привода выключения сцепления. В нижней половине корпуса бачка установлен датчик 4 уровня тормозной жидкости.
Тормозной механизм переднего колеса дисковый, вентилируемый, с автоматической регулировкой зазора между колодками и диском, с плавающей скобой. Скоба образуется суппортом 8 (рис. 9.3) и колесным цилиндром 11. Подвижная скоба прикреплена болтами 3 к направляющим пальцам, которые установлены в отверстиях направляющей 6 колодок. В эти отверстия заложена смазка, между пальцами и направляющей колодок установлены резиновые чехлы 4.
К пазам направляющей поджаты пружинами тормозные колодки 5.
В полости цилиндра 11 установлен поршень с уплотнительным кольцом. За счет упругости этого кольца поддерживается оптимальный зазор между колодками и диском. При торможении поршень под воздействием давления жидкости прижимает внутреннюю колодку к диску, в результате силы реакции суппорт перемещается на пальцах и наружная колодка тоже прижимается к диску, причем сила прижатия колодок оказывается одинаковой.
При растормаживании поршень за счет упругости уплотнительного кольца отводится от колодки – между колодками и диском образуется небольшой зазор.
Тормозной механизм заднего колеса (рис. 9.4) дисковый, с автоматической регулировкой зазора между колодками и диском, с плавающей скобой. Скоба образуется держателем 8 наружной колодки и рабочим тормозным цилиндром 7. Скоба опирается на пальцы, которые болтами 5 закреплены на кулаке подвески. Выступающие из отверстий скобы части пальцев закрыты резиновыми чехлами 6. В направляющие отверстия скобы заложена смазка. В скобе на направляющих штифтах установлены тормозные колодки 9.
В полости цилиндра установлен поршень с уплотнительным кольцом. За счет упругости этого кольца поддерживается оптимальный зазор между колодками и диском.
Дисковый рабочий тормозной механизм заднего колеса совмещен с барабанным механизмом стояночного тормоза. Полость тормозного диска одновременно служит тормозным барабаном стояночного тормоза.
Стояночная тормозная система, приводимая в действие механически, состоит из рычага, установленного на основании кузова между передними сиденьями, переднего троса с регулировочным устройством и уравнителем, к которому присоединены два задних троса и барабанные тормозные механизмы (рис. 9.5), установленные в задних колесах.
Стояночный тормоз не требует особого ухода. При текущем ремонте проверьте степень износа зубьев сектора и собачки. Чрезмерно изношенные детали замените.
При обнаружении заклинивания, обрыва оболочек или проволочек тросов их нужно заменить новыми.
Гидравлическая система тормозов объединена в единое целое металлическими трубками и гибкими шлангами. Система заполнена специальной тормозной жидкостью класса не ниже DOT-3, которую необходимо периодически заменять.
Датчик аварийного уровня тормозной жидкости поплавкового типа. Корпус датчика неразборный.
При понижении уровня тормозной жидкости в бачке до предельно допустимого, подвижный контакт на поплавке датчика опускается на неподвижные контакты на корпусе датчика и замыкает цепь лампы аварийной сигнализации в комбинации приборов.
Антиблокировочная система тормозов (ABS) состоит из датчиков частоты вращения колес, выключателя стоп-сигналов, гидроэлектронного блока и сигнальной лампы.
Кроме того, антиблокировочная система оборудована системой самодиагностики, выявляющей неисправности компонентов.
ABS служит для регулирования давления в тормозных механизмах всех колес при торможении в сложных дорожных условиях, что предотвращает блокировку колес.
Система ABS обеспечивает следующие преимущества: – объезд препятствий с более высокой степенью безопасности, в том числе и при экстренном торможении; – сокращение тормозного пути при экстренном торможении с сохранением курсовой устойчивости и управляемости автомобиля, в том числе и в повороте.
В случае неисправности системы предусмотрены функции диагностики и поддержания работы при отказах системы.
