Замена наружной ручки и выключателя замка передней двери Chery Tiggo

Вам потребуются: все инструменты, необходимые для снятия обивки передней двери, а также ключ TORX T40, отвёртка с крестообразным лезвием.

Замена наружной ручки и выключателя замка передней двери Chery Tiggo

1. Снимите обивку передней двери и влагозащитную пленку.

2. Снимите стекло передней двери (есть альтернативный вариант, без снятия стекла, он описан в первом комментарии к статье).

Примечание:

Извлекать стекло из двери необязательно, достаточно отсоединить его от стеклоподъемника и зафиксировать в крайнем верхнем положении, например, с помощью отвертки, отрезков хлорвиниловой трубки подходящего диаметра или малярного скотча.
Работы по отсоединению тяг привода замка двери для наглядности показаны на снятых элементах привода.

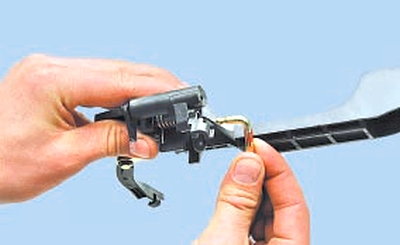

3. Отожмите пальцем фиксатор тяги блокировки замка.

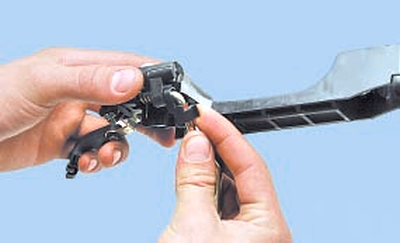

4. Отсоедините тягу от выключателя замка.

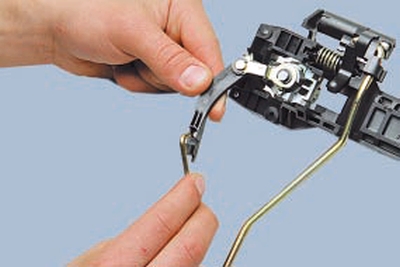

5. Аналогично отожмите пальцем фиксатор тяги привода замка.

6. Отсоедините тягу от рычага наружной ручки.

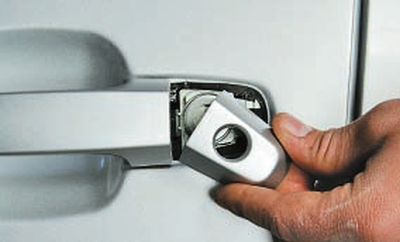

7. Преодолевая сопротивление ее фиксаторов, снимите облицовку выключателя замка.

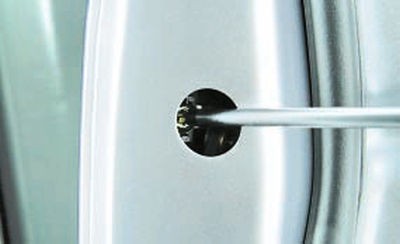

8. Через технологическое отверстие выверните болт крепления выключателя замка к панели двери.

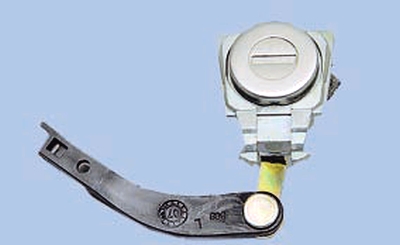

9. Извлеките выключатель замка из отверстия корпуса наружной ручки.

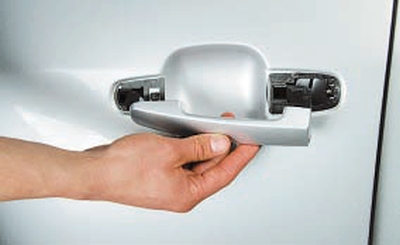

10. Снимите наружную ручку, сдвинув ее наружу и назад так, чтобы вывести передний держатель из зацепления с панелью двери.

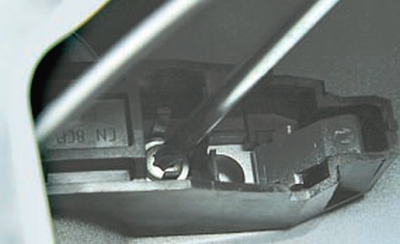

11. Выверните передний болт крепления корпуса наружной ручки.

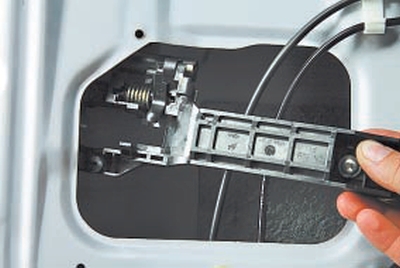

12. Снимите корпус наружной ручки.

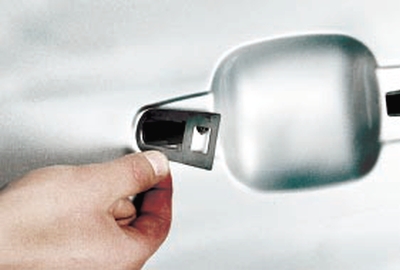

13. Под наружной ручкой и облицовкой выключателя замка установлены уплотнительные прокладки.

Сильно обжатые или надорванные прокладки замените, иначе внутрь двери будет проникать вода.

14. Перед сборкой смажьте личинку выключателя силиконовой смазкой.

15. Установите наружную ручку замка передней двери и все снятые детали в порядке, обратном снятию.
