Проверка и регулировка привода выключения сцепления Chery Tiggo

Инстументы:

Гаечный ключ рожковый - 6 мм
Гаечный ключ рожковый - 13 мм
Отвертка крестовая средняя
Линейка

1. Измерьте расстояние от площадки педали до пола, не нажимая на педаль. Это расстояние должно быть 150–160 мм.

Измеряем расстояние от площадки педали до пола Chery Tiggo

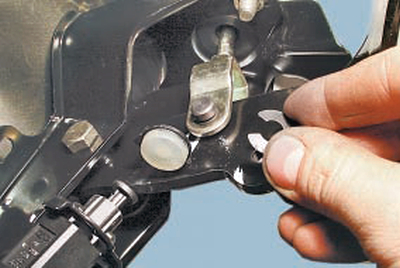

2. Если расстояние от площадки педали до пола не попадает в указанный интервал значений, снимите стопорную шайбу.

Снимаем стопорную шайбу Chery Tiggo

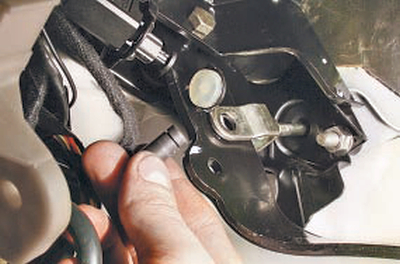

3. Извлеките палец, соединяющий педаль с вилкой толкателя главного цилиндра привода выключения сцепления.

Извлекаем палец, соединяющий педаль с вилкой толкателя главного цилиндра привода выключения сцепления Chery Tiggo

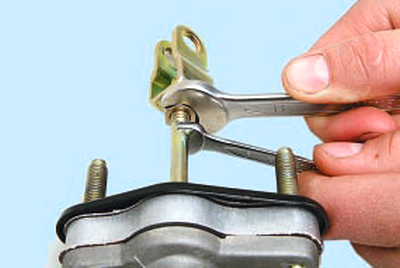

4. Отрегулируйте длину толкателя главного цилиндра. Для этого ослабьте затяжку контргайки вилки штока, удерживая вторым ключом шток за лыски.

Регулируем длину толкателя главного цилиндра Chery Tiggo

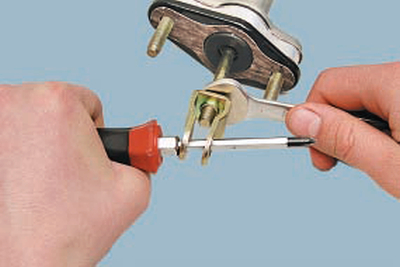

5. Вращайте вилку штока в нужную сторону до получения необходимого положения педали.

Вращаем вилку штока в нужную сторону до получения необходимого положения педали Chery Tiggo

Примечание:

Для наглядности работа показана на снятом главном цилиндре сцепления.

6. Установите соединительный палец и стопорную шайбу, после чего затяните контргайку вилки штока.

7. Проверьте свободный ход педали сцепления, для чего переместите педаль рукой до момента прекращения перемещения педали без сопротивления. Определите по линейке свободный ход, он должен составлять 1–3 мм. Если свободный ход педали отличается от номинального значения, необходимо удалить воздух из гидропривода выключения сцепления или выполнить ремонт сцепления.
