Снятие и установка компрессора кондиционера Chery Tiggo

1. Удалите хладагент из системы кондиционирования. Установите автомобиль на смотровую канаву.
Предупреждение.
Выпускайте хладагент из системы кондиционирования воздуха в хорошо проветриваемом помещении или на открытом воздухе.
2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Сожмите фиксатор и отсоедините колодку жгута проводов от колодки электромагнита муфты компрессора.

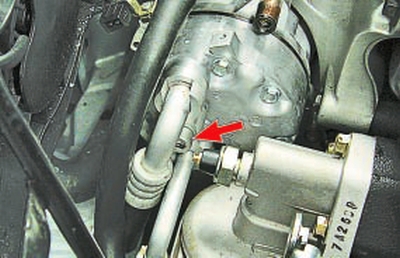

4. Выверните болт крепления фланца блока шлангов. Отведите блок шлангов от компрессора.
5. Снимите двигатель.
Примечание.
Болты крепления компрессора имеют большую длину. При выворачивании их из отверстий корпуса компрессора они упираются в лонжерон кузова.
Производитель рекомендует для замены компрессора снять двигатель с автомобиля. При наличии хороших навыков ремонта автомобилей для снятия компрессора достаточно вывесить и приподнять переднюю часть двигателя.
Предупреждение.
Сразу же после отсоединения заглушите пробками отверстия компрессора и трубопроводов кондиционера, чтобы не допустить попадания влаги и грязи в систему кондиционирования.
6. Снимите ремень привода вспомогательных агрегатов.
Полезный совет.

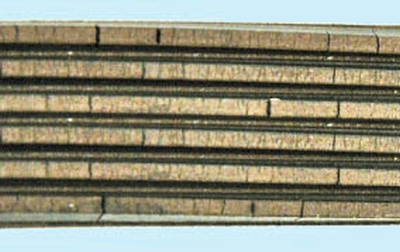

Проверьте состояния приводного ремня. Замените ремень, если при осмотре вы обнаружите:

– следы износа зубчатой поверхности, трещины, подрезы, складки и отслоение ткани от резины;
– трещины, складки, углубления или выпуклости на наружной поверхности ремня;
– разлохмачивание или расслоение на торцовых поверхностях ремня;
– следы масла на любой поверхности ремня.
Предупреждение.
Ремень со следами моторного масла на любой его поверхности надо обязательно заменить, так как масло быстро разрушает резину. Причину попадания масла на ремень (обычно вследствие нарушения герметичности переднего сальника коленчатого вала) надо устранить немедленно.

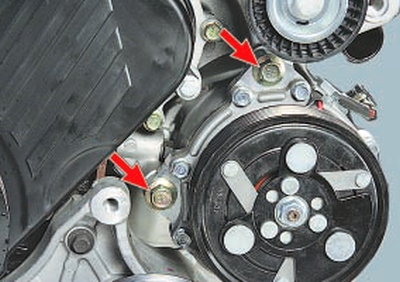

7. Выверните два болта крепления компрессора к кронштейну на двигателе.

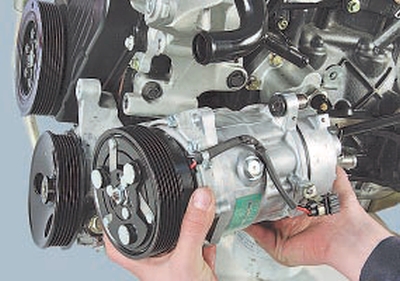

8. Извлеките болты из монтажных отверстий и снимите компрессор кондиционера.
Предупреждение.
Сразу после отсоединения заглушите пробками отверстия компрессора и трубопроводов кондиционера, чтобы не допустить попадания влаги и грязи в систему кондиционирования.
9. Установите компрессор и все снятые детали в порядке, обратном снятию.
Предупреждения.

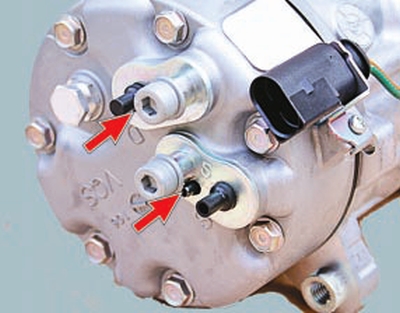

Технологические заглушки фланца нового компрессора открывайте только непосредственно перед подсоединением трубопроводов.
При установке новых уплотнительных колец фланца блока трубопроводов обязательно смажьте их маслом для компрессора кондиционера.
10. Заправьте систему кондиционирования хладагентом в специализированном центре по обслуживанию автомобильных кондиционеров.
Полезный совет.
При покупке нового компрессора уточните у продавца количество и тип залитого в новый компрессор масла. Эта информация может быть полезна для механиков, которые впоследствии будут заправлять систему хладагентом.
