Снятие и установка поворотного кулака Chery Tiggo

Инструменты:

• Отвертка плоская малая
• Балонный ключ
• Домкрат
• Опоры
• Монтажная лопатка

Детали и расходники:

• Труба
• Проволка

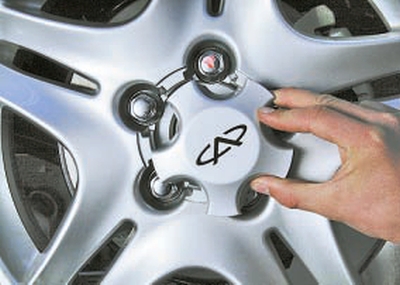

1. Подденьте отвёрткой.

2. Снимите декоративный колпак.

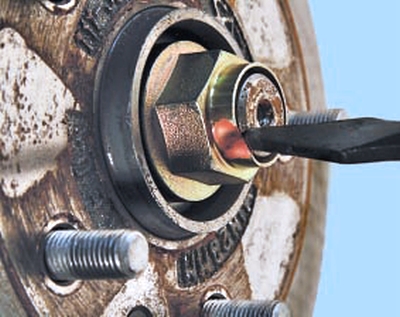

3. Расконтрите гайку ступицы (для наглядности колесо снято).

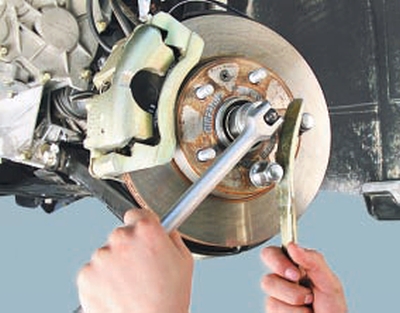

4. Ослабьте затяжку болтов крепления колеса и гайки ступицы на автомобиле, стоящем на земле. Гайка ступицы затянута большим моментом, поэтому рекомендуется в качестве рычага воспользоваться, например, куском трубы.

5. Поднимите и установите переднюю часть автомобиля на подъемник или опоры. Снимите колесо.

6. Окончательно отверните гайку ступицы (см. Снятие и установка приводов передних колес).

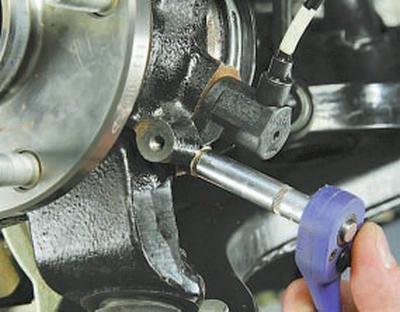

7. Выверните болт крепления датчика ABS.

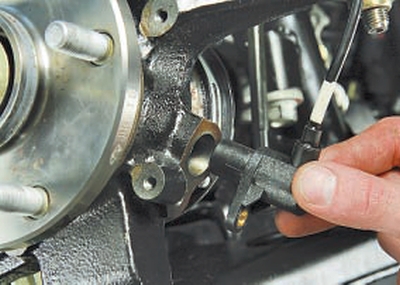

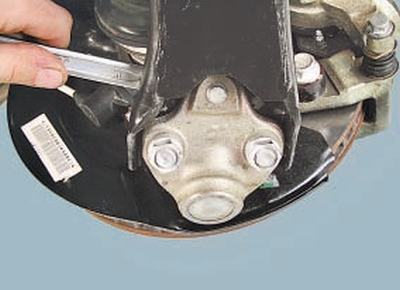

8. Извлеките датчик из посадочного отверстия в поворотном кулаке.

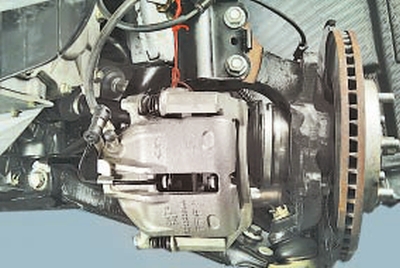

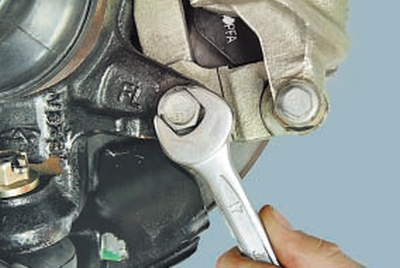

9. Выверните болты крепления направляющей тормозных колодок к поворотному кулаку.

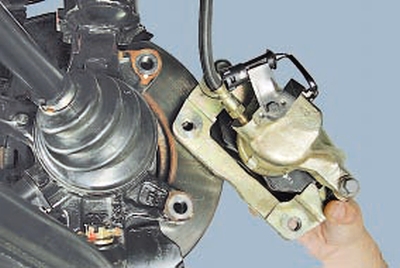

10. Снимите тормозной механизм, не отсоединяя от него тормозной шланг.

11. Подвяжите снятый тормозной механизм, например, к пружине передней подвески, не допуская натяжения или перегибов шланга.

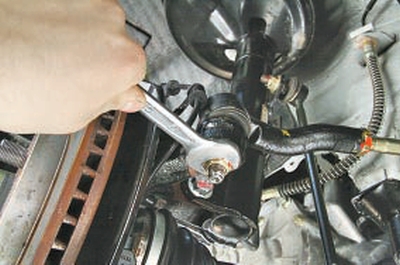

12. Отверните гайку крепления шарового пальца наконечника рулевой тяги, выпрессуйте съемником и отсоедините от рычага поворотного кулака наконечник рулевой тяги.

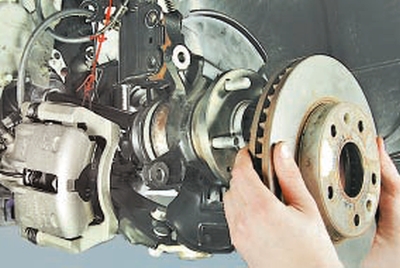

13. Снимите тормозной диск (см. Снятие и установка тормозного диска переднего колеса).

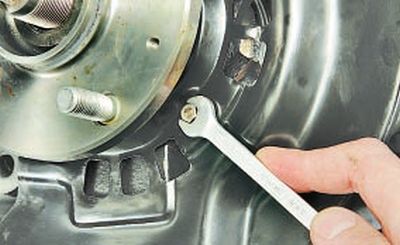

14. Выверните болты крепления.

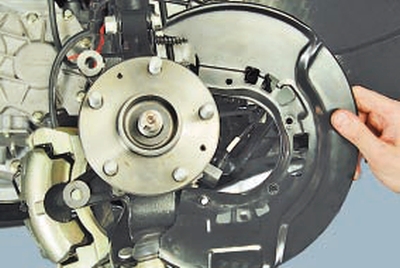

15. Снимите защитный кожух тормозного диска.

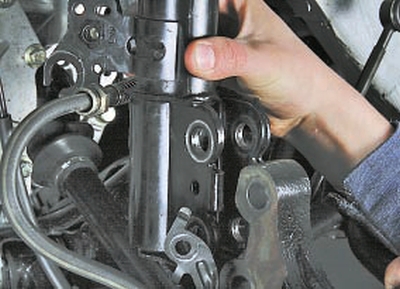

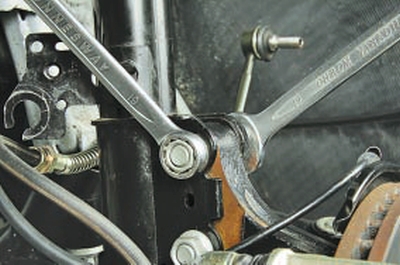

16. Отверните гайки и извлеките стяжные болты из отверстий стойки

17. Разъедините поворотный кулак и амортизаторную стойку (см. Снятие и установка амортизаторной стойки).

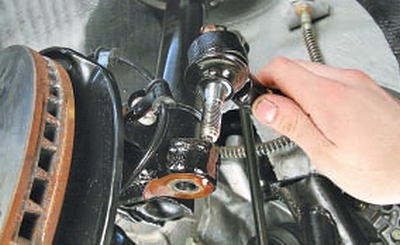

18. Отверните гайку крепления и выпрессуйте палец шаровой опоры из бобышки поворотного кулака (см. Замена шаровой опоры).

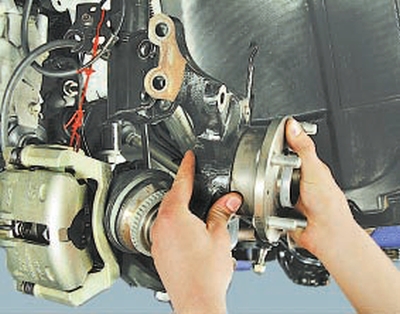

19. Выведите из ступицы плоской хвостовик внешнего ШРУСа привода переднего колеса и снимите поворотный кулак в сборе со ступицей.

20. Установите детали в порядке, обратном снятию.

21. Проверьте и при необходимости отрегулируйте углы установки колес. Воспользуйтесь услугами мастерских, располагающих специальным оборудованием.
