Замена прокладки головки блока цилиндров Chery Tiggo

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
2 дня и больше
Автосервисы рядом

Инструменты:

  • Гаечный ключ торцевой Г-образный 8 мм
  • Гаечный ключ торцевой Г-образный 10 мм
  • Гаечный ключ торцевой Г-образный 12 мм
  • Гаечный ключ торцевой Г-образный 16 мм
  • Отвертка средняя плоская
  • Кусачки
  • Плоскогубцы
  • Динамометрический ключ
  • Шестигранный ключ 8 мм

Детали и расходники:

  • Машинное масло
  • Прокладка головки блока цилиндров

При обнаружении течи моторного масла или охлаждающей жидкости в местах соединения головки блока с блоком цилиндров снимите головку и замените ее прокладку.

Течь может возникнуть и вследствие коробления головки блока из-за перегрева.

1. Снимите декоративный кожух двигателя.

2. Снизьте давление в системе питания.

3. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

4. Слейте жидкость из системы охлаждения двигателя.

5. Снимите воздушный фильтр.

Снимите воздушный фильтр Chery Tiggo

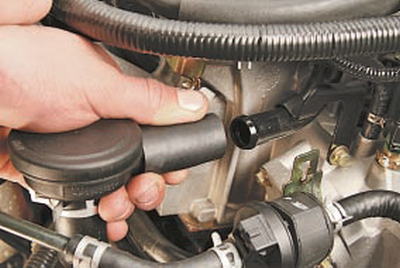

6. Снимите шланг обратного клапана с переходного патрубка системы вентиляции картера.

Снимите шланг обратного клапана с переходного патрубка системы вентиляции картера Chery Tiggo

7. Сжимая фиксаторы, отсоедините колодки жгутов проводов от датчика температуры охлаждающей жидкости двигателя и от катушки зажигания.

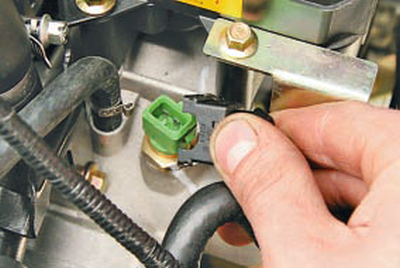

Отсоедините колодки жгутов проводов от датчика температуры охлаждающей жидкости двигателя Chery Tiggo

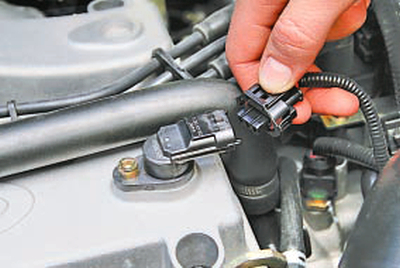

Отсоедините колодки жгутов проводов от катушки зажигания Chery Tiggo

8. Снимите клапан продувки адсорбера.

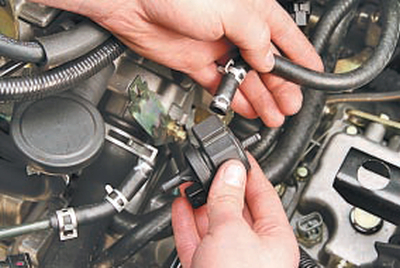

Снимите клапан продувки адсорбера Chery Tiggo

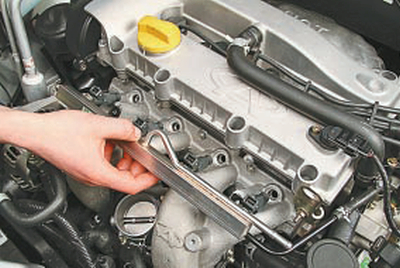

9. Снимите топливную рампу в сборе с форсунками.

Снимите топливную рампу в сборе с форсунками Chery Tiggo

10. Снимите впускной коллектор в сборе с дроссельным узлом.

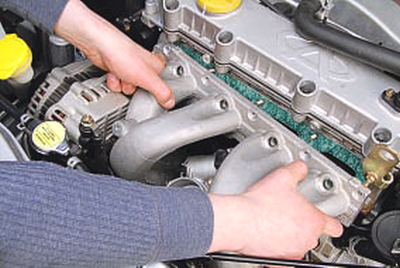

Снимите впускной коллектор в сборе с дроссельным узлом Chery Tiggo

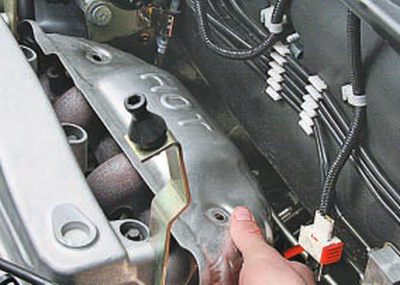

11. Снимите термоэкран выпускного коллектора.

Снимите термоэкран выпускного коллектора Chery Tiggo

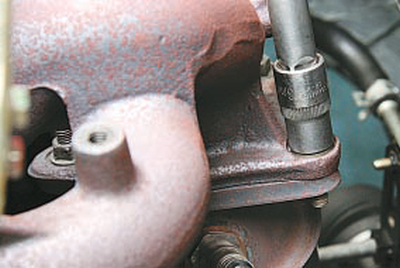

12. Отверните три гайки крепления каталитического нейтрализатора к выпускному коллектору.

Отверните три гайки крепления каталитического нейтрализатора к выпускному коллектору Chery Tiggo

13. Снимите крышку головки блока цилиндров

14. Установите коленчатый вал двигателя в сервисное положение.

15. Снимите со шкивов распределительных валов ремень привода газораспределительного механизма.

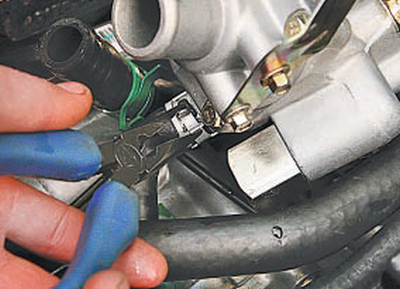

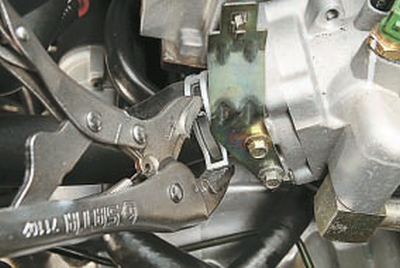

16. Сожмите пассатижами отогнутые ушки хомута подводящего шланга радиатора сдвиньте хомут по шлангу и снимите шланг с патрубка термостата.

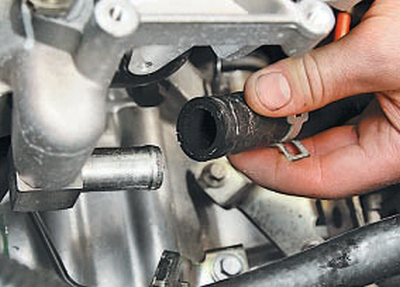

Снимите шланг с патрубка термостата Chery Tiggo

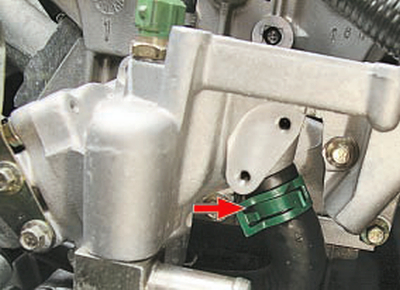

Снимите шланг с патрубка термостата Chery Tiggo

17. Аналогичным способом отсоедините от патрубков корпуса термостата следующее шланги:

- шланг системы отопления салона;

Отсоедините от патрубков корпуса термостата шланг системы отопления салона Chery Tiggo

- шланг теплообменника системы смазки двигателя;

Отсоедините от патрубков корпуса термостата шланг теплообменника системы смазки двигателя Chery Tiggo

- шланг водораспределительной трубы.

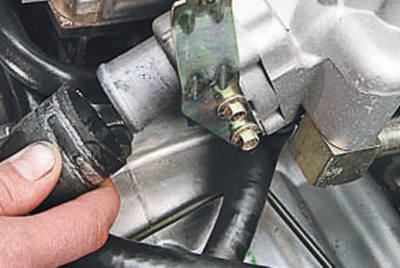

Отсоедините от патрубков корпуса термостата шланг водораспределительной трубы Chery Tiggo

Примечание:

Для наглядности выполнение последующих операций показано на снятом двигателе.

18. Выверните десять болтов крепления головки блока цилиндров и выньте их.

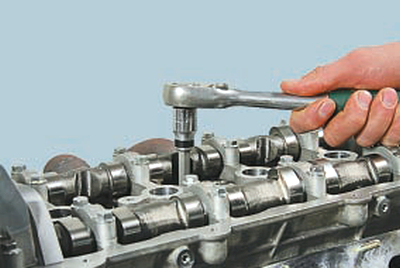

Выверните десять болтов крепления головки блока цилиндров Chery Tiggo

Предупреждение:

Болты крепления головки блока цилиндров можно выворачивать только на холодном двигателе.

19. Снимите головку блока цилиндров в сборе с выпускным коллектором.

Полезный совет:

Снимать головку блока цилиндров удобнее с помощником, так как она довольно тяжелая.

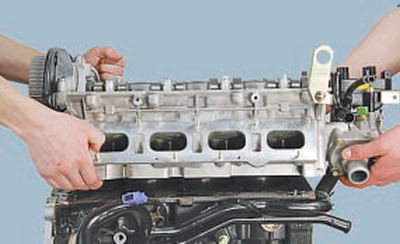

Снимите головку блока цилиндров в сборе с выпускным коллектором Chery Tiggo

20. Снимите установленную под головкой блока цилиндров прокладку.

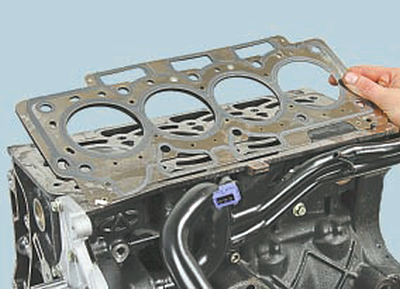

Снимите установленную под головкой блока цилиндров прокладку Chery Tiggo

21. Очистите привалочные поверхности головки и блока.

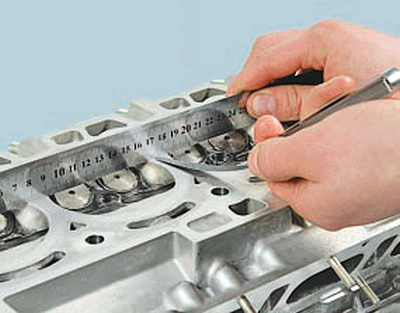

22. Проверьте головку блока на отсутствие коробления. Для этого поставьте линейку ребром на поверхность головки сначала посередине вдоль, поперек, а затем по диагоналям и щупом измерьте зазор между плоскостью головки и линейкой. Замените головку блока цилиндров, если зазор превысит 0,05 мм.

Проверьте головку блока на отсутствие коробления Chery Tiggo

23. Установите головку блока цилиндров в последовательности, обратной снятию, с учетом следующего:

– удалите из резьбовых отверстий болтов крепления головки блока цилиндров масло или охлаждающую жидкость, попавшие туда при снятии головки (удобно откачивать масло или жидкость большим медицинским шприцем);

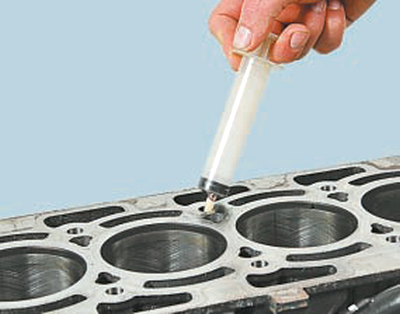

Удалите из резьбовых отверстий болтов крепления головки блока цилиндров масло или охлаждающую жидкость, попавшие туда при снятии головки Chery Tiggo

– обязательно установите новую прокладку головки блока, повторное использование прокладки не допускается;

– смажьте болты моторным маслом;

– затягивайте болты на холодном двигателе в порядке, показанном на фото, в три этапа:

I этап – затяните болты моментом 40 Н·м;

II этап – доверните болты на угол 90°;

III этап – окончательно доверните болты на угол 90°.

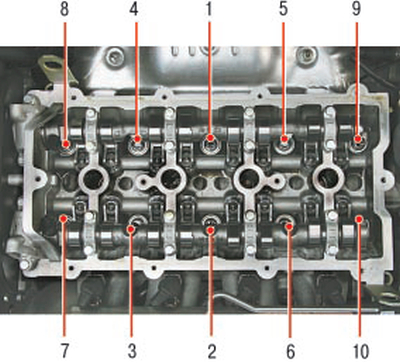

Затягивайте болты на холодном двигателе Chery Tiggo в порядке, показанном на фото

24. Установите все ранее снятые детали и узлы в порядке, обратном снятию.
