Регулировка паузы дворников

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Подъемник
Не обозначено
Автосервисы рядом

Доработка схемы управления дворниками, в результате которой можно плавно изменять скорость взмахов от максимальной до 8 секунд. Потребуется переменный резистор на 47 кОм и навык обращения с паяльником.

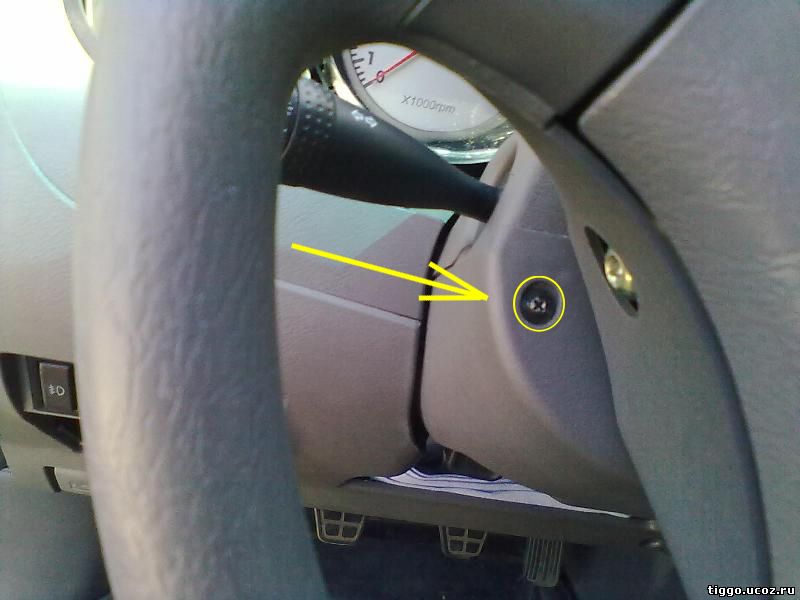

Вначале снимаем черную окантовочную рамку с панели приборов (она на защелках - просто вытаскивается на себя). Далее отворачиваем два самореза под рулевым колесом и один снизу по центру кожуха.

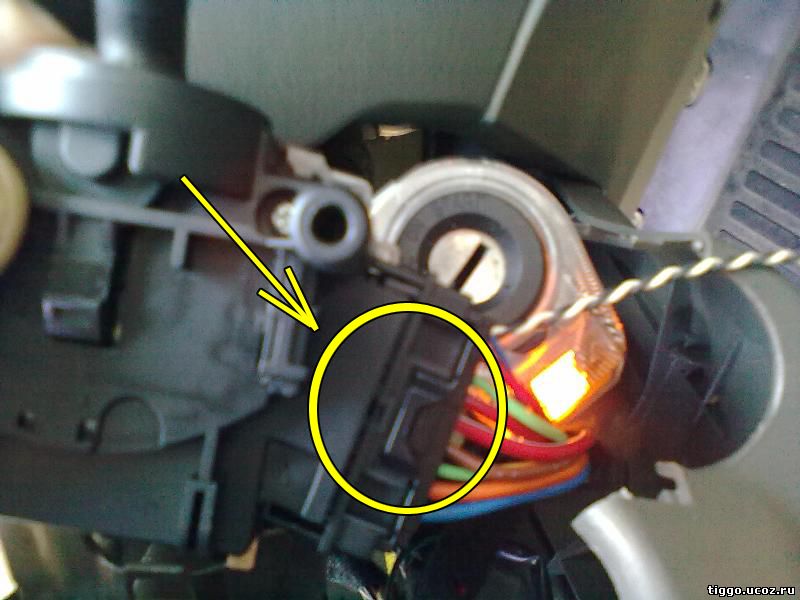

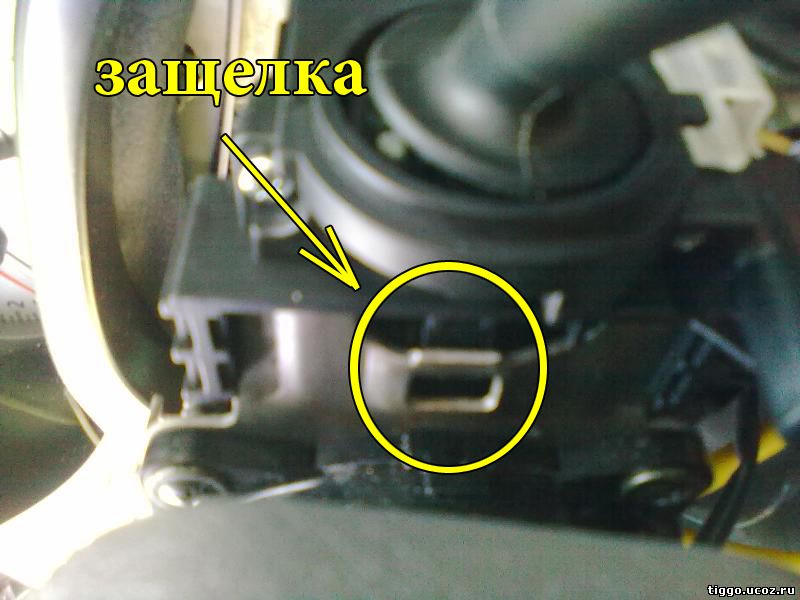

Разъединяем половинки и вытаскиваем. Рычаг переключения режимов совмещен с платой управления. Вытаскивается вправо, если нажать защелку показанную стрелкой на следующем рисунке. Аналогично вынимается разъем.

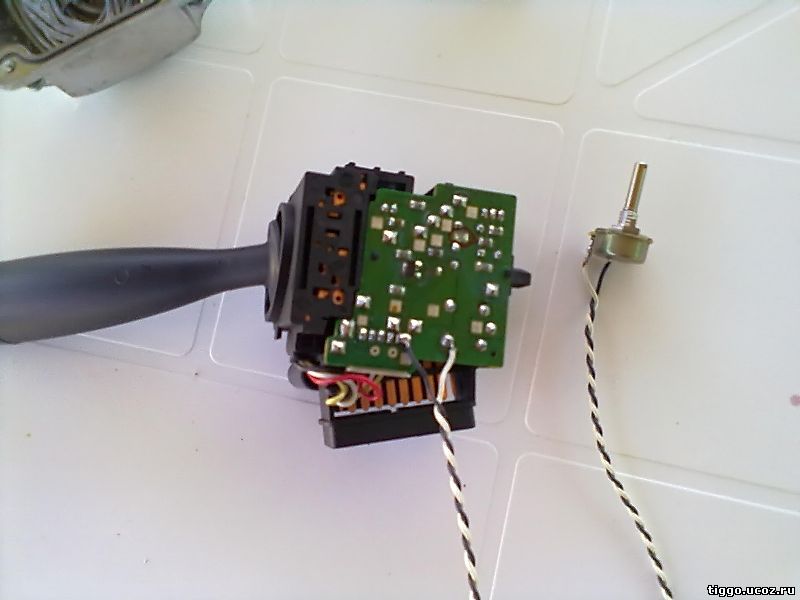

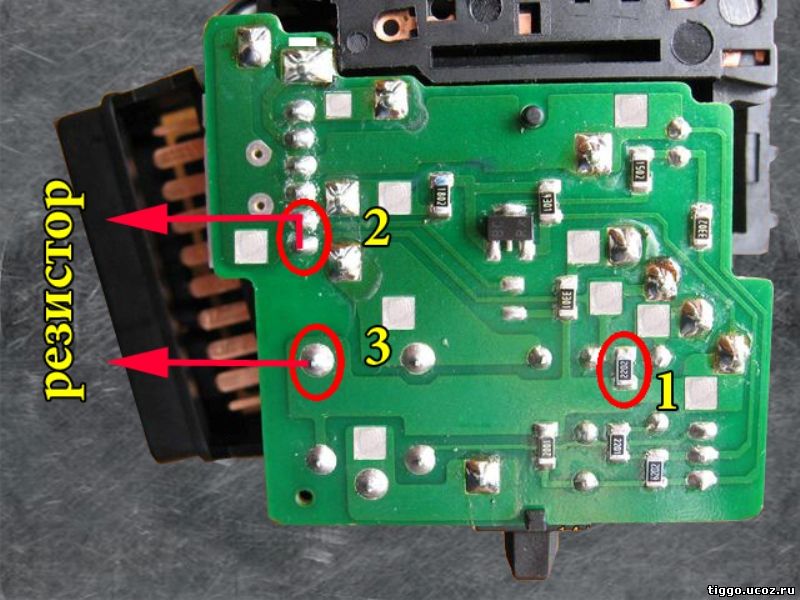

На схеме, приведенной ниже, необходимо удалить резистор №1. В точке №2 поставить перемычку. Из точек №2 и №3 вывести провода и припаять к ним переменный резистор 47 кОм. Этот номинал обеспечит максимальную паузу в 8 секунд. Чем больше номинал - тем больше будет пауза.

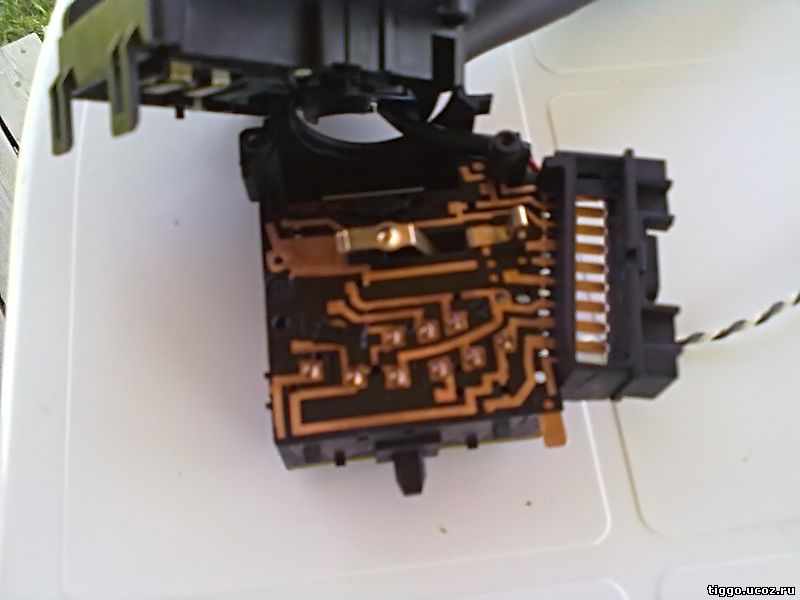

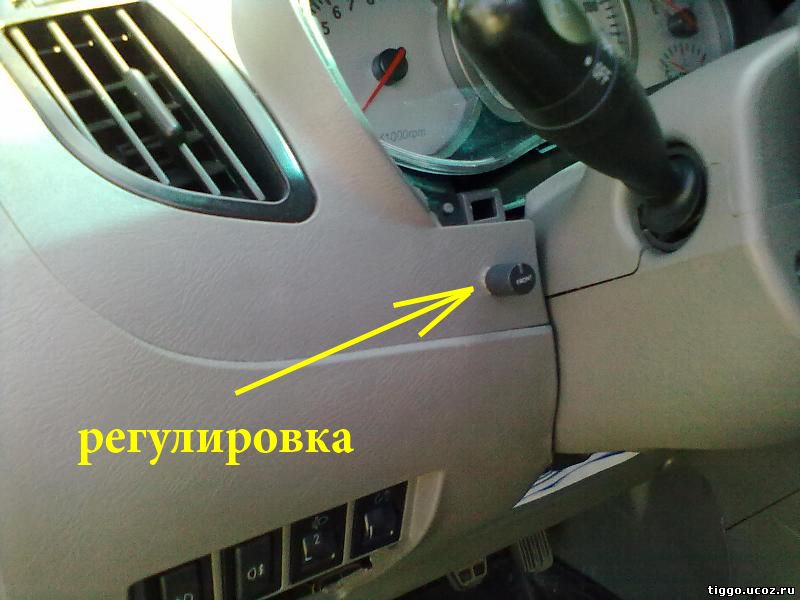

Если при переключении режимов есть нестабильное включение, то контакты можно почистить. Для этого с обратной стороны надо открутить два самореза и, отжав две защелки, снять крышку. Под ней находится контактная группа. Резистор я вывел на панель слева от рулевой колонки. Мне показалось это место наиболее удобным. В принципе можно отключить регулировку яркости подсветки приборной доски (сделать ее максимальной) и использовать этот резистор, хотя его номинала я не знаю.

Источник: http://tiggo.ucoz.ru/index/regulirovka_pauzy_dvornikov/0-53
