Снятие и установка брызговиков и защиты картера двигателя Chery Tiggo

Инструменты:

• Гаечный ключ торцевой Г-образный 7 мм
• Гаечный ключ торцевой Г-образный 8 мм
• Гаечный ключ торцевой Г-образный 10 мм
• Гаечный ключ торцевой Г-образный 13 мм
• Гаечный ключ торцевой трубчатый 17 мм
• Отвертка крестовая большая

Примечание:

Брызговики двигателя, расположенные в моторном отсеке впереди снизу и по бокам, предохраняют подкапотное пространство от загрязнения и не являются силовой защитой картера двигателя. Для защиты картера двигателя, а также всех узлов и агрегатов, расположенных в моторном отсеке, от повреждения камнями, вылетающими из-под колес, на автомобиль устанавливают штампованный стальной щит. Однако следует учитывать, что этот щит не в состоянии защитить картер двигателя от сильных ударов о большие дорожные препятствия (большие камни, пни, бордюры и т.п.), так как при этом он может прогнуться до картера и картер будет поврежден.
Снимают брызговики и защиту картера двигателя при их повреждении или для обеспечения доступа к узлам и агрегатам снизу автомобиля при проведении ремонта и технического обслуживания.

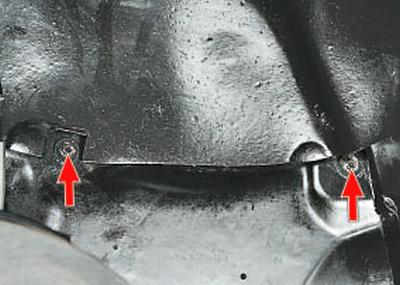

1. Для снятия защиты картера выверните четыре болта крепления защитного щита к поперечине кузова.

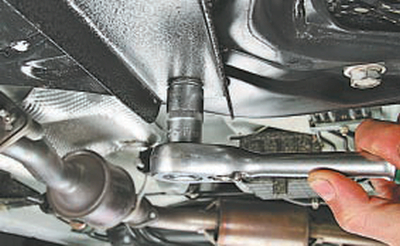

2. После чего отверните две гайки крепления кронштейнов щита к поперечине передней подвески.

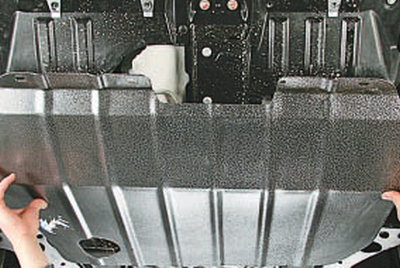

3. Снимите щит.

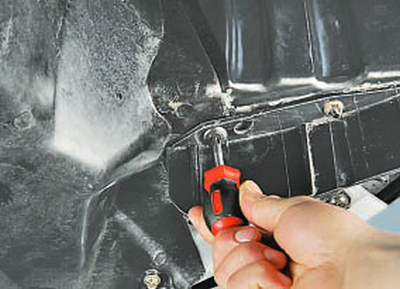

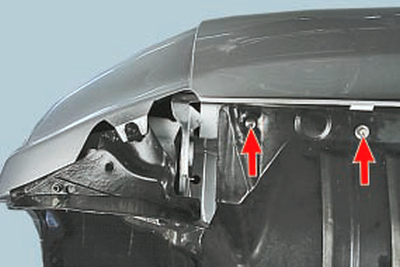

4. Для снятия левого брызговика выверните два болта его крепления к продольной балке.

5. Снимите болт крепления к поперечине кузова.

6. Снимите болт крепления к лонжерону.

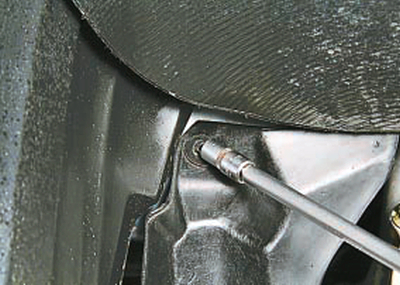

7. Выверните болт крепления переднего брызговика левого колеса.

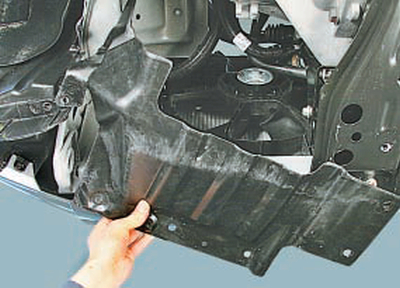

8. Снимите левый брызговик двигателя.

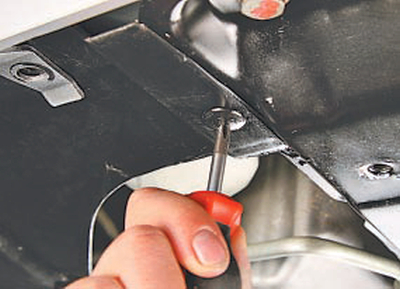

9. Для снятия правого брызговика выверните винт его крепления к продольной балке.

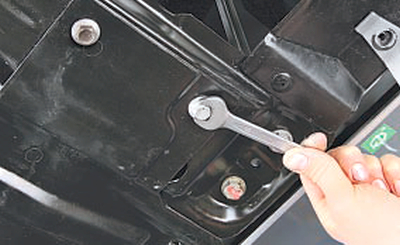

10. Выверните два болта крепления к поперечине кузова.

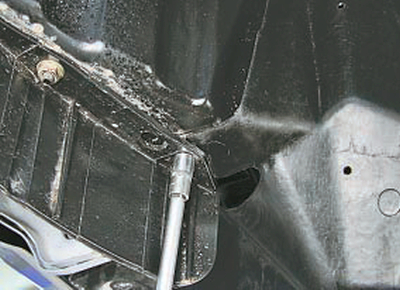

11. Затем необходимо выкрутить три болта крепления к лонжерону (задний болт на фото не виден).

12. Выверните винт крепления переднего брызговика правого колеса, после чего снимите правый брызговик двигателя.

13. Установите брызговики и защиту карьера двигателя в порядке, обратном снятию.
