Снятие и установка рулевой колонки Chery Tiggo

Вам потребуются: все инструменты, необходимые для снятия рулевого колеса, а также ключи «на 12» и «на 13», отвертки с плоским и крестообразным лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

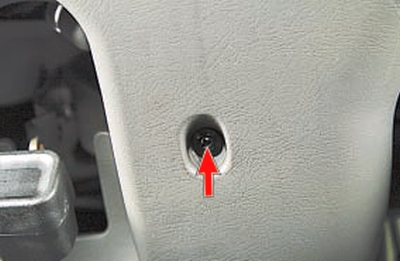

2. Выверните два винта крепления нижнего декоративного щитка панели приборов.

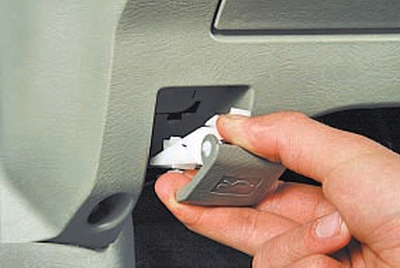

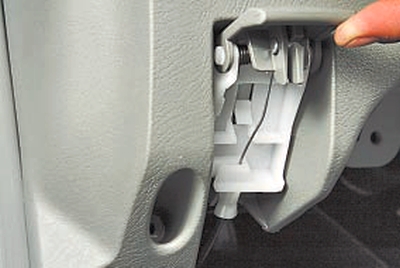

3. Поднимите вверх рукоятку привода замка капота…

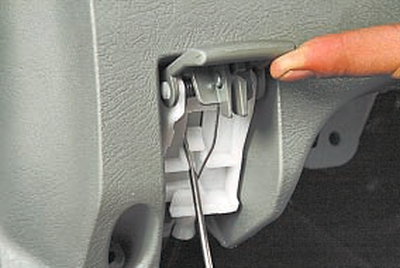

4….отожмите отвёрткой фиксатор…

5….и извлеките рукоятку в сборе с кронштейном из отверстия в нижнем декоративном щитке панели приборов.

6. Выведите трос привода замка капота из прорези в кронштейне…

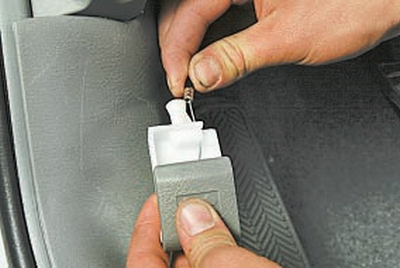

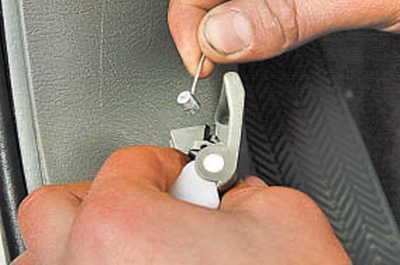

7….после чего отсоедините наконечник троса от рукоятки.

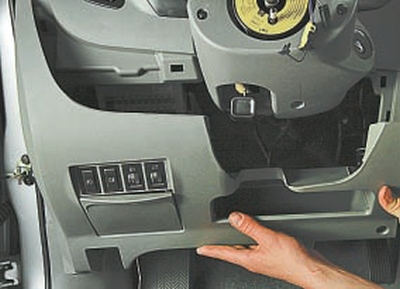

8. Отведите декоративный щиток от панели приборов, преодолевая усилие пластмассовых фиксаторов в его верхней части.

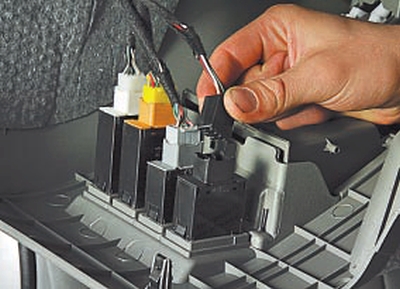

9. Отсоедините колодки жгутов проводов от выключателей противотуманных фар, задних противотуманных фонарей, корректора света фар и регулятора яркости подсветки комбинации приборов, после чего извлеките нижний декоративный щиток панели приборов из салона автомобиля.

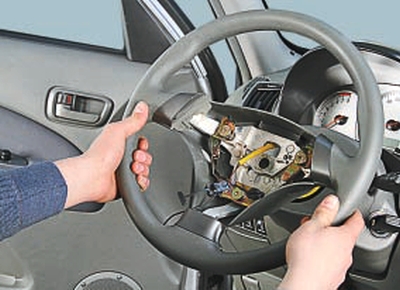

10. Снимите рулевое колесо, предварительно установив его в положение, соответствующее прямолинейному движению.

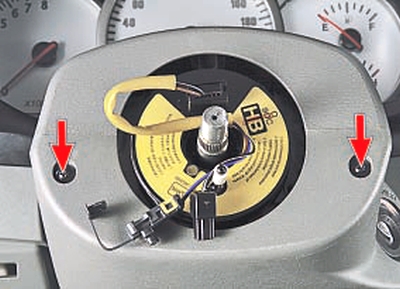

11. Выверните винты крепления кожуха рулевой колонки: два верхних…

12….и один нижний…

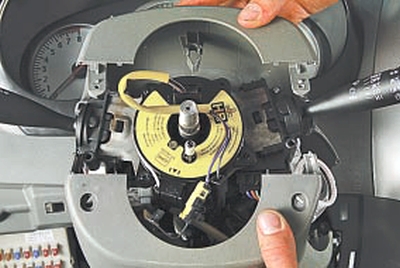

13….после чего снимите верхнюю и нижнюю части кожуха с рулевой колонки.

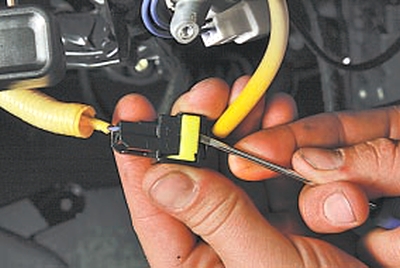

14. Откиньте предохранительную скобу колодки жгута проводов подушки безопасности…

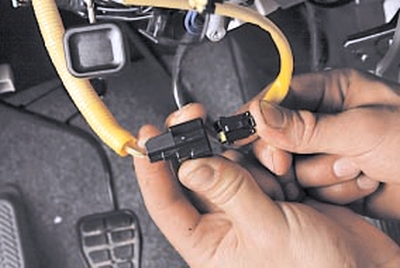

15….и разъедините колодку, сжав фиксаторы.

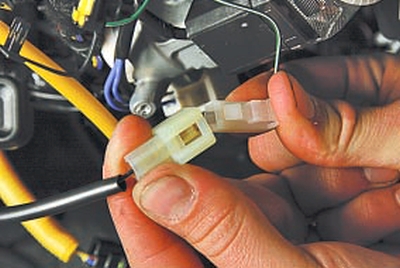

16. Сжав фиксаторы, разъедините колодку провода звукового сигнала.

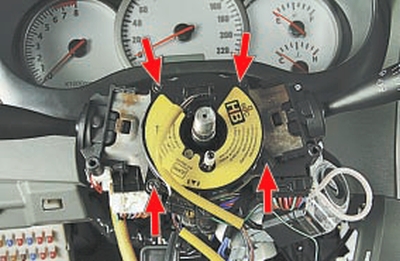

17. Выверните четыре винта крепления…

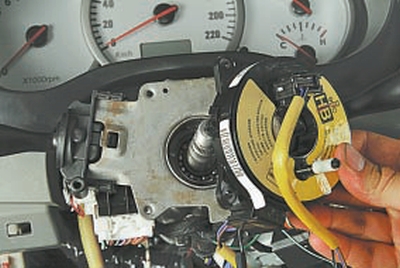

18….и снимите спиральный провод подушки безопасности.
19. Снимите подрулевые переключатели.

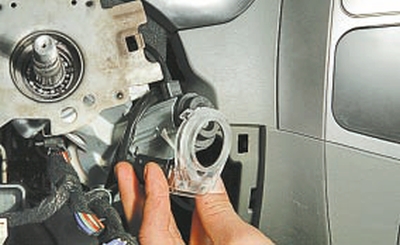

20. Отжав две защелки, снимите с замка зажигания блок подсветки.

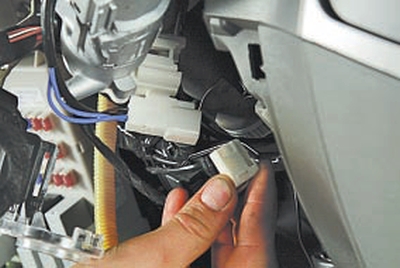

21. Сжимая фиксаторы, отсоедините колодки жгутов проводов от контактной группы замка зажигания…

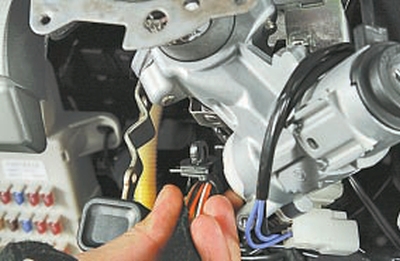

22….и от датчика наличия ключа в замке.

23. Преодолевая усилие фиксатора, отсоедините от кронштейна на рулевой колонке держатель жгута проводов.

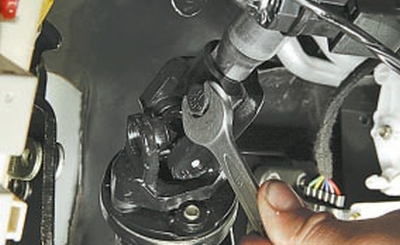

24. Выверните болт клеммового соединения вала рулевой колонки с карданным шарниром промежуточного рулевого вала.

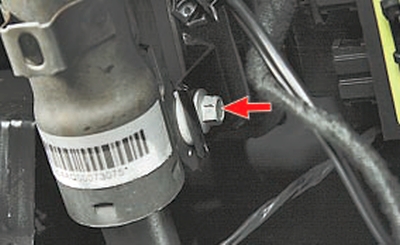

25. Выверните болты крепления рулевой колонки: нижний…

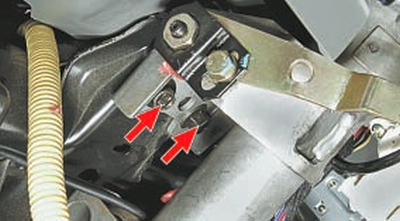

26….и два верхних…

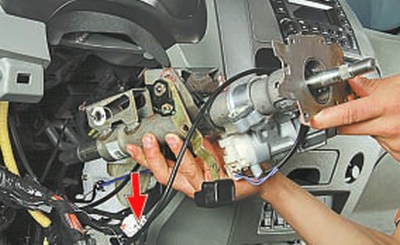

27….после чего снимите рулевую колонку, отсоединив колодку жгута проводов замка зажигания (указано на фото стрелкой) от блока управления электрооборудованием кузова.
28. Установите детали в порядке, обратном снятию.
