Проверка степени износа тормозных колодок и дисков Chery Tiggo

Размеры тормозных колодок, дисков и барабанов.

Параметр.	Значение, мм.
Передние тормозные механизмы.
Диаметр тормозного диска.	265
Толщина тормозного диска.	25
Минимальная толщина тормозного диска.	23
Максимальное биение диска.	0,1
Номинальная толщина тормозной колодки с фрикционной накладкой.	17,8
Минимальная толщина тормозной колодки с фрикционной накладкой.	14
Задние тормозные механизмы.
Диаметр тормозного диска.	303
Толщина тормозного диска.	9
Минимальная толщина тормозного диска.	7
Максимальное биение диска.	0,1
Номинальная толщина тормозной колодки с фрикционной накладкой.	15
Минимальная толщина тормозной колодки с фрикционной накладкой.	7

Вам потребуются: штангенциркуль или линейка.
Примечание.
Если при торможении автомобиль уводит в сторону или слышен посторонний шум, проверьте состояние тормозных колодок.
1. Установите автомобиль на подъемник или домкрат (подставки).
2. Для проверки степени износа тормозных колодок и диска переднего тормозного механизма снимите переднее колесо.

3. Проверьте через отверстие в корпусе тормозной скобы состояние колодок. Если толщина фрикционных накладок менее допустимой (табл. 4.3), замените тормозные колодки.

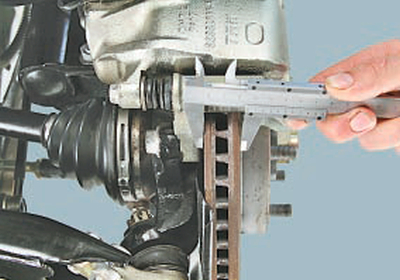

4. Измерьте толщину тормозного диска.
Если его толщина менее допустимой (см. табл. 4.3), замените тормозной диск.
5. Для проверки степени износа тормозных колодок и диска заднего тормозного механизма снимите заднее колесо.
6. Аналогично переднему тормозному механизму проверьте через отверстие в корпусе тормозной скобы задних тормозных механизмов состояние колодок. Если толщина фрикционных накладок менее допустимой (см. табл. 4.3), замените тормозные колодки.
