Проверка, промывка и замена гидрокомпенсаторов зазоров в механизме привода клапанов Chery Tiggo

Инструменты:

• Полимерная (нейлоновая) щетка

Детали и расходники:

• Закаленная проволка - 100 мм (диамметр - 0,5 мм)
• Емкости - 3 шт. (3-5 л.)
• Маркер
• Дизельное топливо
• Гидрокомпенсатор
• Моторное масло

Гидрокомпенсаторы зазоров в механизме привода клапанов служат для устранения зазоров в приводе. Работа гидрокомпенсатора основана на принципе несжимаемости моторного масла, постоянно заполняющего при работе двигателя внутреннюю полость гидрокомпенсатора и перемещающего его плунжер при появлении зазора в приводе клапана, обеспечивая постоянный контакт ролика коромысла привода клапана с кулачком распределительного вала без зазора.
Благодаря этому отсутствует необходимость регулировки клапанов при техническом обслуживании.

Гидрокомпенсаторы представляют собой компактные неразборные устройства, вставленные в гнезда в плечах коромысел клапанов.

Примечание:

Стук клапанов работающего двигателя может быть вызван:

1 – попаданием воздуха в надплунжерные полости гидрокомпенсаторов при слишком низком или слишком высоком уровне масла в картере, а также при длительной стоянке автомобиля на уклоне;

2 – загрязнением прецизионных поверхностей гидрокомпенсаторов шламом из низкокачественного моторного масла (или при его несвоевременной замене, а также при повреждении масляного фильтра);

3 – износом гидрокомпенсаторов.

Рекомендация:

Первоначально убедитесь, что посторонний шум при работе двигателя вызван неисправностью именно гидрокомпенсаторов. Для этого пустите двигатель. При неисправности гидрокомпенсаторов посторонний шум в зоне крышки головки блока появляется сразу после пуска двигателя и изменяется в соответствии с изменением частоты вращения коленчатого вала двигателя. Если шум не появляется сразу после пуска двигателя или не изменяется при изменении частоты вращения коленчатого вала, неисправность вызвана не нарушением работы гидрокомпенсаторов. Более того, если шум не изменяется при изменении частоты вращения коленчатого вала, вероятно, причина постороннего шума не в двигателе.

При работе двигателя на холостом ходу убедитесь, что уровень шума не изменяется при изменении нагрузки (например, при выключении сцепления или при включении электропотребителей и кондиционера). Если уровень шума изменяется, причиной может быть соударение деталей вследствие износа вкладышей подшипников или упорных полуколец коленчатого вала.

Прогрейте двигатель до рабочей температуры. Если шум уменьшился или исчез, возможно, стук гидрокомпенсаторов вызван загрязненным маслом. В этом случае необходимо промыть гидрокомпенсаторы. Если шум не исчез, возможно, в гидрокомпенсаторы попал воздух и его следует удалить.

Предупреждение:

При слишком низком уровне масла в картере масляный насос захватывает вместе с маслом воздух, при слишком высоком уровне масло взбалтывается и вспенивается противовесами коленчатого вала. При длительной стоянке автомобиля на уклоне масло вытекает из полостей гидрокомпенсаторов и масляных каналов, а подвод масла к гидрокомпенсаторам после пуска двигателя требует некоторого времени, за которое в полость гидрокомпенсатора успевает попасть воздух. Во всех этих случаях при попадании масла вместе с воздухом в надплунжерную полость гидрокомпенсатора воздух внутри этой полости при открытии клапана будет сжиматься и гидрокомпенсатор будет недожат, что приведет к появлению характерного стука работы клапанного механизма с увеличенными зазорами.

Для удаления воздуха из гидрокомпенсаторов без снятия их с автомобиля выполните следующие операции.

1. Проверьте уровень масла в картере двигателя и при необходимости доведите его до нормы.

2. Пустите двигатель и прогрейте его на холостом ходу в течение 1–3 мин.

3. Повысьте частоту вращения коленчатого вала до 3000 мин–1, затем резко снизьте ее до частоты холостого хода и дайте поработать двигателю на холостом ходу 15 секунд.

4. Повторите цикл и проверьте, исчез ли шум механизма привода клапанов.

5. После исчезновения шума повторите цикл удаления воздуха еще 5 раз.

6. Дайте двигателю поработать на холостом ходу 1–3 мин и убедитесь, что шум механизма привода клапанов исчез.

Для выявления неисправных гидрокомпенсаторов выполните следующие операции.

1. Остановите двигатель и сразу после его остановки снимите крышку головки блока цилиндров. Более подробно здесь.

2. Установите поршень 1-го цилиндра в ВМТ такта сжатия. Более подробно здесь.

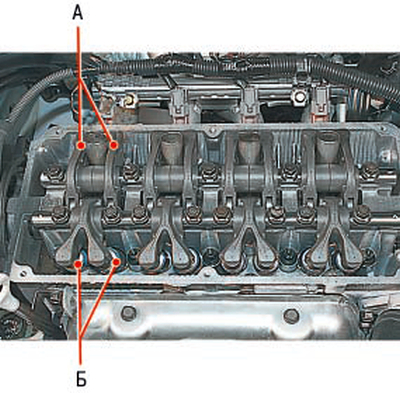

3. Нажмите на плечи - А коромысел впускных клапанов. Если при нажатии на плечо коромысла, когда профиль кулачка находится в положении закрытого клапана (затылочной частью к ролику коромысла), коромысло легко поворачивается, гидрокомпенсатор неисправен. Проверить гидрокомпенсаторы выпускных клапанов описанным способом невозможно, так как вильчатое коромысло привода обоих клапанов повернуть при исправности хотя бы только одного гидрокомпенсатора будет нельзя. Проверьте исправность гидрокомпенсаторов косвенным образом. Медленно, без рывков проворачивайте коленчатый вал до начала открытия выпускных клапанов и внимательно наблюдайте за перемещением тарелок - Б пружин обоих клапанов: тарелка пружины клапана, гидрокомпенсатор которого неисправен, начнет перемещаться с некоторым запаздыванием относительно второй тарелки.

4. Аналогично проверьте состояние гидрокомпенсаторов клапанов остальных цилиндров (порядок работы цилиндров 1–3–4–2).

Промывку гидрокомпенсаторов проводите в следующем порядке.

Примечание:

Вам потребуются отрезок закаленной проволоки диаметром 0,5 мм, длиной примерно 100 мм и три емкости (вместимостью примерно 3–5 л каждая) таких размеров, чтобы гидрокомпенсатор, опущенный на дно емкости вертикально, был полностью погружен в жидкость. Пометьте емкости любым способом (например, 1, 2 и 3 маркером), чтобы использовать каждую из них только для своей цели: первую только для предварительной промывки, вторую только для окончательной промывки, третью только для заправки гидрокомпенсаторов. Заполните емкости чистым дизельным топливом.

1. Снимите крышку головки блока цилиндров. Более подробно здесь.

2. Выверните болты крепления осей коромысел клапанов.

Предупреждение:

На болтах крепления осей коромысел установлены сухари. Не потеряйте их и установите на прежние места при сборке головки блока.

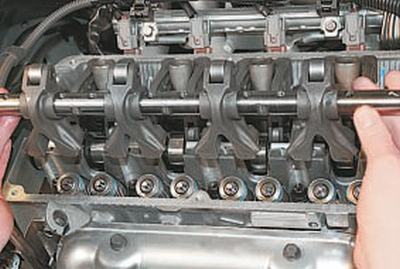

3. Снимите оси коромысел клапанов вместе с коромыслами.

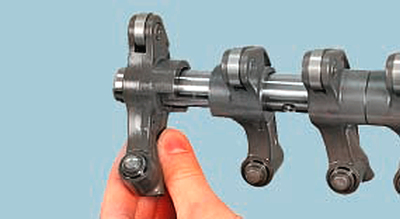

4. При необходимости снимите с осей коромысла впускных и выпускных клапанов.

Предупреждение:

Не переворачивайте снятые вместе с осью коромысла плунжерами гидрокомпенсаторов вниз, чтобы из полостей исправных гидрокомпенсаторов не вытекло масло.

Рекомендация:

Если не предполагается замена коромысел, не снимайте их с осей, чтобы оставить на своих местах, так как ролики коромысел прирабатываются каждый к своему кулачку распределительного вала.

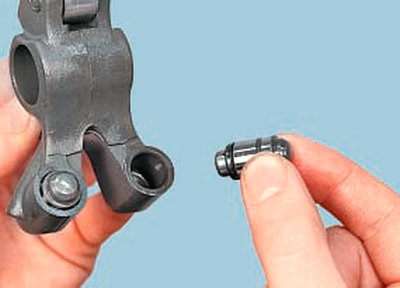

6. Извлеките неисправный гидрокомпенсатор из гнезда коромысла клапана.

Примечание:

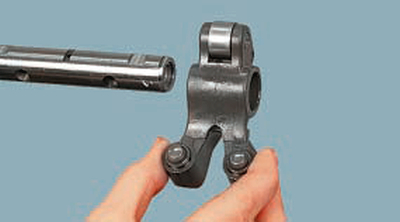

Операция для наглядности показана на снятом коромысле. Снимать коромысло с оси для извлечения гидрокомпенсатора не требуется.

7. Поместите гидрокомпенсатор в первую емкость и очистите его наружную поверхность.

Примечание:

Для наружной очистки гидрокомпенсатора применяйте только полимерную (нейлоновую) щетку. Металлической щеткой можно поцарапать прецизионно обработанную поверхность плунжера.

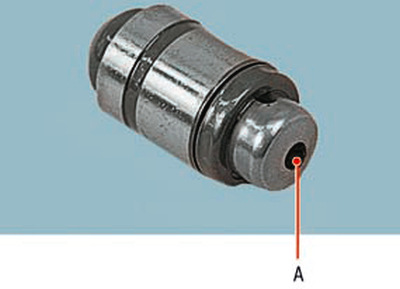

8. Погрузите гидрокомпенсатор во вторую емкость наполовину, плунжером вниз. Легким нажатием, проволокой через отверстие - А в плунжере отожмите шарик клапана и, удерживая шарик отжатым, перемещайте плунжер гидрокомпенсатора 5–10 раз до тех пор, пока перемещение плунжера не станет совершенно свободным. Если не удается добиться легкого перемещения плунжера, замените гидрокомпенсатор.

Предупреждение:

Пружина клапана гидрокомпенсатора очень слабая, сильным нажатием на шарик клапана ее можно повредить.

9. Извлеките гидрокомпенсатор из емкости и, отжав шарик клапана, перемещайте плунжер до полного прекращения вытекания дизельного топлива из гидрокомпенсатора.

10. Снова поместите гидрокомпенсатор во вторую емкость и повторите операцию 9.

11. Поместите гидрокомпенсатор на дно третьей емкости вертикально, плунжером вверх и отожмите проволокой шарик его клапана.

Предупреждение:

Третью емкость с дизельным топливом используйте только для заправки гидрокомпенсаторов. Использовать ее для промывки запрещено.

12. Удерживая шарик клапана отжатым, переместите плунжер до упора вниз и затем медленно перемещайте вверх, чтобы надплунжерная полость гидрокомпенсатора заполнилась дизельным топливом.

13. Извлеките гидрокомпенсатор из емкости и, удерживая его плунжером вверх, с небольшим усилием нажмите на плунжер и убедитесь, что он при этом остается неподвижным. Одновременно проверьте общую высоту гидрокомпенсатора, сравнив его с новым гидрокомпенсатором.

Предупреждение:

Если плунжер гидрокомпенсатора при проверке удалось переместить, повторите операции 9–10 до полного заполнения полости гидрокомпенсатора дизельным топливом. Если и после этого гидрокомпенсатор не достигнет рабочего состояния или его общая высота будет меньше высоты нового гидрокомпенсатора, замените его.

Полезные советы:

До сборки механизма привода клапанов храните заправленные гидрокомпенсаторы только в положении плунжерами вертикально вверх. Избегайте попадания в гидрокомпенсаторы грязи.

Устанавливайте гидрокомпенсаторы на двигатель как можно быстрее после заправки, чтобы исключить возможную потерю дизельного топлива.

14. Установите гидрокомпенсаторы и все снятые детали в порядке, обратном снятию.

15. Пустите двигатель, дайте ему поработать 1–3 мин на холостом ходу. При необходимости удалите воздух из гидрокомпенсаторов, как описано выше в данном подразделе.
