Снятие и установка электровентиляторов радиатора системы охлаждения двигателя в сборе с кожухом Chery Tiggo

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Насадка на вороток - 10 мм
  • Вороток под торцевую насадку

Примечание:

Для наглядности снятие электровентиляторов системы охлаждения показано на снятом радиаторе.

Снятие и установка электровентиляторов радиатора Чери Тигго Т11

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Провод от клеммы «минус» аккумуляторной батареи Chery Tiggo

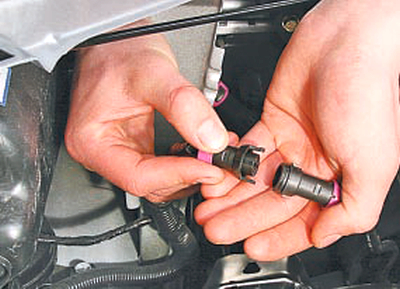

2. Нажав на фиксатор, отсоедините колодку жгута проводов от разъема электровентилятора.

Отсоединяем колодку жгута проводов от разъема электровентилятора Chery Tiggo

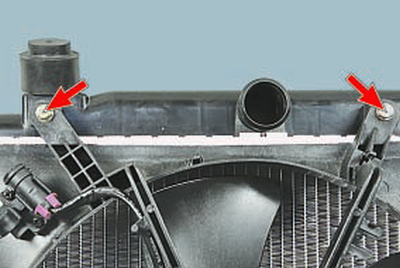

3. Выверните два болта верхнего крепления кожуха электровентилятора к радиатору.

Выворачиваем болты верхнего крепления кожуха электровентилятора Chery Tiggo

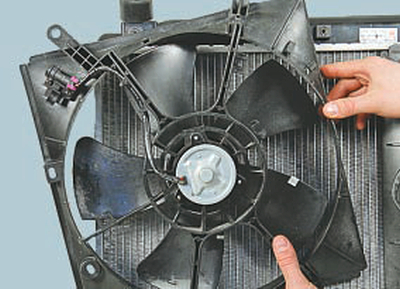

4. Снимите электровентилятор в сборе.

Снимаем электровентилятор Chery Tiggo

5. Установите основной электровентилятор радиатора системы охлаждения с кожухом в порядке, обратном снятию.

Примечание:

Устанавливайте электровентилятор радиатора так, чтобы нижние штифты крепления попали в держатели, расположенные на радиаторе системы охлаждения.

Дополнительный электровентилятор системы охлаждения двигателя снимают в следующем порядке.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Провод от клеммы «минус» аккумуляторной батареи Chery Tiggo

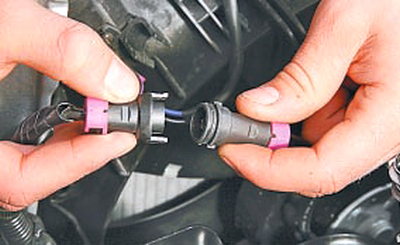

2. Нажав на фиксатор, отсоедините колодку жгута проводов от разъема электровентилятора.

Отсоединяем колодку жгута проводов от разъема электровентилятора Chery Tiggo

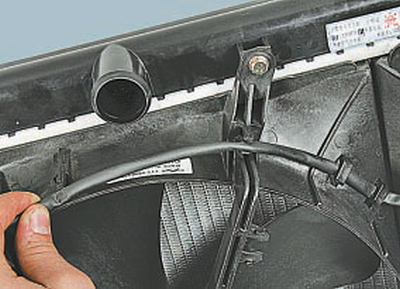

3. Выведите жгут проводов из держателей, расположенных на кожухе основного электровентилятора.

Выворачиваем жгут проводов из держателей Chery Tiggo

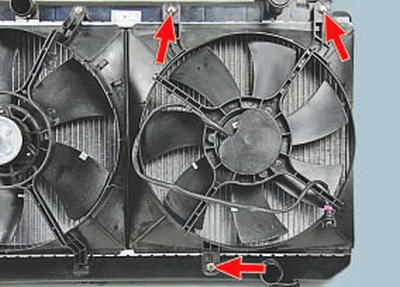

4. Выверните три болта крепления кожуха электровентилятора к радиатору.

Выворачиваем три болта крепления кожуха электровентилятора к радиатору Chery Tiggo

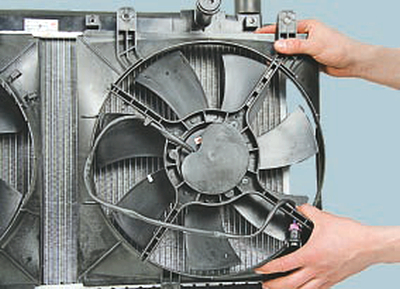

5. Снимите дополнительный электровентилятор.

Снимите дополнительный электровентилятор Chery Tiggo

6. Установите дополнительный электровентилятор радиатора системы охлаждения с кожухом в порядке, обратном снятию.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта
