Снятие и установка решетки короба воздухопритока Chery Tiggo

Решетку короба воздухопритока снимают при ее повреждении или для получения доступа к стеклоочистителю ветрового окна, а также при замене передних крыльев или стекла ветрового окна.
Вам потребуется отвёртка с крестообразным лезвием.
Для наглядности работы показаны на автомобиле со снятым капотом.
1. Откройте капот.

2. Снимите уплотнитель с правого края защитной крышки переднего монтажного блока.

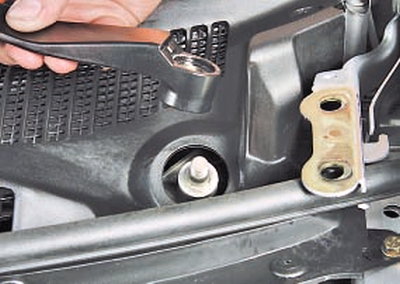

3. Снимите рычаги с осей поводков трапеции стеклоочистителя.

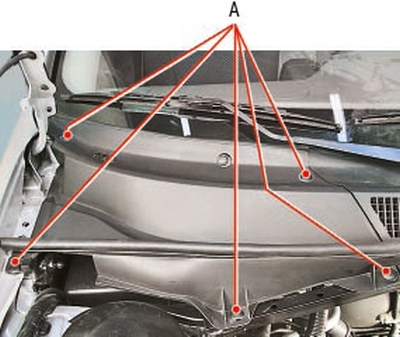

4. Выверните распорные винты и извлеките фиксаторы А из отверстий в защитной крышке переднего монтажного блока.

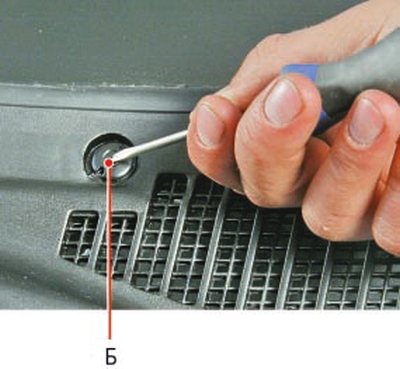

5. Продавите внутрь распорный штифт фиксатора Б…

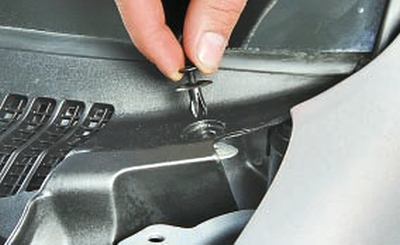

6….и извлеките фиксатор.

7. Снимите защитную крышку переднего монтажного блока.

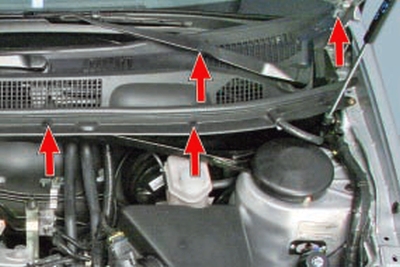

8. Выверните винты фиксаторов крепления решетки короба воздухопритока к кузову…

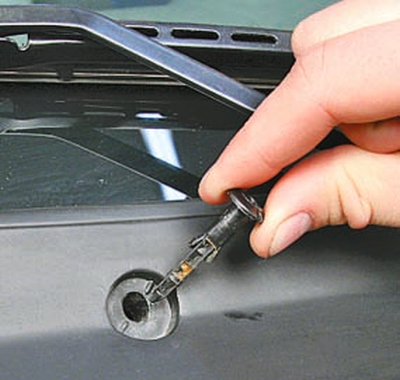

9….и извлеките фиксаторы.

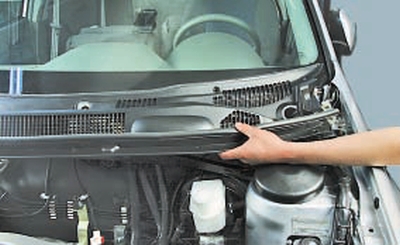

10. Снимите решетку, выводя ее задний край из держателей на кузове.
11. Установите детали в порядке, обратном снятию.
