Замена и регулировка натяжения ремня привода газораспределительного механизма Chery Tiggo

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ рожковый - 10 мм
  • Гаечный ключ рожковый - 13 мм
  • Гаечный ключ рожковый - 22 мм
  • Насадка на вороток - 10
  • Насадка на вороток - 16
  • Шестигранный ключ - 5 мм

Детали и расходники:

  • Ремень привода газораспределительного механизма
  • Натяжной ролик
  • Направляющие ролики

Замену ремня привода газораспределительного механизма следует проводить через каждые 40 тыс. км пробега или через 4 года.

Заменяйте ремень привода ГРМ Чери Тигго, если при осмотре вы обнаружите:

1 – следы масла на любой поверхности ремня;

2 – следы износа зубчатой поверхности, трещины, подрезы, складки и отслоение ткани от резины;

3 – трещины, складки, углубления или выпуклости на наружной поверхности ремня;

4 – разлохмачивание или расслоение на торцовых поверхностях ремня.

Предупреждение:

Ремень со следами моторного масла на любой его поверхности надо обязательно заменить, так как масло быстро разрушает резину. Причину попадания масла на ремень (обычно это нарушение герметичности сальников коленчатого и распределительного валов) надо устранить немедленно.

Работу проводите на смотровой канаве, эстакаде или на подъемнике.

Замена ремня привода ГРМ Чери Тигго Т11

1. Снимите ремень привода вспомогательных агрегатов. Более подробно здесь.

Снимаем ремень привода вспомогательных агрегатов Chery Tiggo

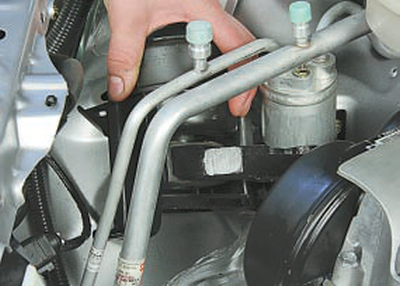

2. Снимите правую опору силового агрегата. Более подробно здесь.

Снимаем правую опору силового агрегата Chery Tigo

3. Выверните три болта крепления.

Выворачиваем три болта крепления Сhery Tigo

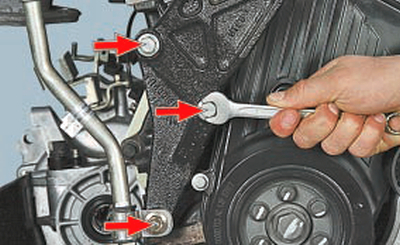

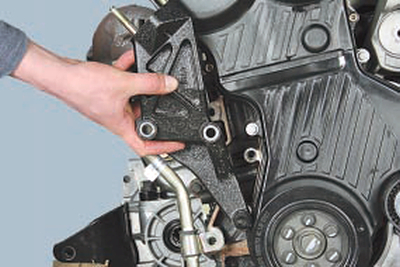

4. Снимите кронштейн правой опоры подвески силового агрегата.

Снимаем кронштейн правой опоры подвески силового агрегата Chery Tiggo

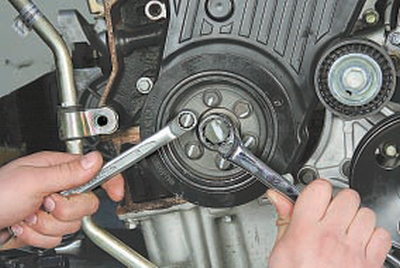

5. Удерживая шкив от проворачивания, вторым ключом выверните шесть болтов крепления шкива привода вспомогательных агрегатов к ступице коленчатого вала. Снимите шкив.

Выворачиваем болты крепления шкива привода вспомогательных агрегатов Chery Tiggo

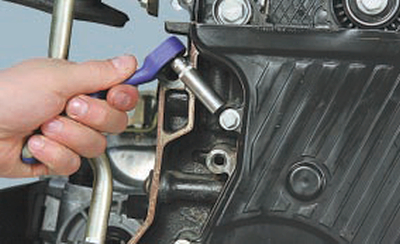

6. Выверните болт крепления.

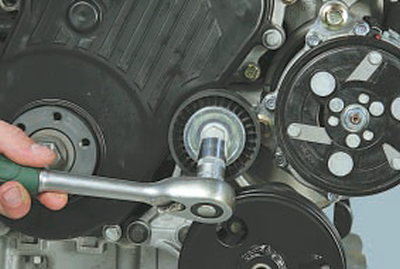

Выворачиваем болт крепления Chery Tiggo

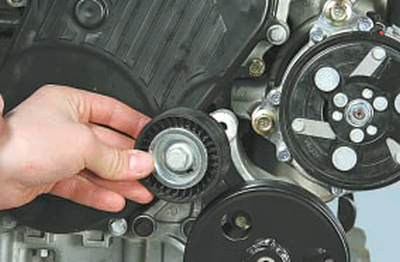

7. Снимите направляющий ролик.

Снимаем направляющий ролик Chery Tiggo

8. Выверните болты крепления верхней крышки.

Выворачиваем болты крепления верхней крышки Chery Tiggo

Примечание:

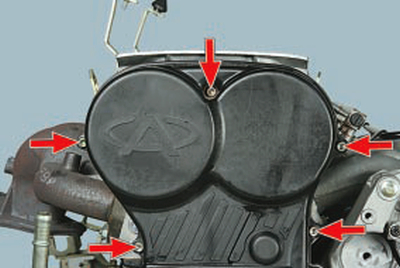

Так расположены болты крепления верхней крышки.

Расположение болтов крепления верхней крышки Chery Tiggo

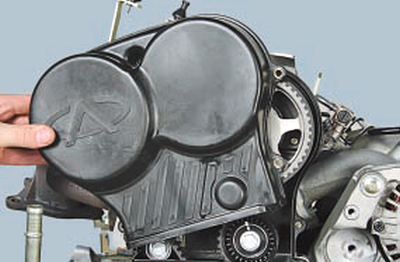

9. Снимите верхнюю крышку газораспределительного механизма Чери Тигго.

Снимаем верхнюю крышку газораспределительного механизма Chery Tiggo

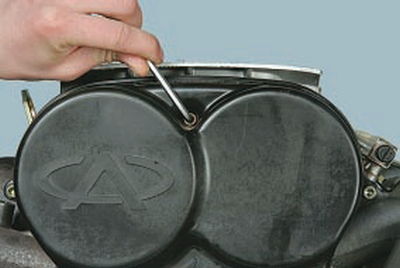

10. Выверните болты крепления нижней крышки.

Выворачиваем болты крепления нижней крышки Chery Tiggo

Примечание:

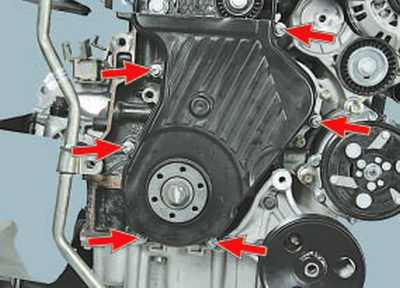

Так расположены болты крепления нижней крышки.

Расположение болтов крепления нижней крышки Chery Tiggo

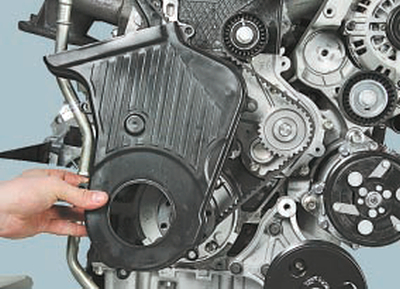

11. Снимите нижнюю крышку газораспределительного механизма.

Снимаем нижнюю крышку газораспределительного механизма Chery Tiggo

12. Установите коленчатый вал двигателя в сервисное положение. Более подробно здесь.

13. Ослабьте затяжку болтов крепления шкивов распределительных валов.

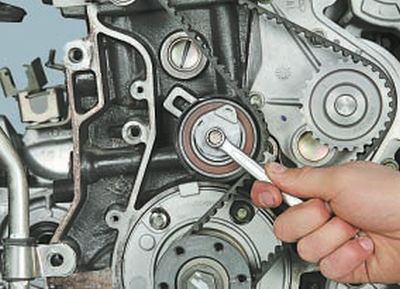

14. Ослабьте затяжку болта натяжного ролика для ослабления натяжения ремня привода газораспределительного механизма.

Ослабляем затяжку болта натяжного ролика Chery Tiggo

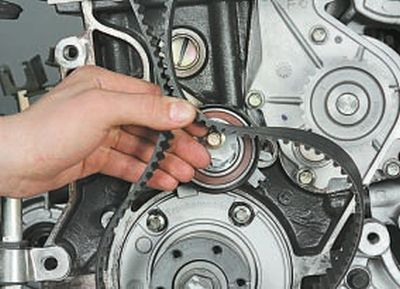

15. Снимите ремень привода ГРМ Чери Тигго.

Снимаем ремень Chery Tiggo

16. Для замены натяжного ролика выверните болт его крепления и снимите ролик.

17. Установите новый натяжной ролик обратно, не затягивая до конца болт его крепления.

18. Для замены направляющих роликов газораспределительного механизма выверните болты их крепления и снимите ролики.

19. Установите новые направляющие ролики в обратном снятию порядке.

20. Установите назад новый ремень газораспределительного механизма, предварительно надев ремень на зубчатый шкив коленчатого вала, а затем на шестерню водяного насоса и шкивы распределительных валов.

Примечание:

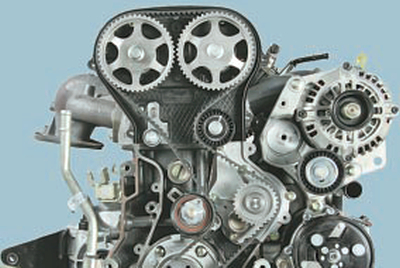

Расположение ремня привода газораспределительного механизма.

Расположение ремня привода газораспределительного механизма Chery Tiggo

21. Установив шестигранный ключ и проворачивая эксцентрик натяжного ролика, натяните ремень газораспределительного механизма и окончательно затяните болт крепления натяжного ролика.

Натягиваем ремень газораспределительного механизма Chery Tiggo

Примечание:

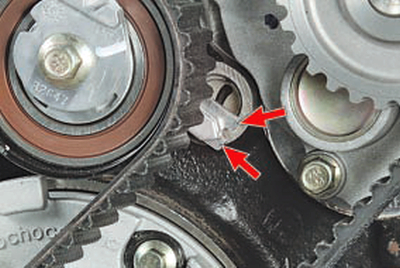

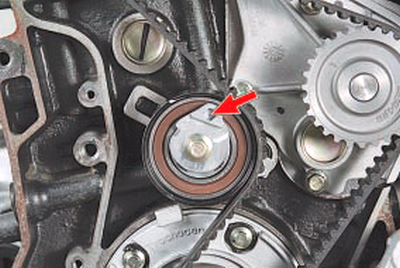

Отрегулируйте натяжение ремня привода газораспределительного механизма, контролируя степень натяжения ремня по указателям натяжного ролика. При этом подвижный указатель натяжного ролика будет перемещаться против часовой стрелки в сторону неподвижного указателя на кронштейне ролика. Ремень считается натянутым правильно, если указатели совпадают. В этом положении затяните болты крепления водяного насоса.

Отрегулируем натяжение ремня привода газораспределительного механизма Chery Tiggo

22. Проверьте правильность установки коленчатого вала двигателя в сервисное положение. Более подробно здесь.

23. Установите все снятые детали в обратной снятию последовательности.
