Снятие и установка выпускного коллектора и замена его прокладки Chery Tiggo

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Насадка на вороток - 13 мм
  • Вороток под торцевую насадку

Детали и расходники:

  • Прокладка выпускного коллектора

1. Снимите декоративный кожух двигателя (см. Снятие и установка декоративного кожуха двигателя).

2. Снимите термоэкран выпускного коллектора (см. Снятие и установка термоэкранов).

Снимаем термоэкран выпускного коллектора Chery Tiggo

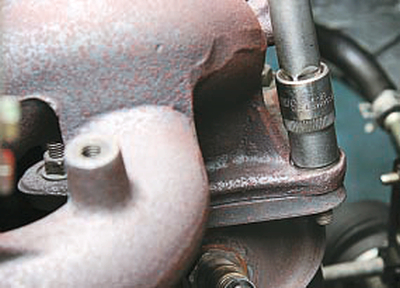

3. Отверните три гайки крепления каталитического нейтрализатора к выпускному коллектору.

Отворачиваем гайки крепления каталитического нейтрализатора к выпускному коллектору Chery Tiggo

Примечание:

Так расположены места крепления выпускного коллектора к каталитическому нейтрализатору.

Так расположены места крепления выпускного коллектора к каталитическому нейтрализатору Chery Tiggo

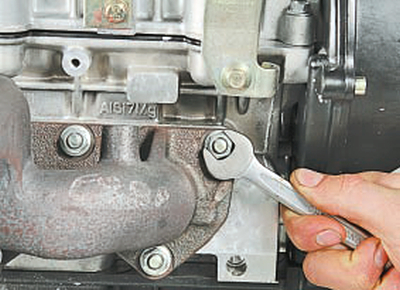

4. Отверните девять гаек крепления выпускного коллектора к головке блока цилиндров.

Отворачиваем гайки крепления выпускного коллектора к головке блока цилиндров Chery Tiggo

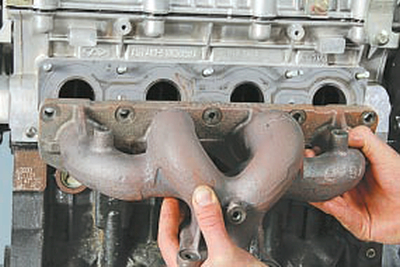

5. Снимите выпускной коллектор с автомобиля.

Снимаем выпускной коллектор с автомобиля Chery Tiggo

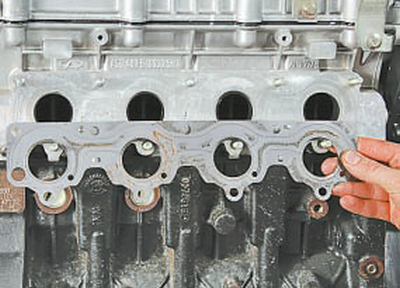

6. Снимите со шпилек головки блока цилиндров прокладку выпускного коллектора.

Снимаем со шпилек головки блока цилиндров прокладку выпускного коллектора Chery Tiggo

Полезный совет:

Прокладку выпускного коллектора при каждой разборке соединения заменяйте новой.

7. Установите выпускной коллектор и его прокладку в порядке, обратном снятию.

Примечание:

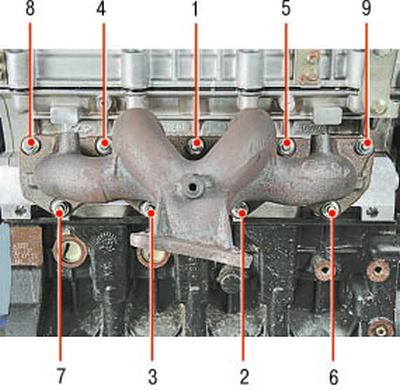

Гайки крепления затягивайте в последовательности, показанной на фото.

Последовательность затягивания гаек крепления Chery Tiggo

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта
