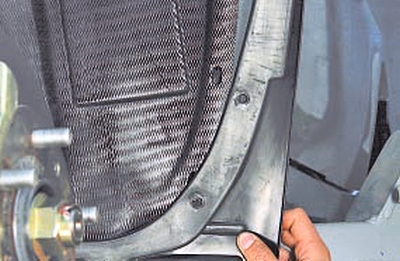

Рис. 11.1. Расположение фиксаторов крепления грязезащитного щитка арки переднего колеса

В арках передних и задних колес установлены пластмассовые подкрылки, защищающие кузов от абразивного воздействия песка и камней, отбрасываемых колесами. Брызговики, установленные за передними колесами, защищают пороги кузова. Задние брызговики защищают автомобили, которые едут следом, от повреждения вылетающими из-под задних колес камнями.
Вам потребуются: отвертки с плоским и крестообразным лезвием, ключ «на 8».
Примечания.
Работа показана для брызговиков и подкрылков с левой стороны автомобиля. Правые брызговики и подкрылки снимают и устанавливают аналогично.
Перед снятием брызговиков и подкрылков для удобства работы предварительно снимите соответствующее колесо.

Для снятия заднего брызговика переднего колеса выполните следующие операции.

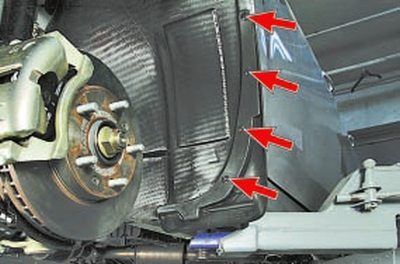

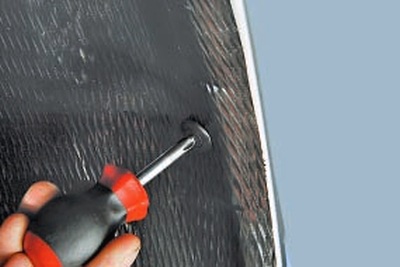

1. Выверните четыре передних винта…

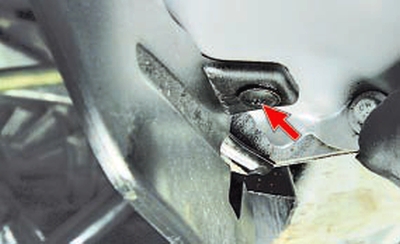

2….и один задний винт крепления брызговика к переднему крылу.

3. Снимите брызговик.
4. Установите брызговик переднего колеса в порядке, обратном снятию.

Для снятия переднего подкрылка выполните следующие операции.
1. Снимите брызговик переднего колеса.

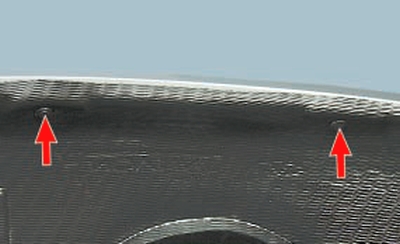

2. Выверните два винта верхнего…

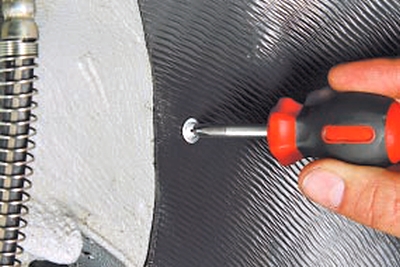

3….и один винт заднего крепления подкрылка к переднему крылу.

4. Выверните винт крепления подкрылка к стенке арки переднего колеса…

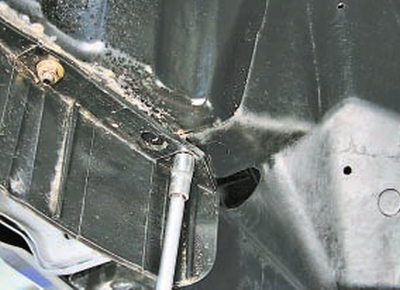

5….и болт крепления держателя жгута проводов датчика ABS.

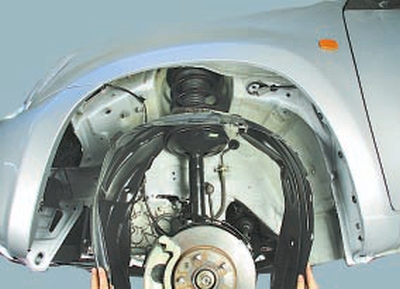

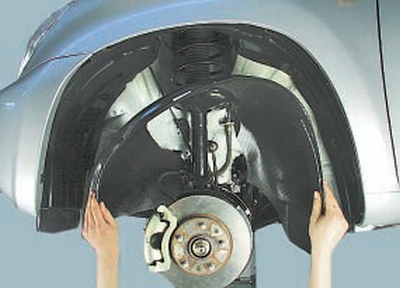

6. Снимите подкрылок.

7. Выверните болт, отверните две гайки крепления и снимите передний брызговик переднего колеса.

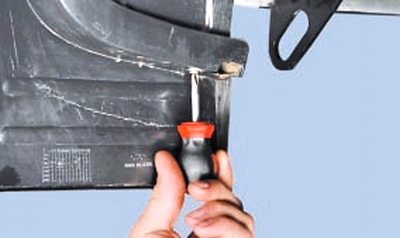

8. Выверните винты и извлеките фиксаторы крепления (рис. 11.1) грязезащитного щитка арки переднего колеса.

9. Снимите щиток.
10. Установите детали в порядке, обратном снятию.

Для снятия брызговика заднего колеса выполните следующие операции.

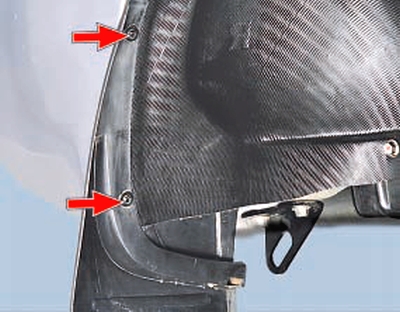

1. Выверните два винта крепления брызговика к заднему бамперу и к стенке арки заднего колеса…

2….один нижний винт крепления к заднему бамперу…

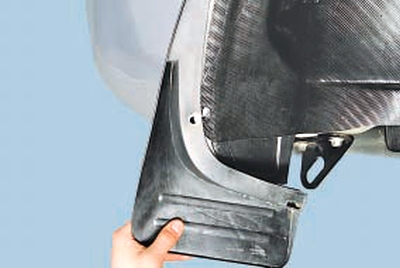

3….и снимите брызговик.
4. Установите брызговик заднего колеса в порядке, обратном снятию.

Для снятия заднего подкрылка выполните следующие операции.
1. Снимите брызговик заднего колеса (см. выше в данном подразделе).

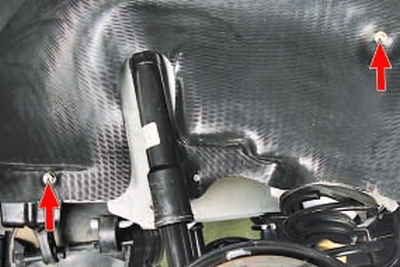

2. Выверните два болта…

3….и винт крепления подкрылка к стенке арки заднего колеса.

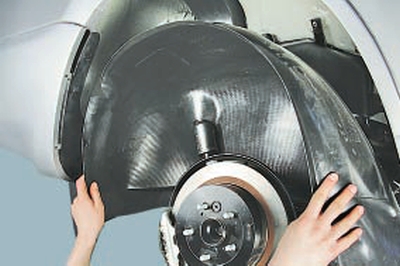

4. Снимите подкрылок.
5. Установите задний подкрылок в порядке, обратном снятию.
