Снятие и установка дроссельного узла Chery Tiggo

Инструменты:

Насадка на вороток - 8 мм
Вороток под торцевую насадку
Отвертка плоская малая
Пассатижи

Детали и расходники:

Растворитель
Специальный очиститель карбюратора в аэрозольной упаковке
Охлаждающая жидкость

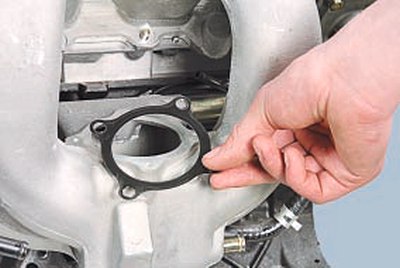

Проклада дроссельного узла

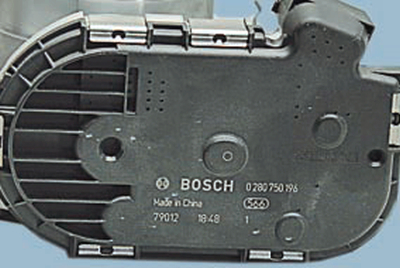

Дроссельный узел

Признаками не полностью закрывающейся дроссельной заслонки могут быть повышенные частота вращения коленчатого вала на холостом ходу и расход топлива, а при не полностью открывающейся заслонке двигатель не развивает полной мощности, недостаточно приёмист, а при движении автомобиля в его работе возникают рывки и провалы. Загрязнение дроссельной заслонки отложениями из картерных газов обычно приводит к неустойчивой работе двигателя на холостом ходу.

Привод дроссельной заслонки электрический, управляет им электронный блок системы управления двигателем. Для ремонта электропривода требуются специальная оснастка и квалифицированный персонал. При возникновении указанных неисправностей? сначала попробуйте промыть дроссельную заслонку (например, растворителем или специальным очистителем карбюратора в аэрозольной упаковке). Если это не приведет к положительному результату, замените дроссельный узел.

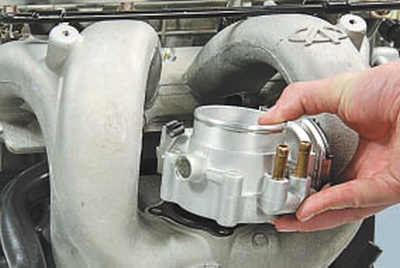

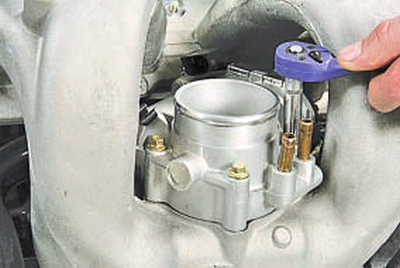

Снятие и установка дроссельного узла Чери Тигго

1. Слейте жидкость из системы охлаждения двигателя (см. Замена охлаждающей жидкости).

Примечание:

При известном навыке охлаждающую жидкость можно не сливать. Приготовьте подходящие по размеру пробки, которыми заглушите шланги сразу же после их отсоединения. Потеря охлаждающей жидкости при таком способе будет незначительной.

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Провод от клеммы «минус» аккумуляторной батареи Chery Tiggo

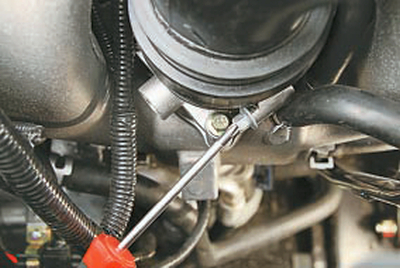

3. Ослабьте затяжку хомута крепления.

Ослабляем затяжку хомута крепления Chery Tiggo

4. Отсоедините воздухоподводящий рукав от патрубка дроссельного узла и отведите рукав в сторону.

Отсоединяем воздухоподводящий рукав от патрубка дроссельного узла Chery Tiggo

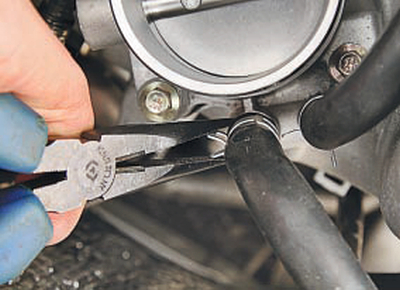

5. Ослабьте хомут крепления отводящего шланга охлаждающей жидкости.

Сжав пассатижами его отогнутые ушки, сдвиньте хомут по шлангу.

Ослабляем хомут крепления отводящего шланга охлаждающей жидкости Chery Tiggo

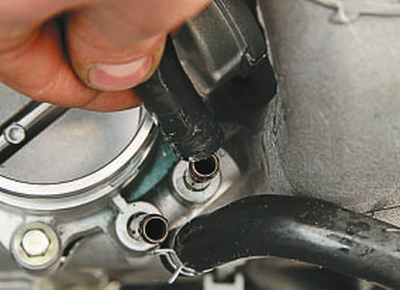

6. Снимите шланг с патрубка дроссельного узла Чери Тигго.

Снимаем шланг с патрубка дроссельного узла Chery Tiggo

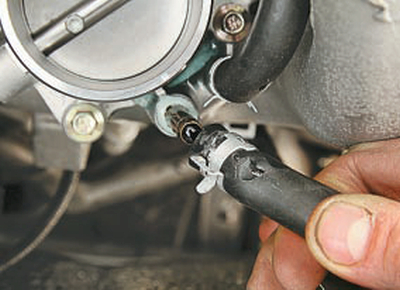

7. Аналогично ослабьте хомут и отсоедините шланг подвода охлаждающей жидкости.

Отсоединяем шланг подвода охлаждающей жидкости Chery Tiggo

Примечание:

Если вы не сливали жидкость из системы охлаждения, во избежание потери жидкости сразу же заглушите шланги заранее подготовленными пробками или болтами подходящего размера.

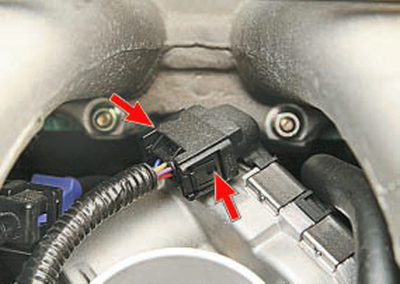

8. Отожмите фиксатор колодки проводов и отсоедините колодку от разъема датчика положения дроссельной заслонки и шагового электродвигателя управления дроссельной заслонкой.

Отжимаем фиксатор колодки жгута проводов Chery Tiggo
