Проверка и замена фильтрующего элемента воздушного фильтра на двигателях автомобиля Ford Focus 2

Инструменты:

• Ключ TORX Т25
• Отвертка с плоским лезвием
• Торцовый ключ «на 8»

Заменавоздушного фильтра Форд Фокус 2

 1. Снимите воздухоподводящий рукав.

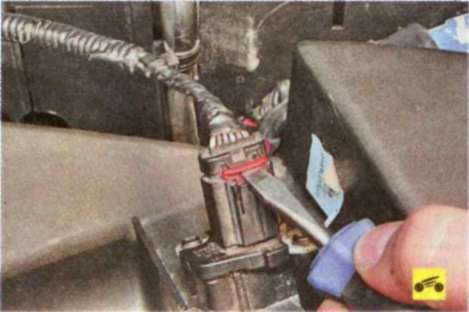

2. Сдвиньте отверткой фиксатор...

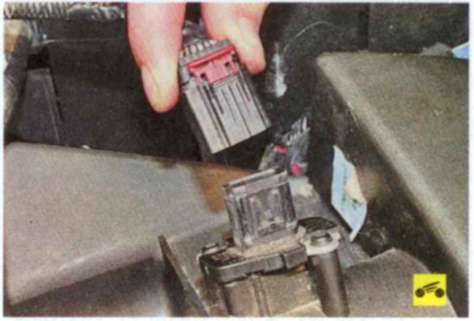

3. ...и отсоедините колодку жгута проводов отдатчика массового расхода воздуха и температуры поступающего воздуха.

Примечание

Снимать воздухоподводящий рукав и отсоединять колодку отдатчика необязательно, можно отвести вместе с ним крышку воздушного фильтра Форд Фокус 2. Однако удобнее выполнять операции, сняв воздухоподводящий рукав и отсоединив колодку жгута проводов отдатчика.

4. Выверните шесть винтов...

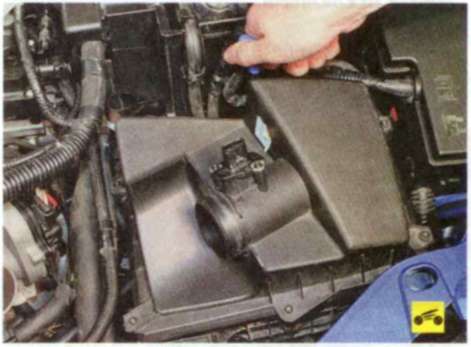

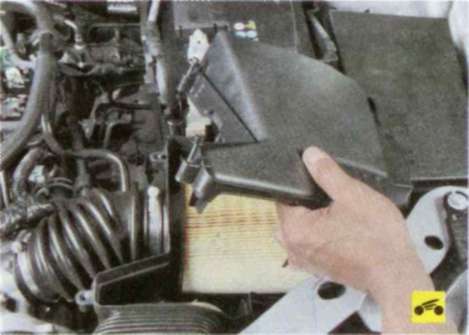

5. ...снимите крышку воздушного фильтра...

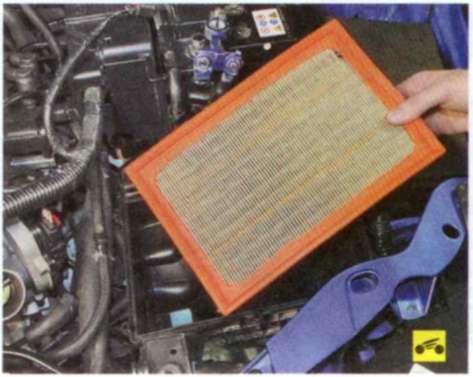

6. ...и извлеките фильтрующий элемент из корпуса фильтра.

7. Осмотрите фильтрующий элемент. Продуйте его сжатым воздухом. Сильно загрязненный воздушный фильтр на Форд Фокус замените на новый.

8. Если необходимо, удалите пыль и грязь из корпуса воздушного фильтра.

9. Установите в корпус новый фильтрующий элемент.

Примечание

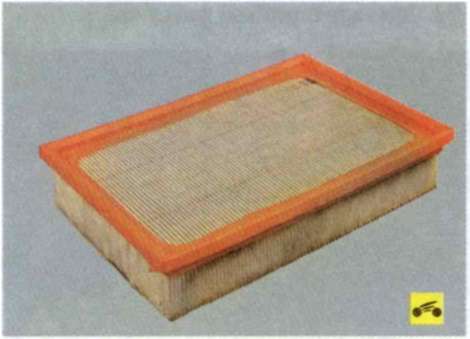

Воздушный фильтр на Форд Фокус 2 имеет прямоугольную форму, соответствующую форме корпуса воздушного фильтра, поэтому неправильная установка элемента исключена.

10. Установите детали в порядке, обратном снятию.

Проверка и замена фильтрующего элемента воздушного фильтра на двигателях 1,8 л R4 Duratec-HE 16V и 2,0 л R4 Duratec-HE 16V

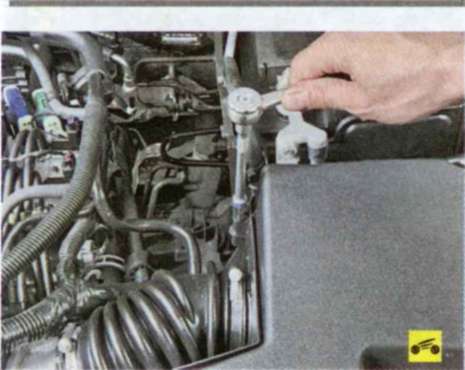

1. Выверните болты крепления...

Примечание

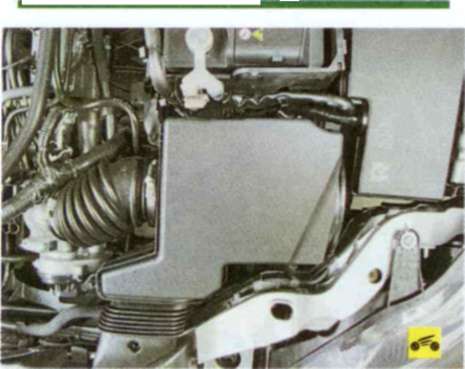

Так расположены места крепления крышки корпуса воздушного фильтра.

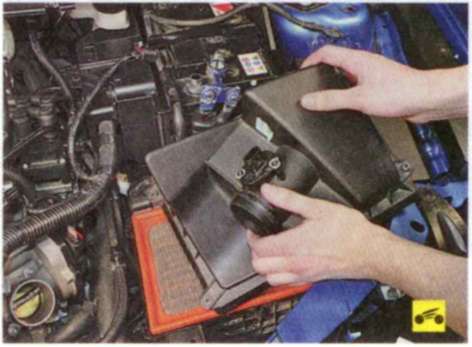

2. Снимите крышку воздушного фильтра Форд Фокус 2.

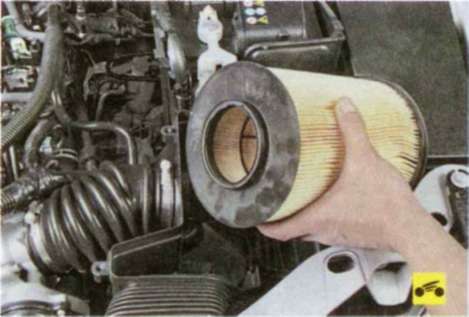

3. Извлеките фильтрующий элемент из корпуса фильтра.

4. Осмотрите фильтрующий элемент. Продуйте его сжатым воздухом. Сильно загрязненный фильтр Форд Фокус 2 замените на новый.

5. Если необходимо, удалите пыль и грязь из корпуса воздушного фильтра.

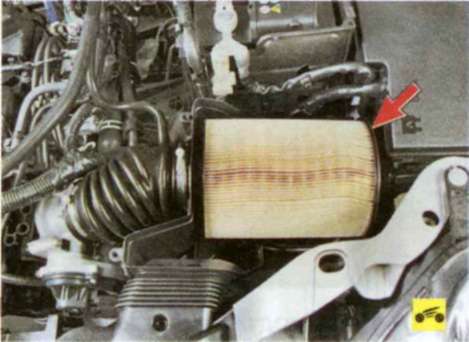

6. Установите в корпус новый фильтрующий элемент, зафиксировав заднюю часть фильтрующего элемента в держателе корпуса воздушного фильтра.

7. Установите детали в порядке, обратном снятию.
