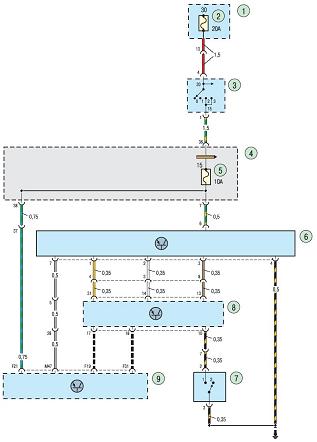

Схема 55. Схема электронной системы управления автоматической трансмиссией в автомобиле Ford Focus 2

Схема электронной системы управления автоматической трансмиссией:
1 — монтажный блок в моторном отсеке;
2 — монтажный блок в салоне;
3 — реле света заднего хода;
4 — выключатель зажигания;
5 — электромагнит блокировки ключа зажигания;
6 — выключатель сигналов торможения;
7 — датчик положения рычага селектора АКП;
8 — комбинация приборов;
9 — блок управления ручным режимом рычага селектора;
10 — блок управления АКП;
11 — датчик частоты вращения первичного вала;
12 — датчик частоты вращения вторичного вала;
13 — клапанный механизм АКП
* от блока управления наружным освещением
** до 08.2009г.
*** с 08.2009г.
