Снятие, дефектовка и установка маховика двигателя автомобиля Ford Focus 2

Маховик снимают для замены заднего сальника коленчатого вала, для его замены при повреждении зубчатого обода и для шлифования поверхности под ведомый диск сцепления.

Вам потребуются: инструменты, необходимые для снятия коробки передач и сцепления, а также торцовая головка «на 17», большая отвертка.

1. Снимите коробку передач.

2. Снимите сцепление.

3. Выверните шесть болтов крепления маховика. Одновременно с помощью монтажной лопатки удерживайте маховик от проворачивания, вставив предварительно в отверстие масляного картера двигателя один из болтов крепления коробки передач.

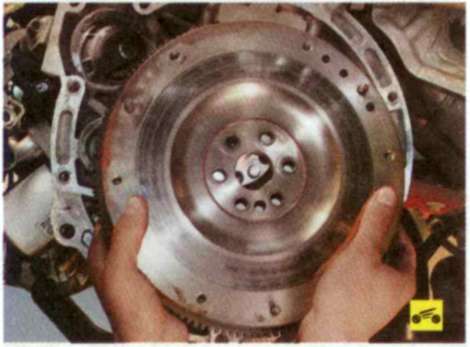

4. Снимите маховик.

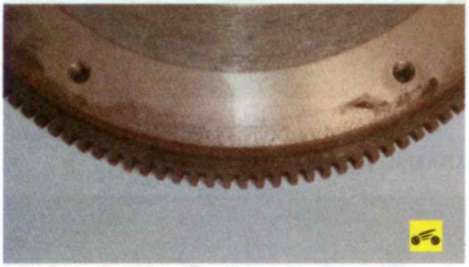

5. Проверьте состояние зубьев обода маховика, в случае их повреждения замените маховик.

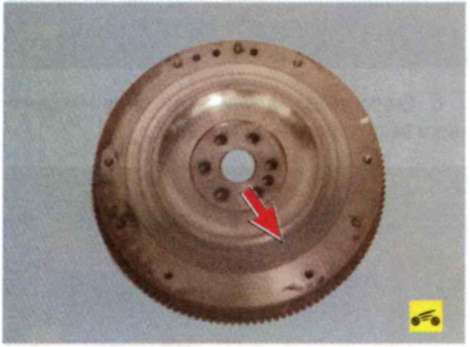

6. Замените или отремонтируйте маховик, если появились риски и задиры на поверхностях прилегания ведомого диска сцепления...

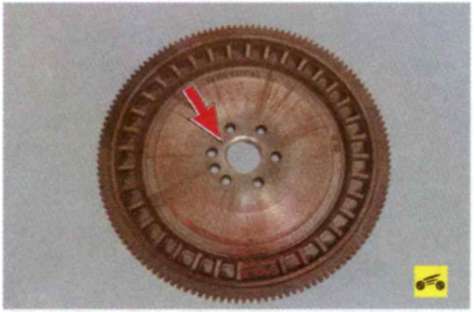

7. ...или фланца коленчатого вала.

8. Проверить и отремонтировать маховик можно в мастерской, располагающей специальным оборудованием. Биение маховика, измеренное по зубчатому венцу, не должно превышать 0,5 мм. Для удаления глубоких рисок и задиров поверхность прилегания ведомого диска можно прошлифовать, причем толщина слоя снимаемого металла не должна превышать 0,3 мм.

9. Установите маховик и все снятые узлы в последовательности, обратной снятию. Резьбу болтов крепления маховика смажьте анаэробным фиксатором резьбы, предварительно обезжирив болты и резьбовые отверстия под них. Затягивайте болты равномерно крест-накрест в два этапа:

1-й - затяните моментом 30 Н-м (3,0 кгс-м); 2-й - дополнительно доверните на угол 80°.

Примечание

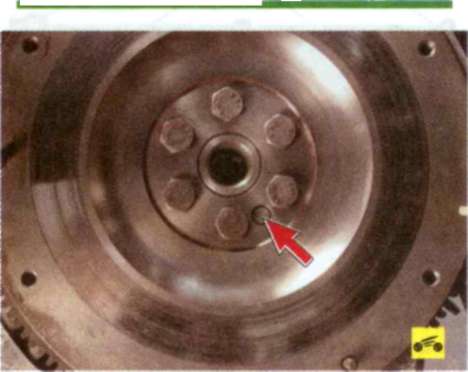

Маховик можно установить только в одном положении, совместив дополнительное отверстие в нем со штифтом, запрессованным во фланец коленчатого вала.

Полезный совет

По возможности при каждом снятии маховика заменяйте новыми болты его крепления.
