Проверка и замена пневмокамеры и электромагнитного клапана привода заслонки впускной трубы Opel Astra H

В автомобиле Opel Astra пневмокамера А привода заслонки впускной трубы и электромагнитный клапан Б управления пневмокамерой представляют собой единый блок, прикрепленный к впускной трубе.

Вам потребуются: ключ TORX ТЗ0, медицинский шприц, резиновая груша.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

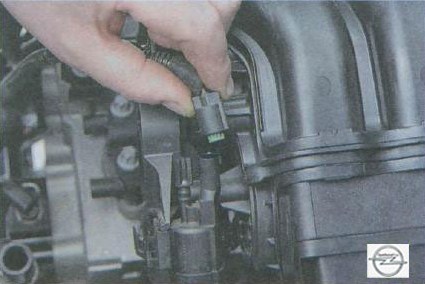

2. Отсоедините от электромагнитного клапана колодку жгута проводов, сжав фиксаторы ее крепления.

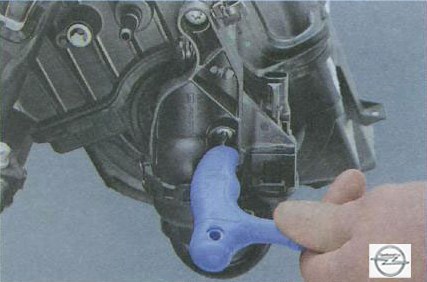

3. Выверните два болта крепления блока пневмопривода заслонки впускной трубы...

Примечание

Для наглядности показано на снятой впускной трубе.

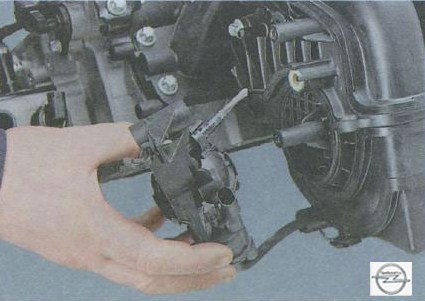

4. ...отведите блок от впускной трубы, вынув валик привода из оси заслонки...

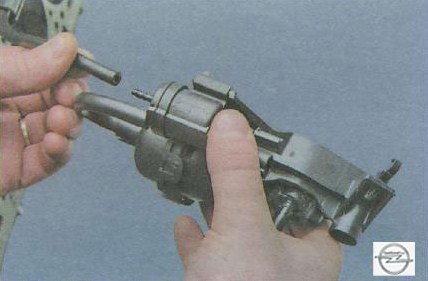

5. ...отсоедините вакуумный шланг от штуцера электромагнитного клапана и снимите блок пневмопривода.

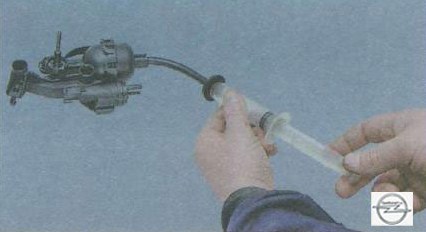

6. Отсоедините шланг пневмокамеры от штуцера клапана, наденьте шланг на шприц и создайте разрежение в полости пневмокамеры привода заслонки впускной трубы. Если при этом валик пневмокамеры остался неподвижным, замените блок пневмопривода.

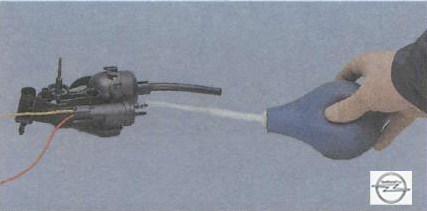

7. Для проверки клапана присоедините отрезком шланга к отводящему штуцеру клапана резиновую грушу и сожмите ее. Воздух должен выйти через клапан, а груша после прекращения на нее воздействия должна остаться в сжатом состоянии.

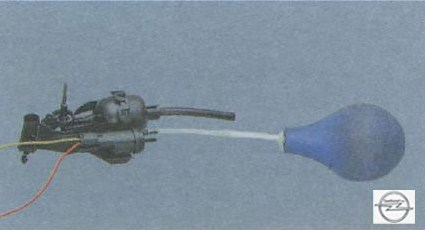

8. Затем подключите к выводам клапана источник постоянного тока напряжением 12 В - клапан должен открыться, а разрежение должно исчезнуть (груша распрямится и при повторном нажатии на нее и отпускании воздух будет свободно прокачиваться через клапан в обоих направлениях). В противном случае замените блок пневмопривода.
