Проверка и замена ремня привода ГРМ Chevrolet Cruze J300

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Яма/Эстакада
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Вороток под торцевую насадку 3/4"
  • Насадка на вороток E-14
  • Насадка на вороток E-18
  • Насадка на вороток 8 мм
  • Насадка на вороток 10 мм
  • Насадка на вороток 13 мм
  • Насадка на вороток 14 мм
  • Насадка на вороток 15 мм
  • Насадка на вороток 17 мм
  • Шестигранный ключ 6 мм
  • Насадка на вороток двенадцатигранная 19 мм
  • Ключ с наконечником Torx (звездочка) Т50 (при необходимости)
  • Динамометрический ключ
  • Отвертка плоская средняя / монтажная лопатка
  • Сверло (5.5 мм)
  • Домкрат винтовой
  • Упор (башмак) противооткатный
  • Приспособление для фиксации шкивов​ (при необходимости)

Инструмент для фиксации шкивов ремня ГРМ на автомобиле Chevrolet Cruze J300 2008-2016

Детали и расходники:

  • Брусок
  • Ремень привода ГРМ (количество зубьев 146, ширина 24 мм.) (24422964)
  • Натяжной ролик ремня ГРМ (при необходимости) (55574864)
  • Обводной ролик ремня ГРМ (при необходимости) (24436052)

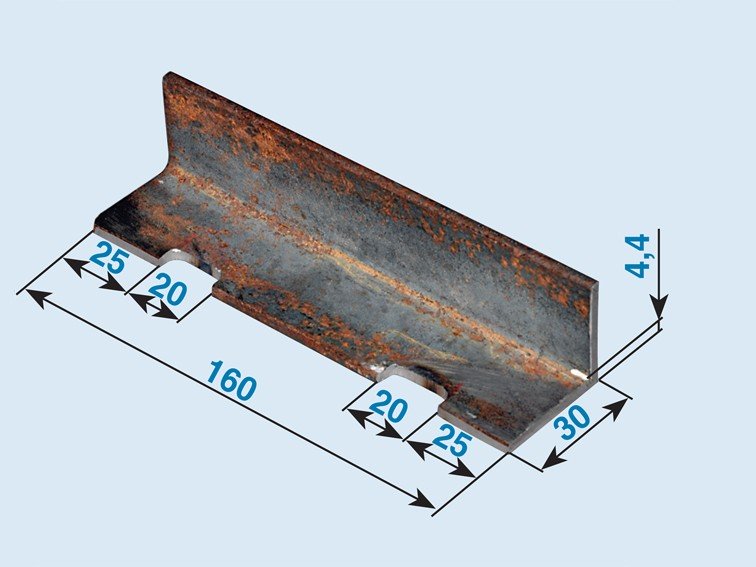

  • Металлическая пластина (уголок)

Уголок для фиксации распределительных валов на автомобиле Chevrolet Cruze J300 2008-2016

Примечание:

В этой статье показана замена ремня ГРМ Шевроле Круз 1.6 и 1.8.

Согласно регламенту технического обслуживания проверку состояния ремня привода газораспределительного механизма (ГРМ) следует проводить каждые 15 тыс. км. Необходимо учитывать, что выход из строя ремня привода ГРМ (обрыв или срез зубьев) может привести к утыканию клапанов в поршни из-за рассогласования углов поворота коленчатого и распределительных валов и, как следствие, к дорогостоящему ремонту двигателя.

По достижении пробега в 150 тыс. км ремень привода ГРМ Chevrolet Cruze необходимо заменить независимо от его состояния.

Проверка состояния ремня привода ГРМ Chevrolet Cruze

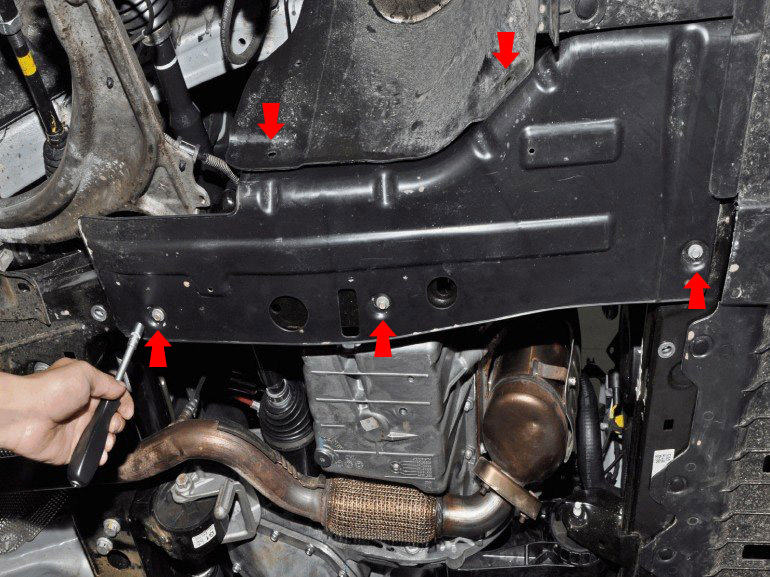

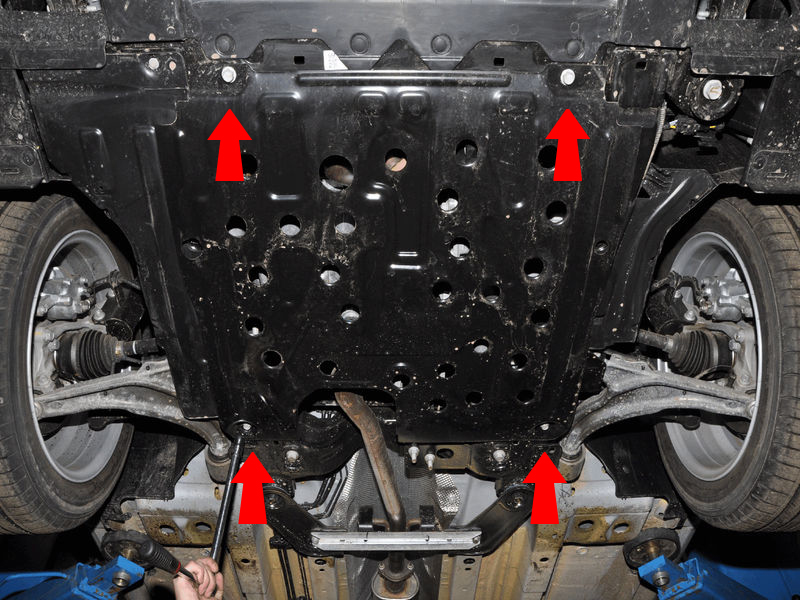

1. Открутите 4 болта защиты картера двигателя (болты показаны красной стрелкой).

Открутить крепление защиты двигателя на автомобиле Chevrolet Cruze J300 2008-2016

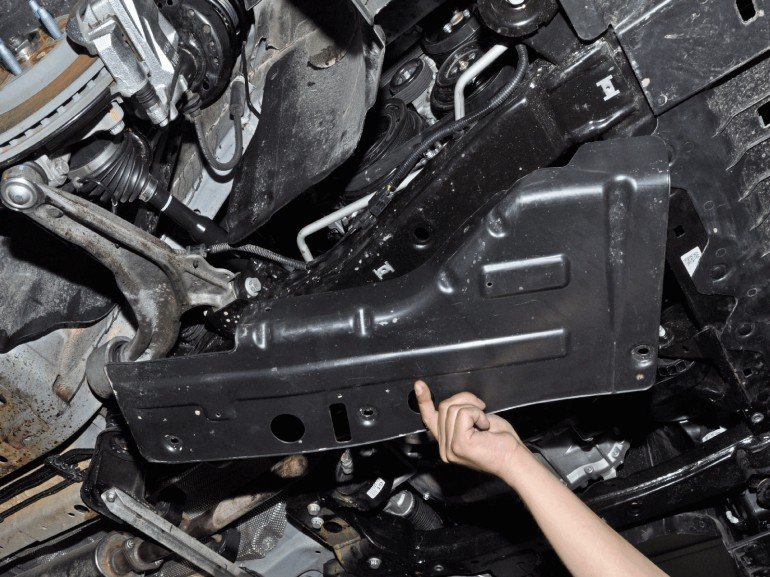

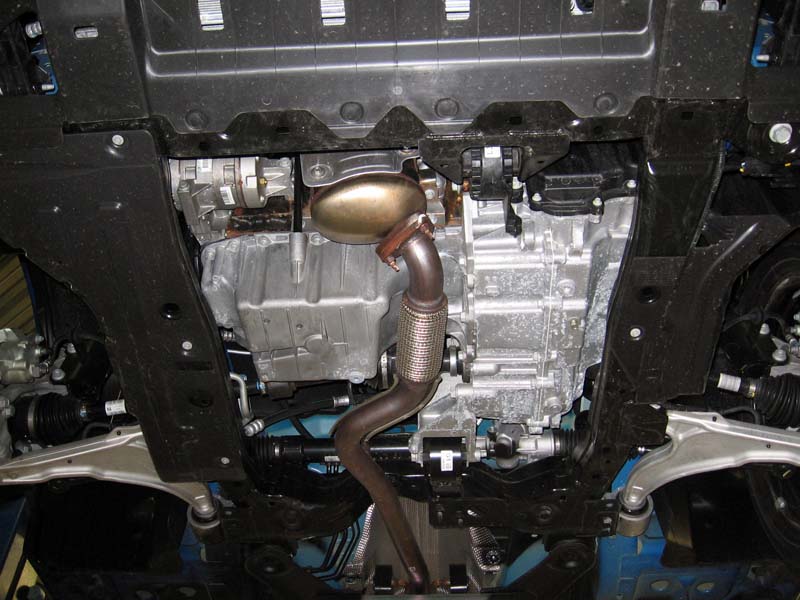

2. Снимите защиту.

Снять защиту картера двигателя на автомобиле Chevrolet Cruze J300 2008-2016

3. Снимите 2 пистона и открутите 3 болта крепления правого грязезащитного щитка моторного отсека.

Открутить крепление правого грязезащитного щитка на автомобиле Chevrolat Cruze J300 2008-2016

4. Сдвиньте правый щиток вниз и снимите его.

Снять правый грязезащитный щиток мотора на автомобиле Chevrolat Cruze J300 2008-2016

5. Открутите головкой E-10 верхнюю крышку ремня ГРМ.

Открутить крепление верхней крышки ремня ГРМ на автомобиле Chevroet Cruze J300 2008-2016

6. Снимите крышку.

Снять верхнюю крышку ремня ГРМ на автомобиле Chevrolat Cruze J300 2008-2016

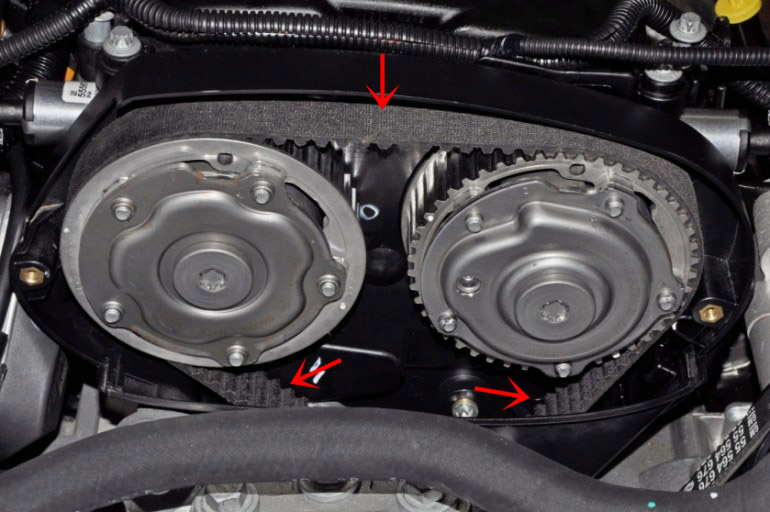

7. Визуально оцените состояние зубчатого ремня привода Chevrolet Cruze.

Проверить состояние ремня ГРМ на автомобиле Chevrolat Cruze J300 2008-2016

Примечание:

Поверхность зубчатой части ремня не должна иметь трещин, подрезов зубьев и отслоений ткани от резины, а обратная сторона ремня – износа, обнажающего нити корда, и следов подгорания. На торцевых поверхностях ремня не должно быть расслоений и разлохмачиваний. При наличии повреждений ремень необходимо заменить. Ремень также необходимо заменить при обнаружении на нем следов масла (перед заменой ремня причину его замасливания следует устранить) или при замене вышедшего из строя натяжного или направляющего ролика ремня.

Замена ремня привода ГРМ Chevrolet Cruze

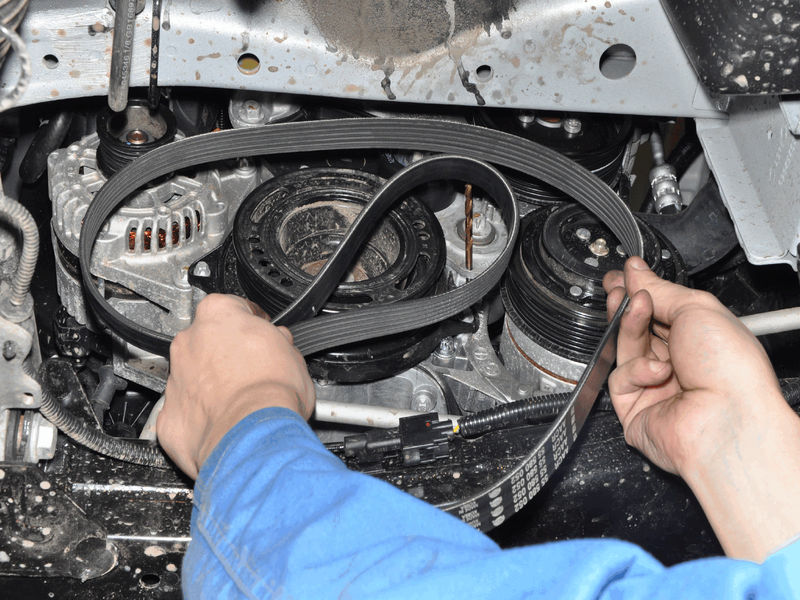

1. Для замены ремня ГРМ нужно снять ремень привода вспомогательных агрегатов и его натяжное устройство, как описано в этой статье.

Снять ремень вспомогательных агрегатов на автомобиле Chevrolat Cruze J300 2008-2016

Снять натяжное устройство ремня вспомогательных агрегатов на автомобиле Chevrolat Cruze J300 2008-2016

Натяжной ролик Шевроле Круз

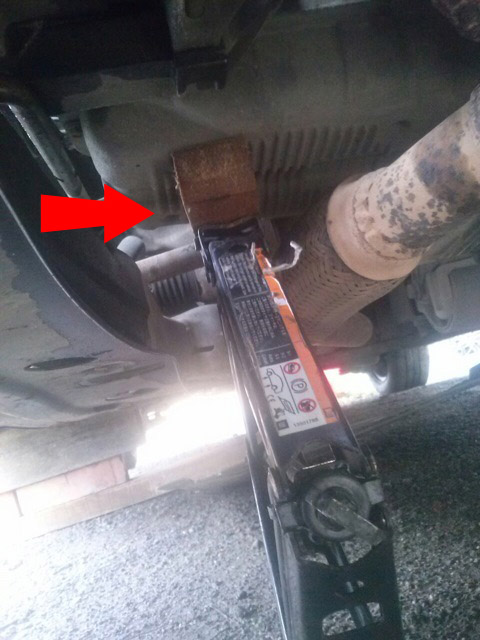

2. Подставьте под двигатель опору с бруском.

Установить домкрат по двигатель на автомобиле Chevrolet Cruze J300 2008-2016

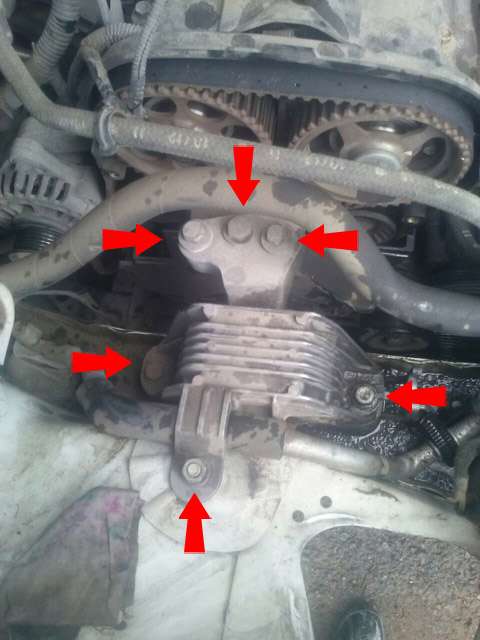

3. Головкой на 14 открутите 6 креплений правой опоры двигателя.

Расположение крепления правой опоры двигателя на автомобиле Chevrolet Cruze J300 2008-2016

Открутить крепление правой опоры двигателя на автомобиле Chevrolet Cruze J300 2008-2016

4. Снимите опору.

Правая опора двигателя на автомобиле Chevrolet Cruze J300 2008-2016

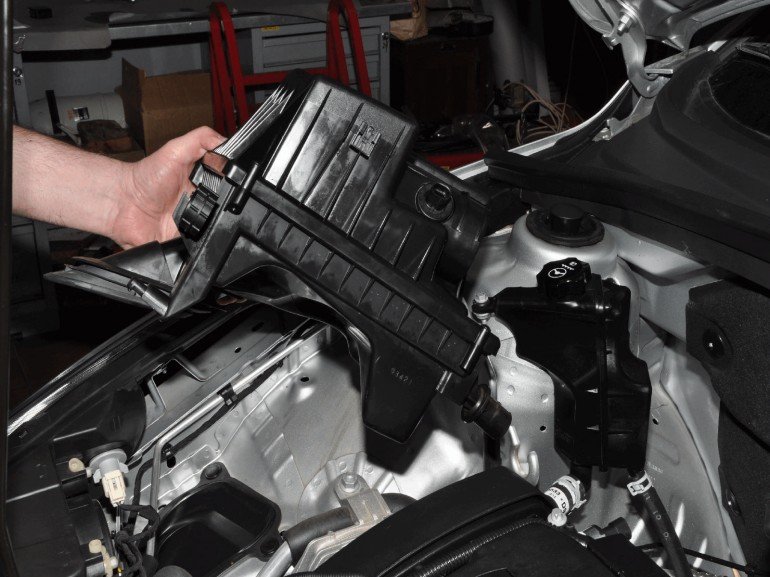

5. Снимите корпус воздушного фильтра.

Снять корпус воздушного фильтра на автомобиле Chevrolet Cruze J300 2008-2016

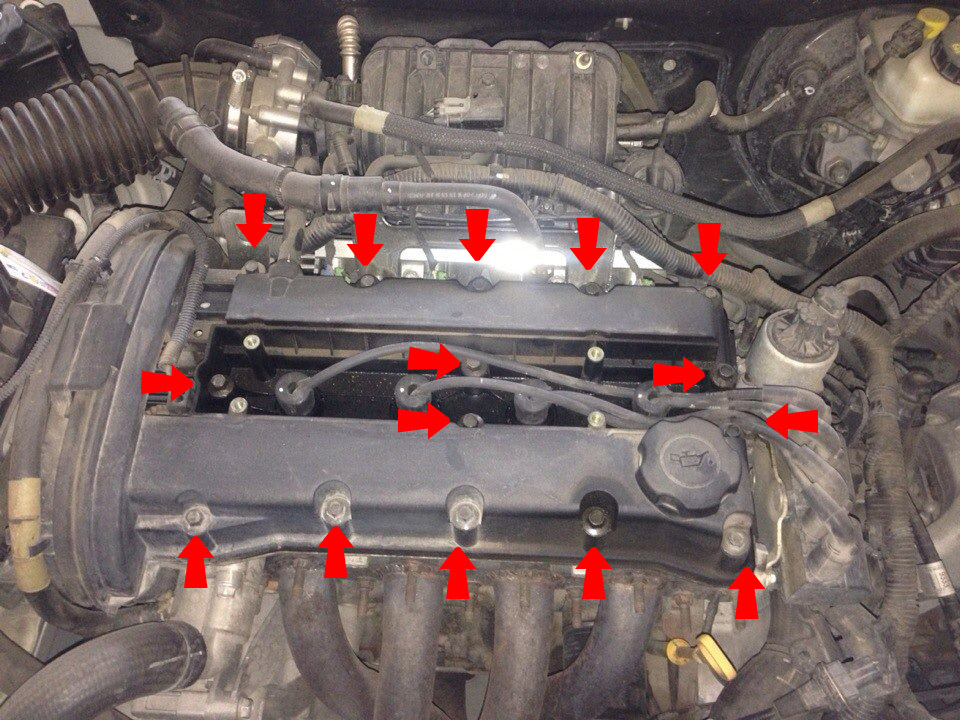

6. Головкой на 10 мм открутите 15 болтов крепления крышки блока цилиндров и снимите крышку.

Открутить крепление крышки ГБЦ на автомобиле Chevrolet Cruze J300 2008-2016

Примечание:

Перед снятием ремня устанавливаем коленчатый и распределительные валы в положение ВМТ (верхней мертвой точки) такта сжатия первого цилиндра.

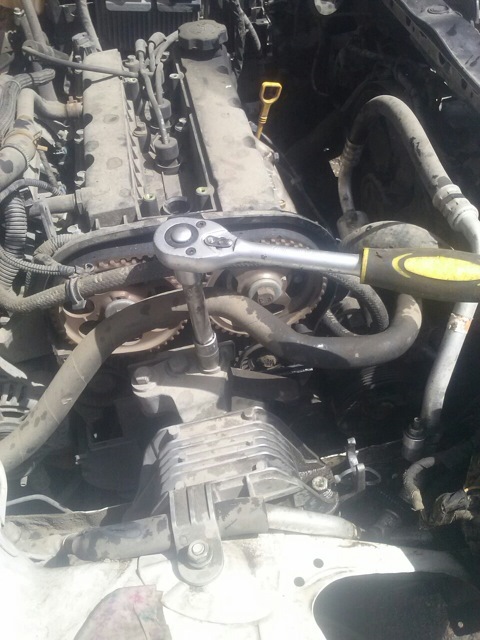

7. Поверните болт крепления шкива коленчатого вала до совпадения меток на коленчатом валу и на распредвалах.

Установить коленчатый и распределительный вал в положение ВМТ на автомобиле Chevrolet Cruze J300 2008-2016

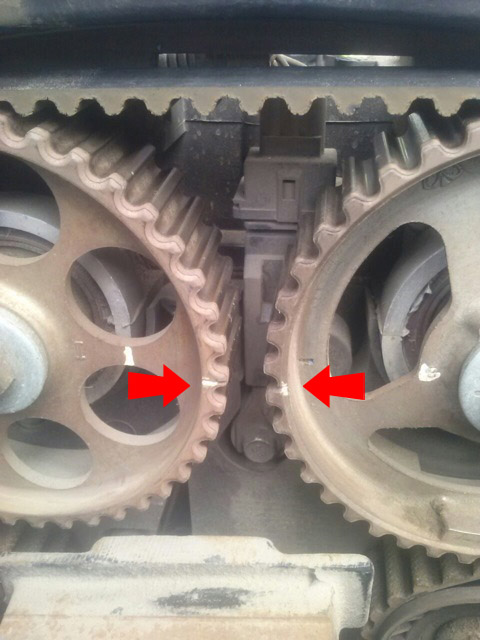

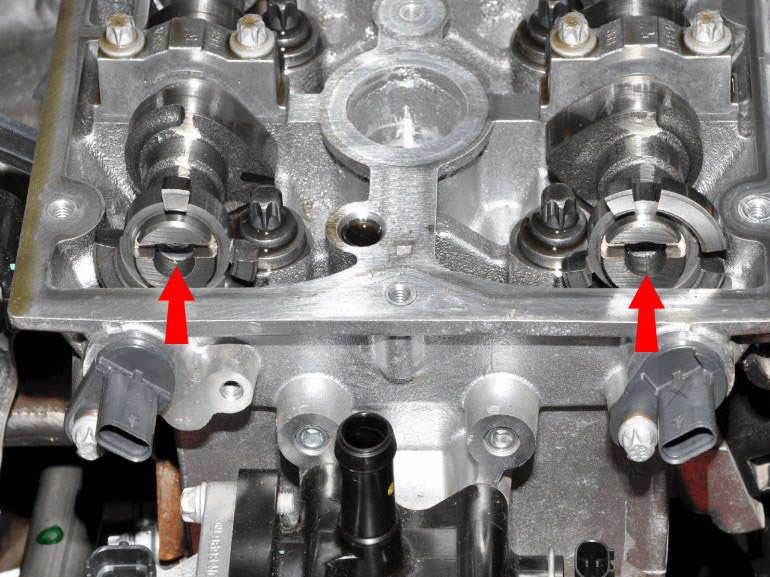

Метки на распределительных валах на автомобиле Chevrolet Cruze J300 2008-2016

Метки на распределительных валах

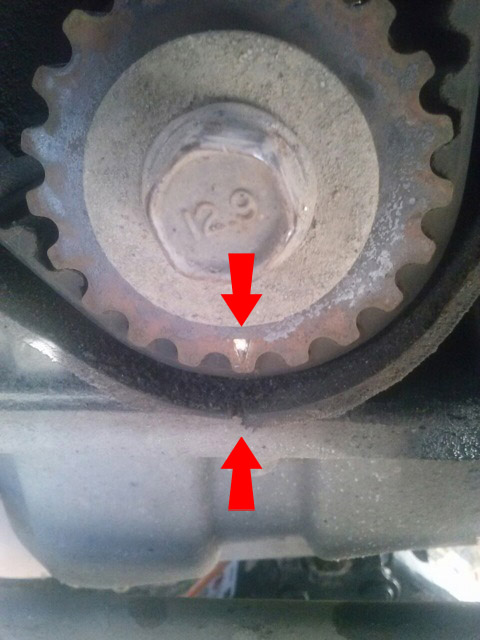

Метка на шкиве коленчатого вала на автомобиле Chevrolet Cruze J300 20085-2016

Метки на коленчатом валу

Примечание:

Если метки распредвалов Шевроле не совпадают, поворните коленчатый вал еще на один оборот (360º) по часовой стрелке и вновь проверьте правильность установки коленчатого вала и распределительных валов.

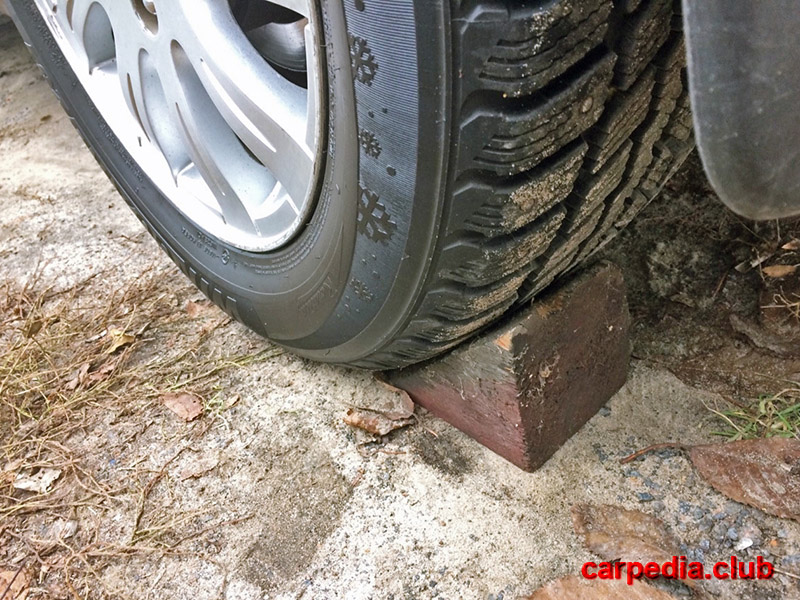

8. Установите под колеса автомобиля противооткатные упоры.

Установить упоры под колеса и открутить шкив вспомогательных агрегатов на автомобиле Chevrolet Cruze J300 2008-2016

9. Включите в коробке передач пятую передачу и поросите помощника сильно нажать и удерживать педаль тормоза, чтобы открутить шкив вспомогательных агрегатов.

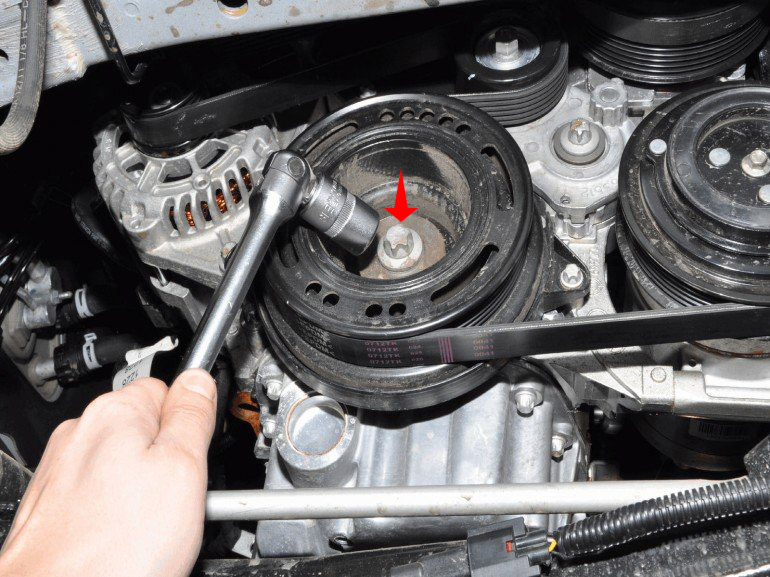

10. Головкой Е-18 открутите винт крепления шкива привода вспомогательных агрегатов.

Открутить винт крепления шкива вспомогательных агрегатов на автомобиле Chevrolet Cruze J300 2008-2016

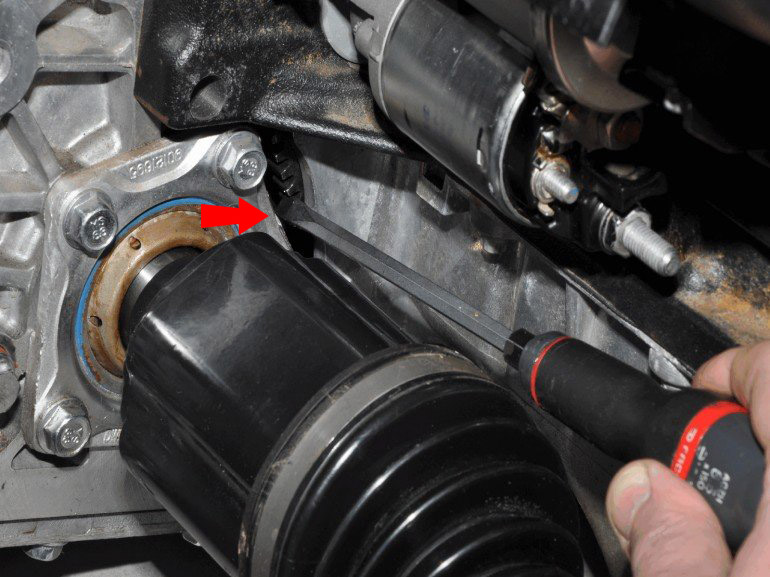

Примечание:

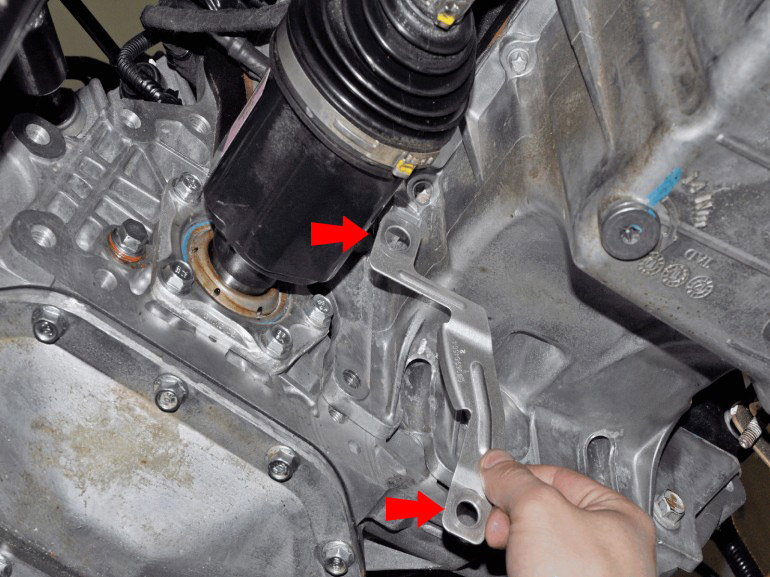

Если таким образом отвернуть винт крепления шкива не удалось, то, отвернув головкой «на 15» два болта, демонтируем грязезащитную пластину, закрывающую щель в месте соединения картера коробки передач и поддона картера двигателя – рядом с корпусом внутреннего шарнира привода правого колеса. Через щель вставляем между зубьями маховика шлицевую отвертку и опираем ее на крышку подшипника дифференциала, блокируя тем самым коленчатый вал от проворачивания.

Открутить грязезащитную пластину картера на автомобиле Chevrolet Cruze J300 2008-2016

Крепление грязезащитной пластины

Отверткой заблокировать коленчатый вал на автомобиле Chevrolet Cruze J300 2008-2016

Блокировка коленчатого вала

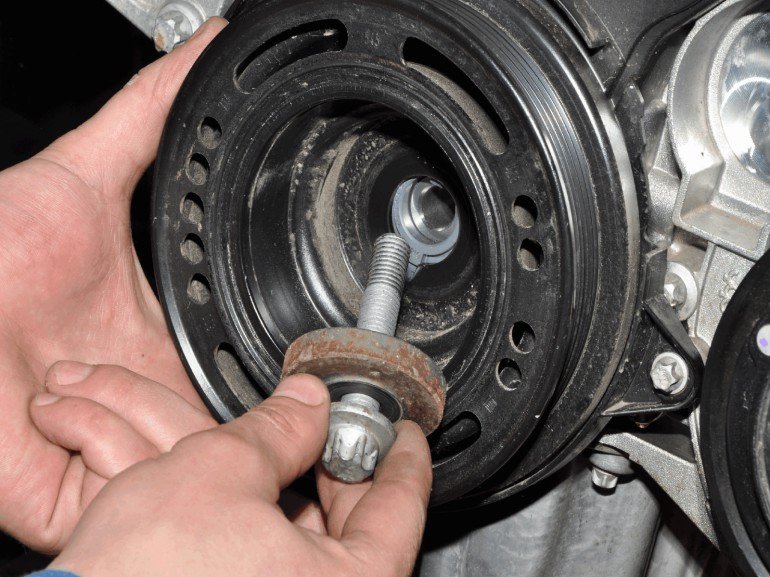

11. Открутите и извлеките винт крепления шкива привода вспомогательных агрегатов.

Расположение винта крепления шкива вспомогательных агрегатов на автомобиле Chevrolet Cruze J300 2008-2016

Достать винт крепления шкива вспомогательных агрегатов на автомобиле Chevrolet Cruze J300 2008-2016

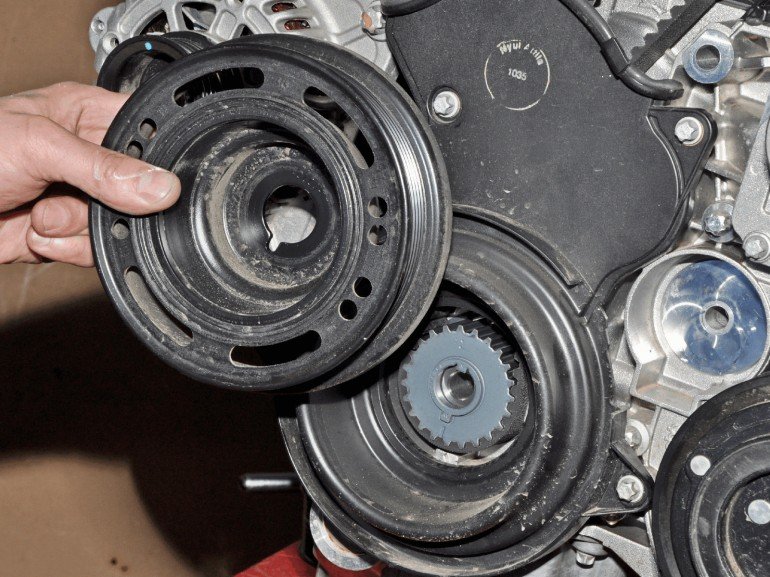

12. Снимите шкив вспомогательных агрегатов.

Снять шкив вспомогательных агрегатов на автомобиле Chevrolet Cruze J300 2008-2016

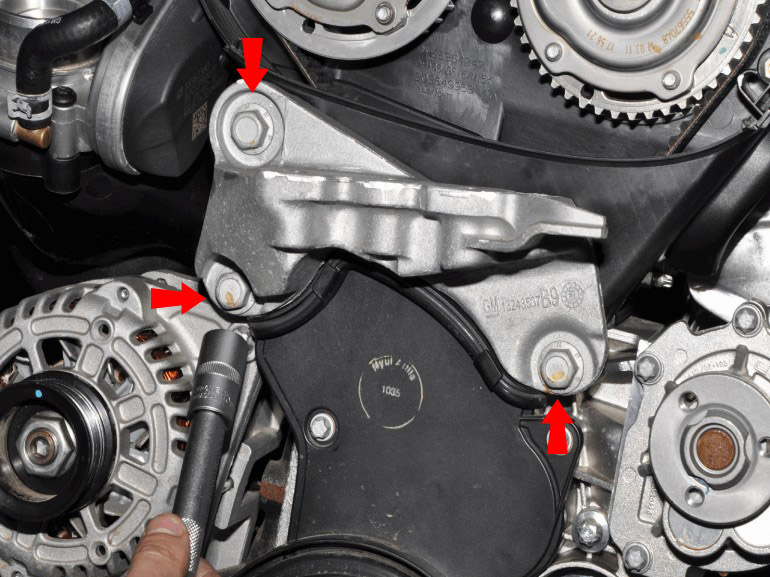

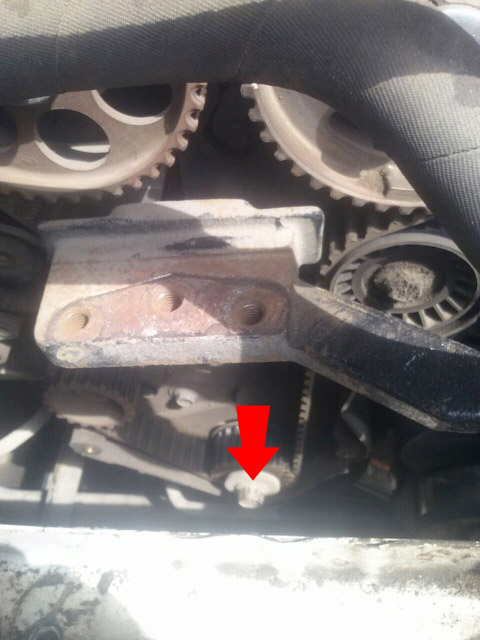

13. Головкой на 15 открутите 3 болта крепления кронштейна правой опоры силового агрегата (шкив насоса охлаждающей жидкости для наглядности снят).

Открутить три крепления правой опоры силового агрегата на автомобиле Chevrolet Cruze J300 2008-2016

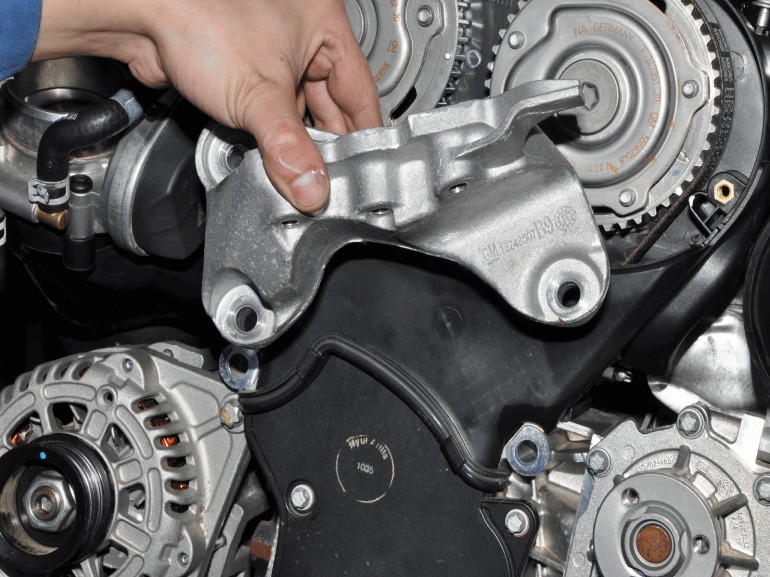

14. Снимите кронштейн.

Снять кронштейн силового агрегата на автомобиле Chevrolet Cruze J300 2008-2016

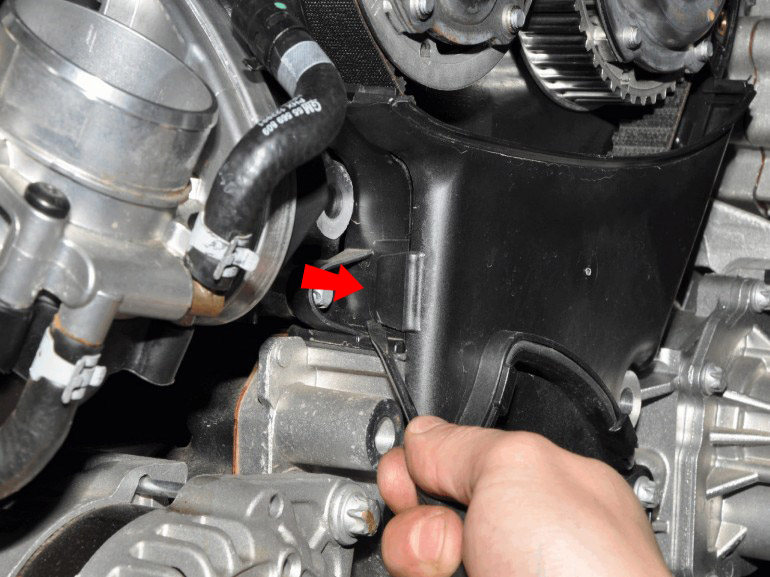

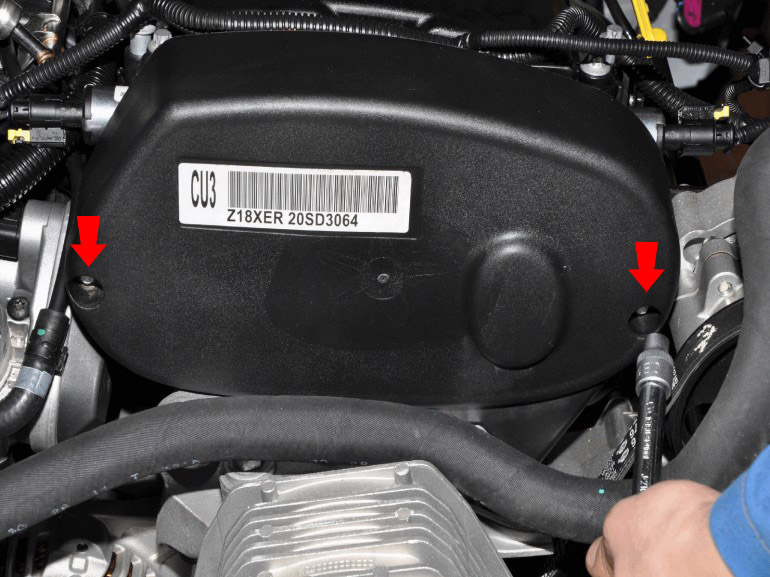

15. Отсоедините 2 фиксатора средней крышки привода ГРМ.

Отсоединить фиксатор крышки привода ГРМ на автомобиле Chevrolet Cruze J300 2008-2016

Расположение крепления средней крышки ГРМ на автомобиле Chevrolet Cruze J300 2008-2016

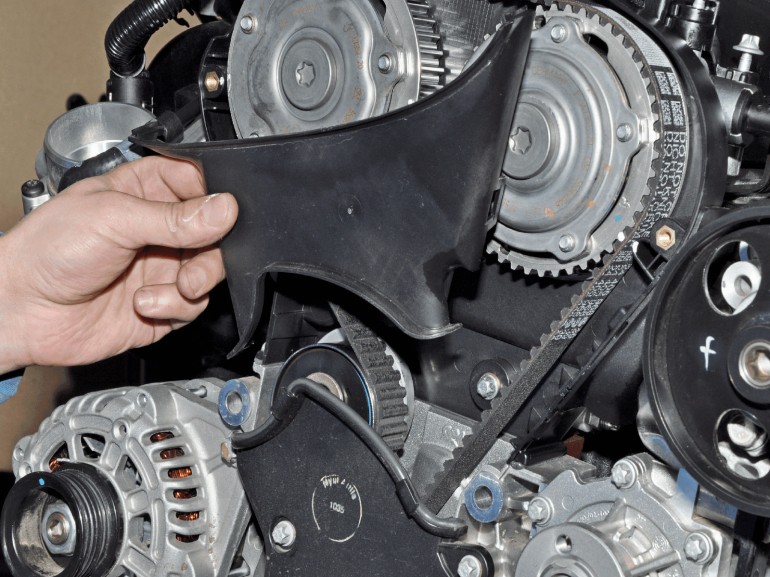

16. Снимите крышку.

Отсоединить среднюю крышку ремня ГРМ на автомобиле Chevrolet Cruze J300 2008-2016

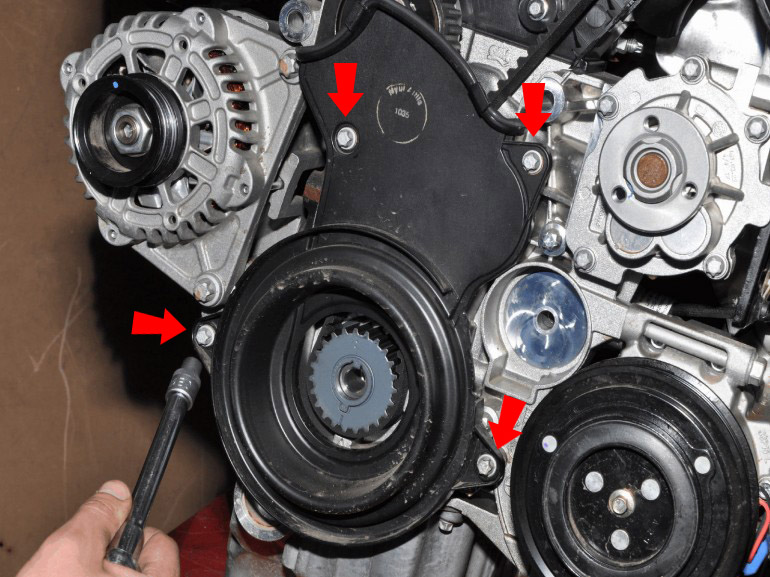

17. Головкой E-10 отверните 4 болта крепления нижней крышки ГРМ.

Отвернуть крепления нижней крышки ГРМ на автомобиле Chevrolet Cruze J300 2008-2016

18. Снимите крышку.

Снять нижнюю крышку ГРМ на автомобиле Chevrolet Cruze J300 2008-2016

Примечание:

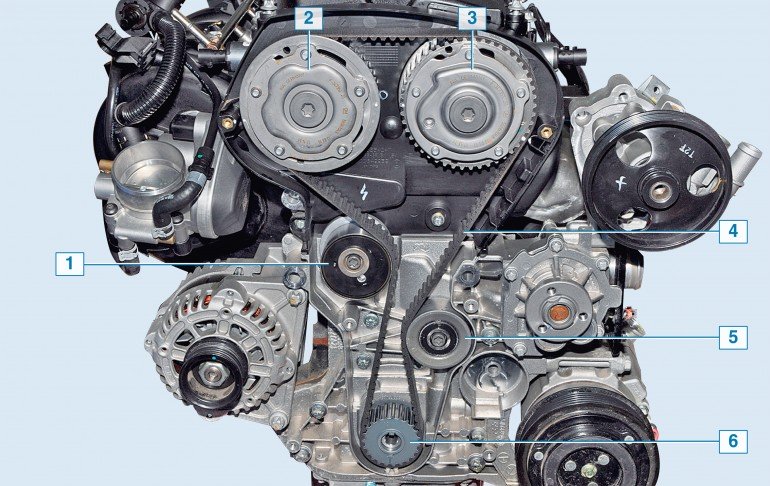

Схема привода газораспределительного механизма двигателя на автомобиле Chevrolet Cruze J300 2008-2016

Схема привода газораспределительного механизма двигателя:

  • 1 – натяжной ролик ремня;
  • 2 – исполнительный механизм системы регулирования фаз распределительного вала впускных клапанов;
  • 3 – исполнительный механизм системы регулирования фаз распределительного вала выпускных клапанов;
  • 4 – зубчатый ремень привода ГРМ;
  • 5 – направляющий ролик ремня;
  • 6 – зубчатый шкив коленчатого вала.

19. Снова проверьте правильность установки фаз газораспределения двигателя.

Проверить метки распределительного вала на автомобиле Chevrolet Cruze J300 2008-2016

Метки распределительного вала

Проверить метки на коленчатом валу на автомобиле Chevrolet Cruze J300 2008-2016

Метки на коленчатом валу

Примечание:

При необходимости поворните коленчатый вал в требуемое положение за винт крепления шкива вспомогательных агрегатов (как описано в 13-ом пункте), ввернутый на место через подходящую упорную втулку.​

Полезный совет:

Для того чтобы при замене ремня ГРМ Шевроле Круз зафиксировать распределительные валы от проворачивания, необходимо изготовить приспособление из металлической пластины или уголка, а так же можно вставить специальное приспособление и зафиксировать шкивы не снимая крышку головки блока цилиндров.

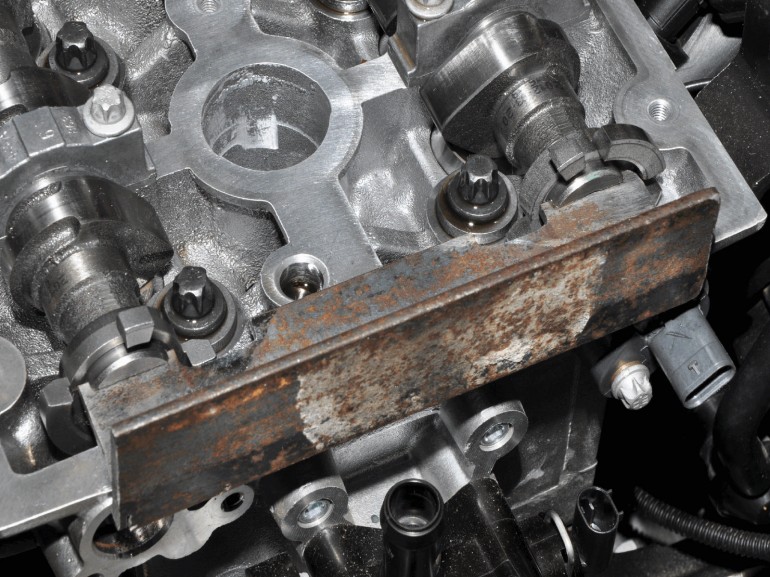

Приспособление для фиксации распределительных валов на автомобиле Chevrolet Cruze J300 2008-2016

Приспособление для фиксации распределительных валов

Зафиксировать шкивы для замены ремня ГРМ на автомобиле Chevrolet Cruze J300 2008-2016

Специальное приспособление для фиксации распределительных валов

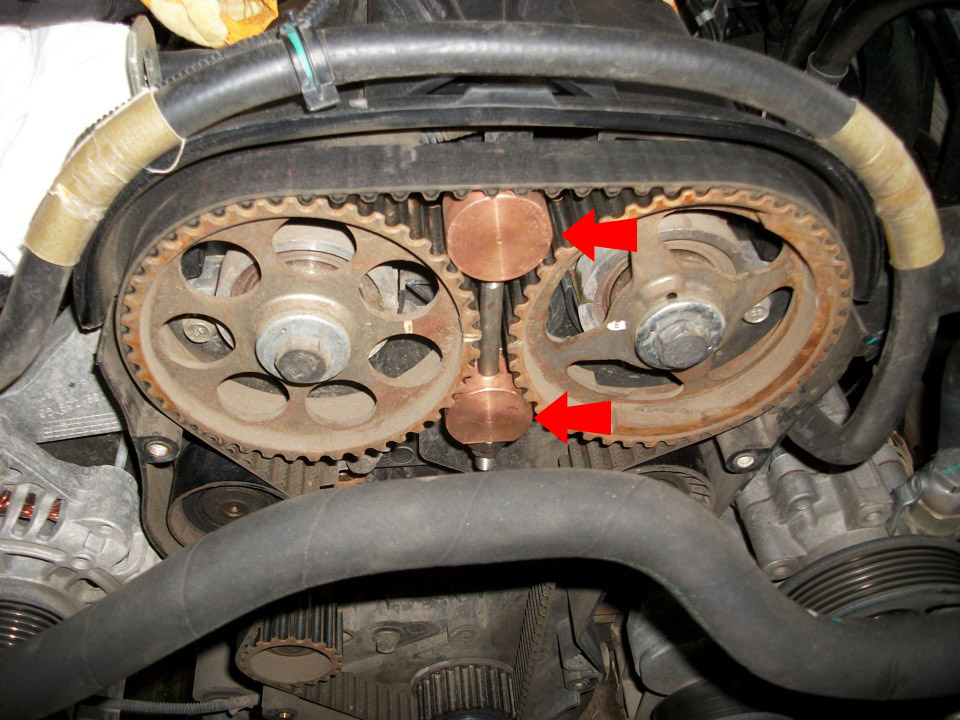

20. Вставьте приспособление в пазы на хвостовиках распределительных валов.

Расположение хвостовиков распределительных валов на автомобиле Chevrolet Cruze J300 2008-2016

21. Зафиксируйте распределительные валы.

Зафиксировать от проворачивания распределительные валы на автомобиле Chevrolet Cruze J300 2008-2016

Примечание:

Пластина зафиксирует валы друг относительно друга.

ПРЕДУПРЕЖДЕНИЕ:

Во избежание повреждения задающих дисков датчиков положения распределительных валов, устанавливайте пластину так, чтобы она не касалась дисков. Для этого в пластине выполнены два углубления.

22. Вставьте шестигранник на 6 мм в натяжительный ролик ремня, и поверните шестигранник по часовой стрелке. Стяните ремень с ролика.

Ослабить ролик ремня ГРМ 55574864 на автомобиле Chevrolet Cruze J300 2008-2016

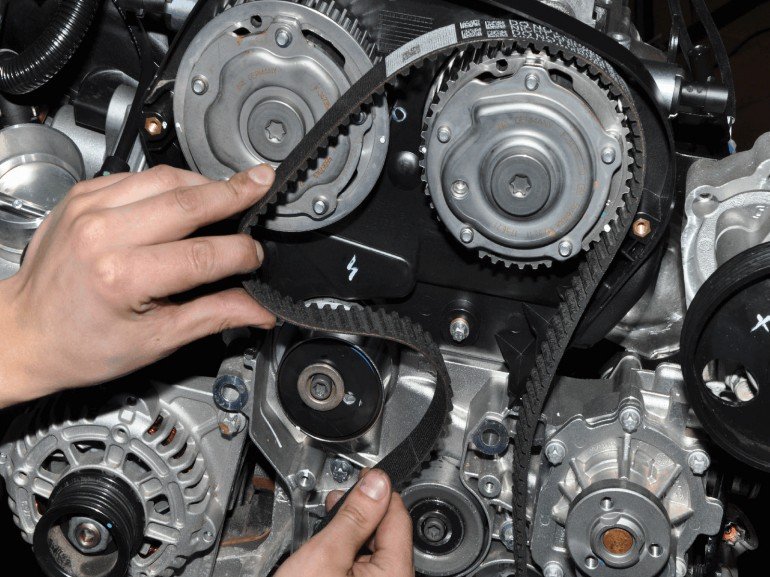

23. Снимите ремень ГРМ Шевроле Круз 1.8 с распределительных валов и коленчатого вала.

Снять ремень ГРМ 24422964 на автомобиле Chevrolet Cruze J300 2008-2016

ПРЕДУПРЕЖДЕНИЕ:

После снятия ремня коленчатый вал нельзя поворачивать во избежание утыкания клапанов в поршни.

24. При необходимости замены натяжного ролика ГРМ на Шевроле Круз, ключом Torx T-50 открутите его крепление.

Открутить натяжитель ремня ГРМ 55574864 на автомобиле Chevrolet Cruze J300 2008-2016

25. Снимите ролик и замените его на новый.

Натяжной ролик ремня ГРМ 55574864 на автомобиле Chevrolet Cruze J300 2008-2016

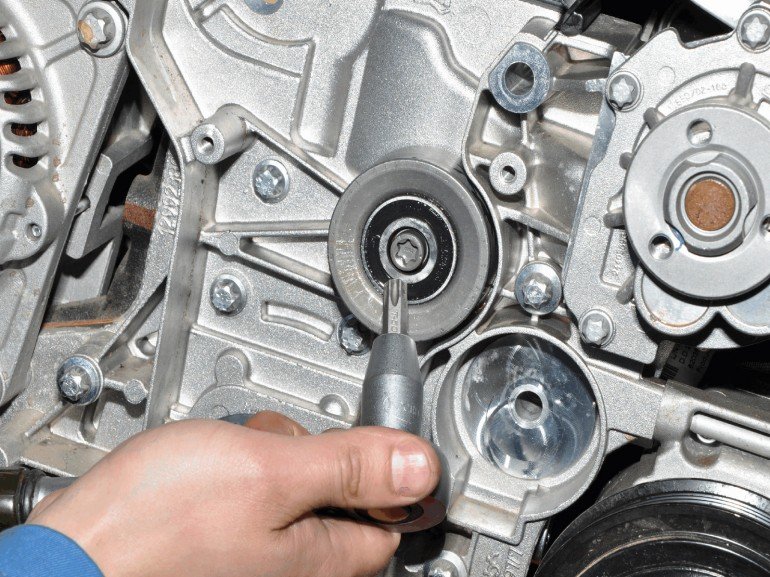

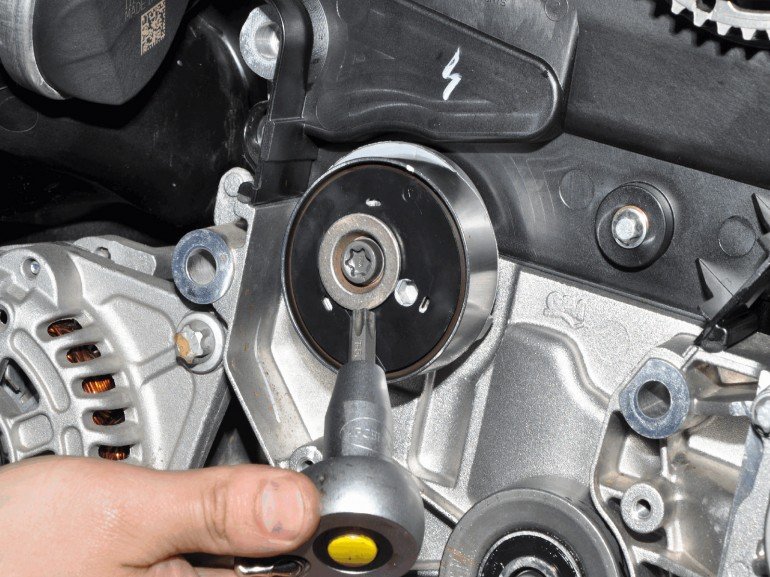

26. Для замены направляющего ролика ремня, ключом Torx T-50 открутите крепления ролика.

Открутить направляющий ролик ремня ГРМ 24436052 на автомобиле Chevrolet Cruze J300 2008-2016

Снять обводной ролик ГРМ 24436052 на автомобиле chevrolet Cruze J300 2008-2016

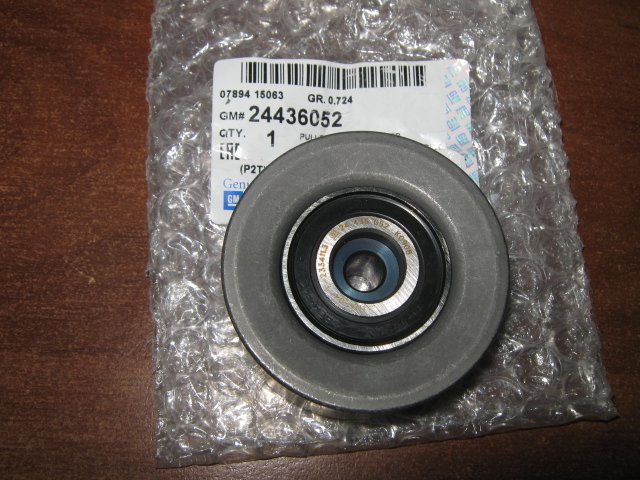

Обводной ролик ГРМ Шевроле

27. Установите все снятые детали в порядке, обратном снятию.

Примечание:

Перед монтажом ремня, проверьте по совпадению установочных меток (смотрите 13 пункт) правильность установки коленчатого вала и корпусов исполнительных механизмов распределительных валов системы регулирования фаз. При необходимости, поворните коленчатый вал и зубчатые шкивы распределительных валов в нужное положение. Наденьте ремень на зубчатые шкивы коленчатого и распределительных валов и заведите ремень за направляющий ролик. Повернув натяжной ролик по часовой стрелке, заводите за него ремень и отпустите ролик. При этом ремень автоматически натянется.

Выньте фиксирующее приспособление из пазов хвостовиков распределительных валов. Проверните коленчатый вал на два оборота по часовой стрелке за винт крепления шкива привода вспомогательных агрегатов.

Вновь проверьте фазы газораспределения. В случае несовпадения установочных меток, повторите процедуру установки ремня привода ГРМ Шевроле Круз.

Затяните винт крепления шкива привода вспомогательных агрегатов вначале моментом 95 Н·м. Далее доверните на 30°, а затем еще на 15°.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
