Замена ремней привода вспомогательных агрегатов Chevrolet Cruze

Инструменты:

• Вороток под торцевую насадку 3/4"
• Насадка на вороток 8 мм
• Насадка на вороток 13 мм
• Насадка на вороток E-14
• Насадка на вороток E-18
• Насадка на вороток двенадцатигранная 19 мм
• Отвертка плоская средняя / монтажная лопатка
• Сверло (5.5 мм)
• Лак

Детали и расходники:

• Ремень насоса гидроусилителя (маркировка ремня 4РК-643, четырехклиновой, длина 643 мм) (55564676)

• Ремень вспомогательных агрегатов с кондиционером (маркировка ремня 6РК 1555, шестиклиновой, длиной 1555 мм) (55563925)
• Ремень вспомогательных агрегатов без кондиционера (маркировка ремня 6PK, длина 1453 мм) (55565302)
• Натяжной ролик ремня привода вспомогательных агрегатов (при необходимости) (55563512)

Примечание:

В этой статье показана замена ремня вспомогательных агрегатов Шевроле.

Для замены ремня насоса гидроусилителя включаем высшую передачу в коробке передач и толкаем автомобиль назад до совмещения отверстий в шкиве насоса с болтами крепления насоса.

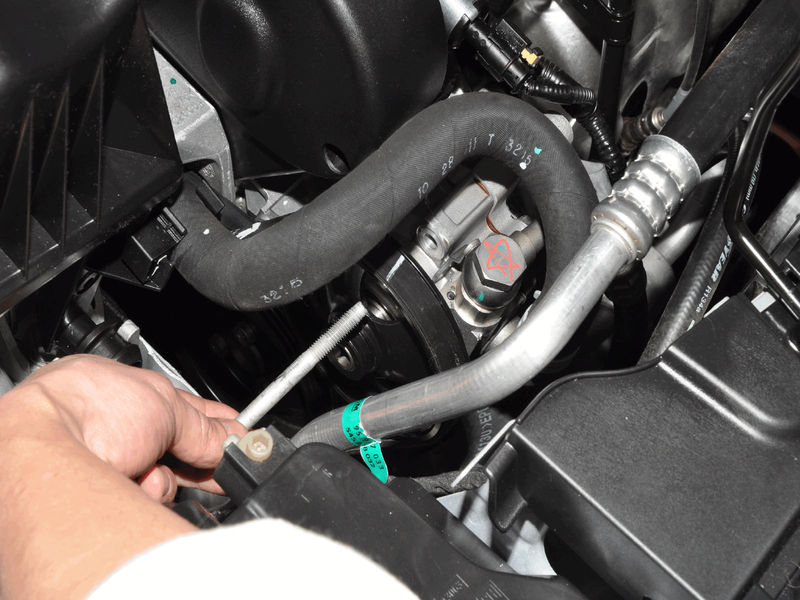

1. Через отверстие в шкиве насоса головкой «на 13» отворачиваем верхний болт крепления насоса и извлеките болт.

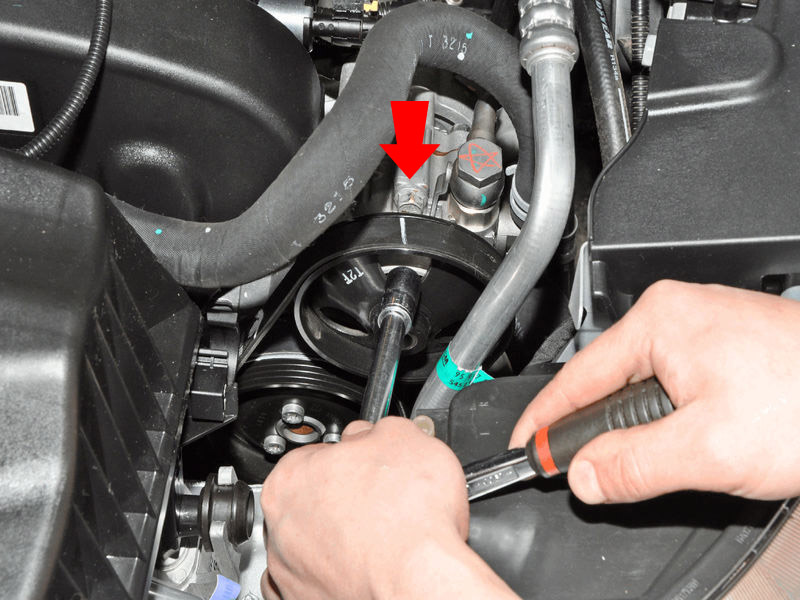

Верхний болт крепление насоса ГУР Шевроле.

Примечание:

Аналогично ослабляем затяжку нижнего болта крепления насоса и поворачиваем насос к двигателю.

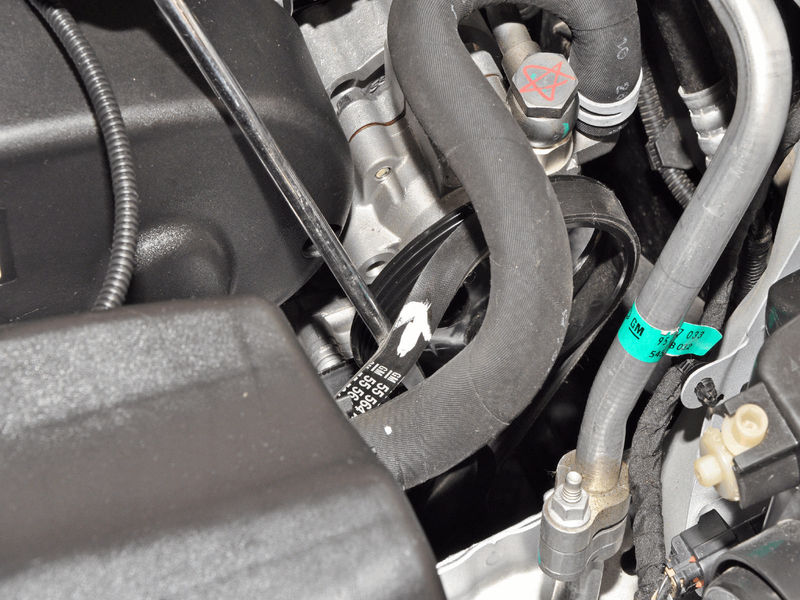

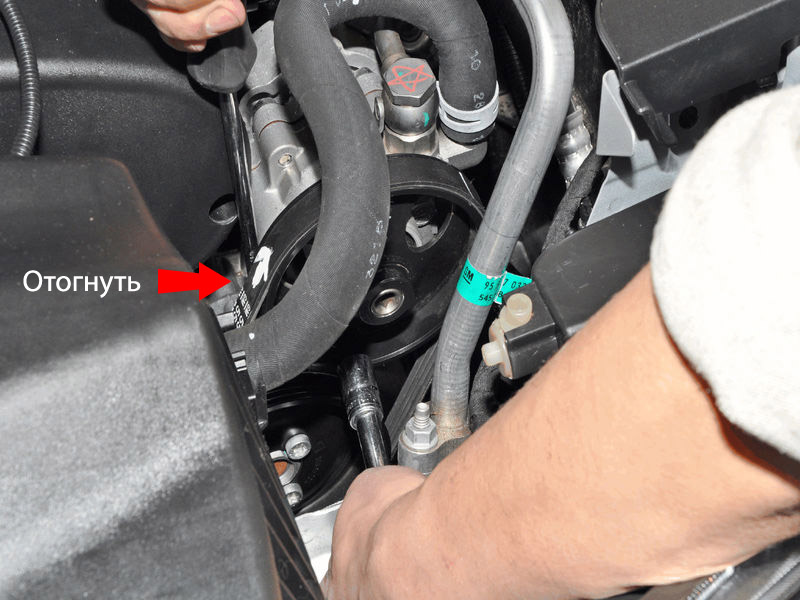

2. Плоской отверткой сдвиньте ремень вспомогательных агрегатов Шевроле Круз со шкива насоса гидроусилителя и извлеките его из моторного отсека.

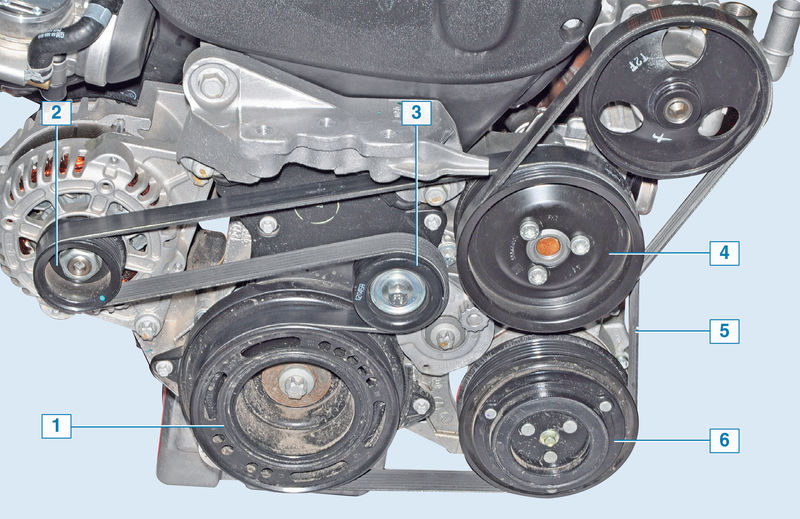

Схема привода вспомогательных агрегатов автомобиля с кондиционером:

1 — шкив привода вспомогательных агрегатов;

2 — шкив генератора;

3 — натяжной ролик;

4 — шкив насоса охлаждающей жидкости;

5 — ремень привода вспомогательных агрегатов;

6 — шкив компрессора кондиционера.

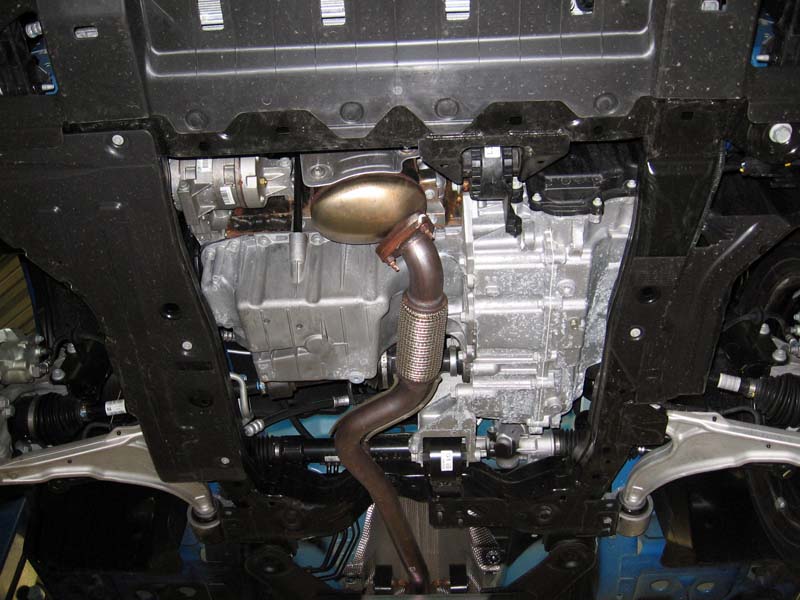

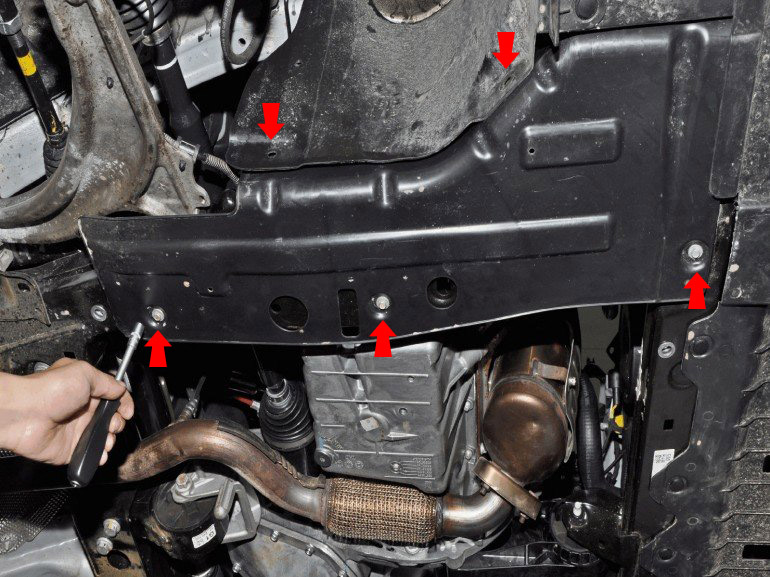

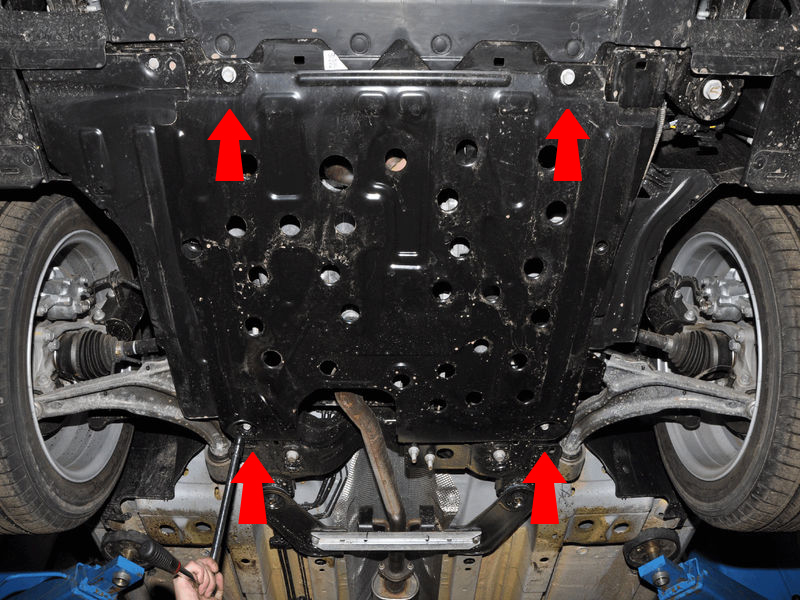

3. Открутите четыре болта защиты картера двигателя (болты показаны стрелками) и снимите защиту.

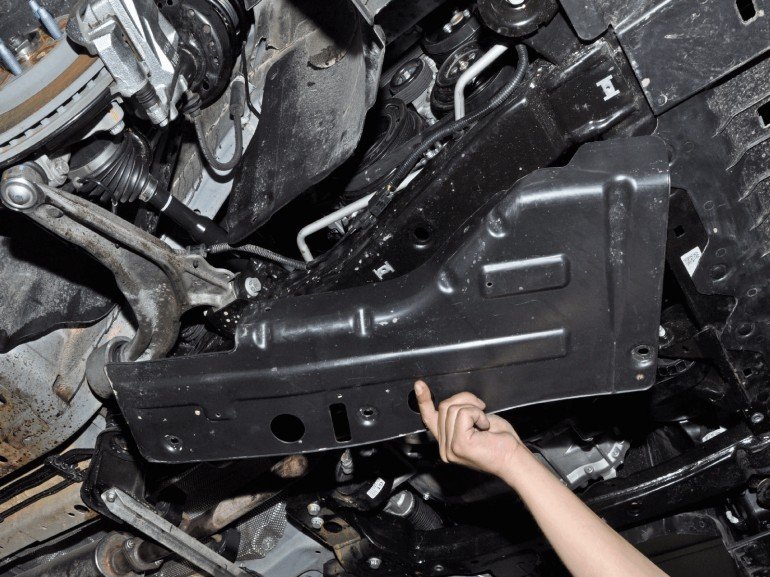

Защита картера двигателя Шевроле.

4. Снимите два пистона и открутите три болта крепления правого грязезащитного щитка моторного отсека.

5. Сдвиньте правый щиток вниз и снимите его.

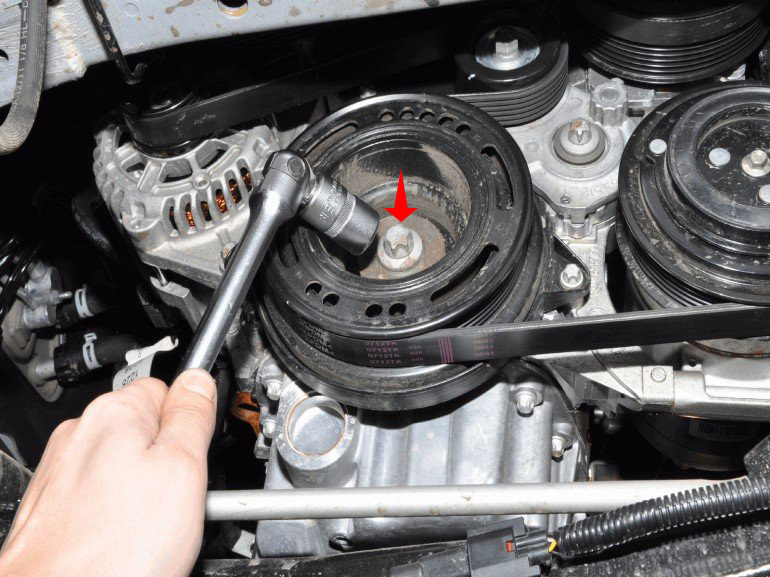

6. Головкой E-18 поверните коленчатый вал Шевроле по часовой стрелке за винт крепления шкива и оцените состояние ремня.

Примечание:

Поверхность ремня не должна иметь трещин, подрезов и отслоений ткани от резины, а обратная сторона ремня – износа, обнажающего нити корда, и следов подгорания. На торцевых поверхностях ремня не должно быть расслоений и разлохмачиваний. При наличии повреждений ремень необходимо заменить. Ремень также необходимо заменить при обнаружении на нем следов масла (перед заменой ремня причину его замасливания следует устранить) или при замене вышедшего из строя натяжного или направляющего ролика ремня.

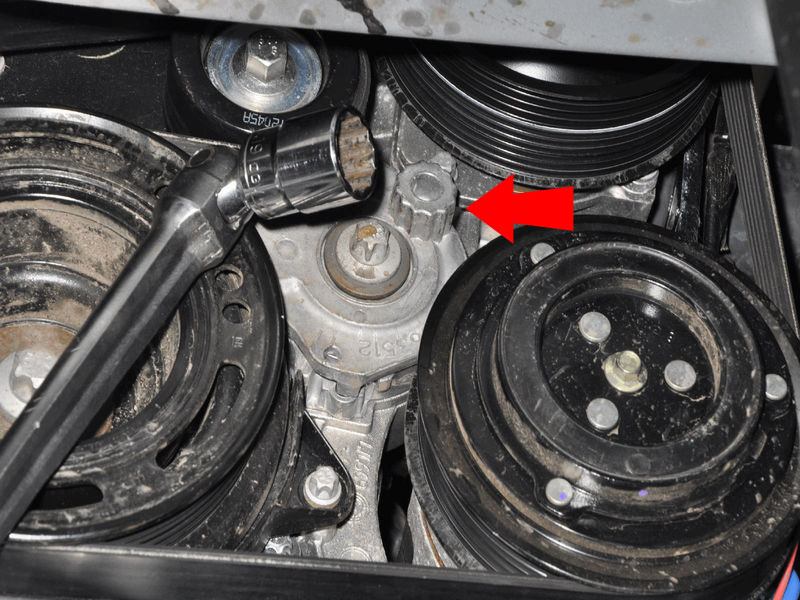

7. Двенадцатигранной головкой на 19 поверните кронштейн ролика против часовой стрелки, преодолевая сопротивление пружины натяжного устройства, до совпадения отверстий в кронштейне и корпусе натяжного устройства.

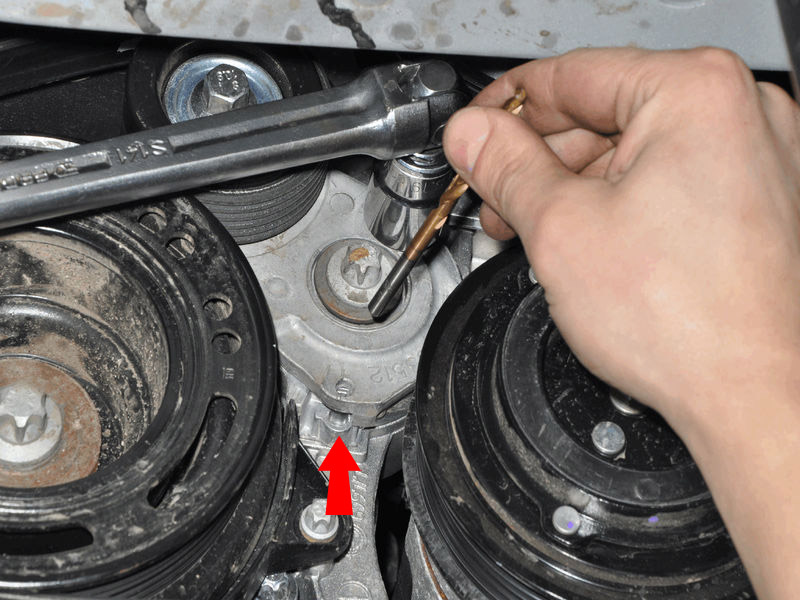

8. Вставьте в отверстия стержень диаметром 5,5 мм (например, хвостовик сверла).

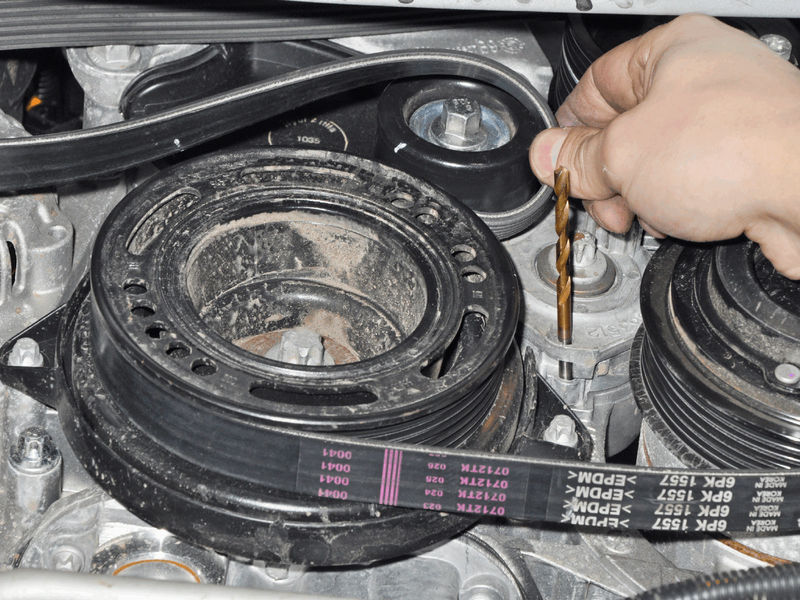

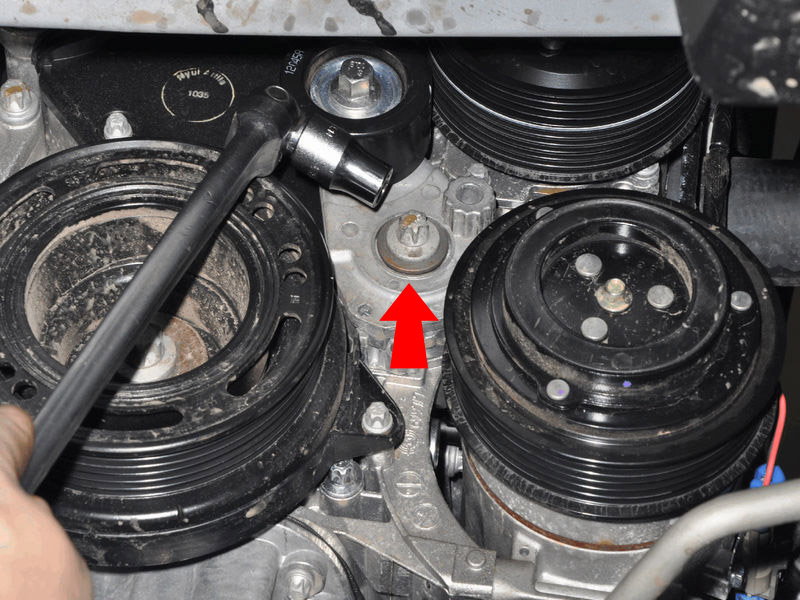

Зафиксировать натяжной ролик Шевроле Круз.

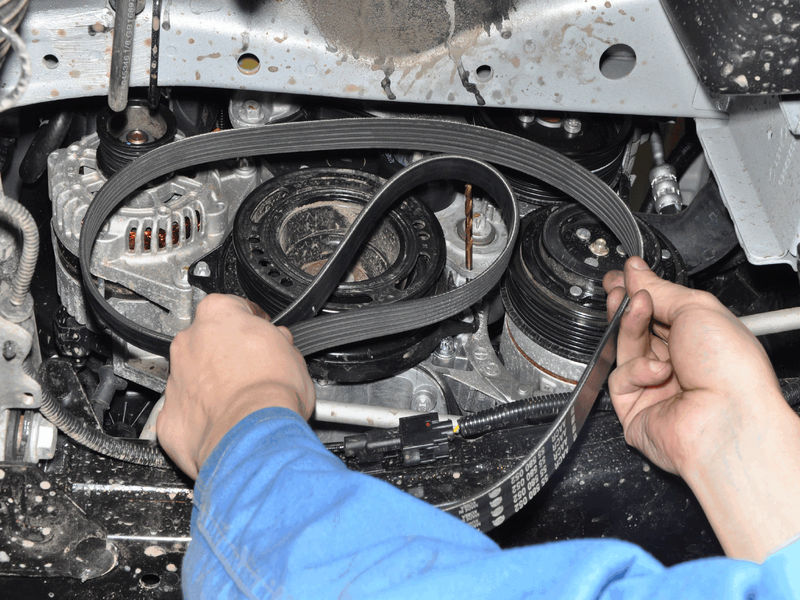

9. Снимите ремень с натяжителя и со всех шкивов.

Примечание:

Если ремень снимаем не для замены (например, при демонтаже генератора), перед началом работы помечаем направление вращения ремня.

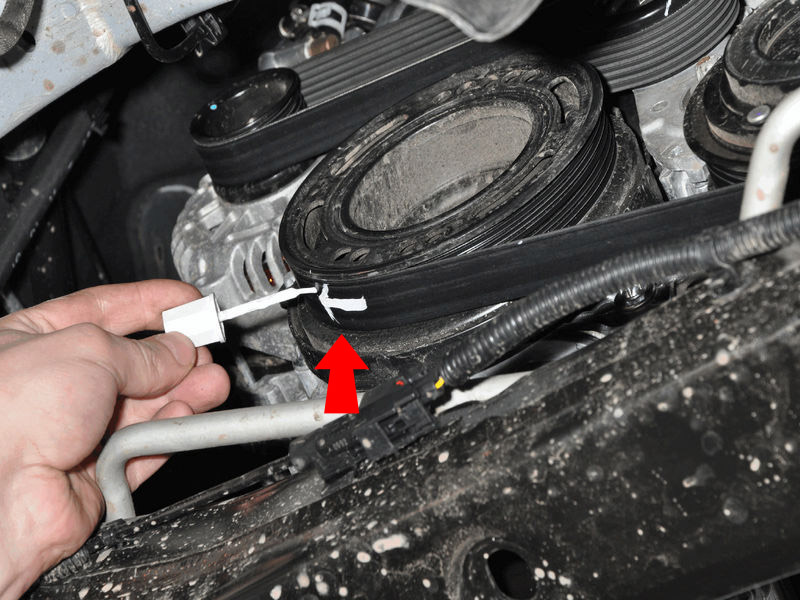

Пометить направление ремня.

10. Если нужно заменить натяжной ролик, то открутите его головкой E-14.

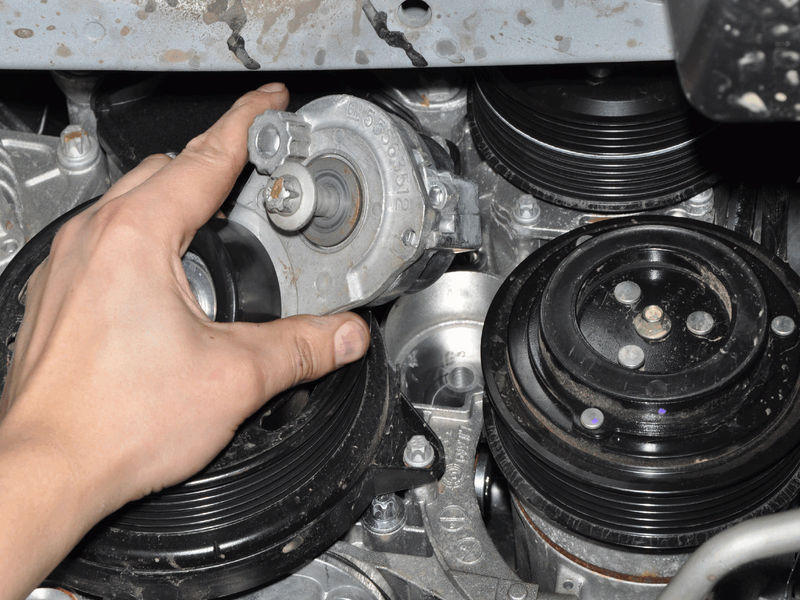

Извлечь натяжитель вспомогательного ремня Шевроле.

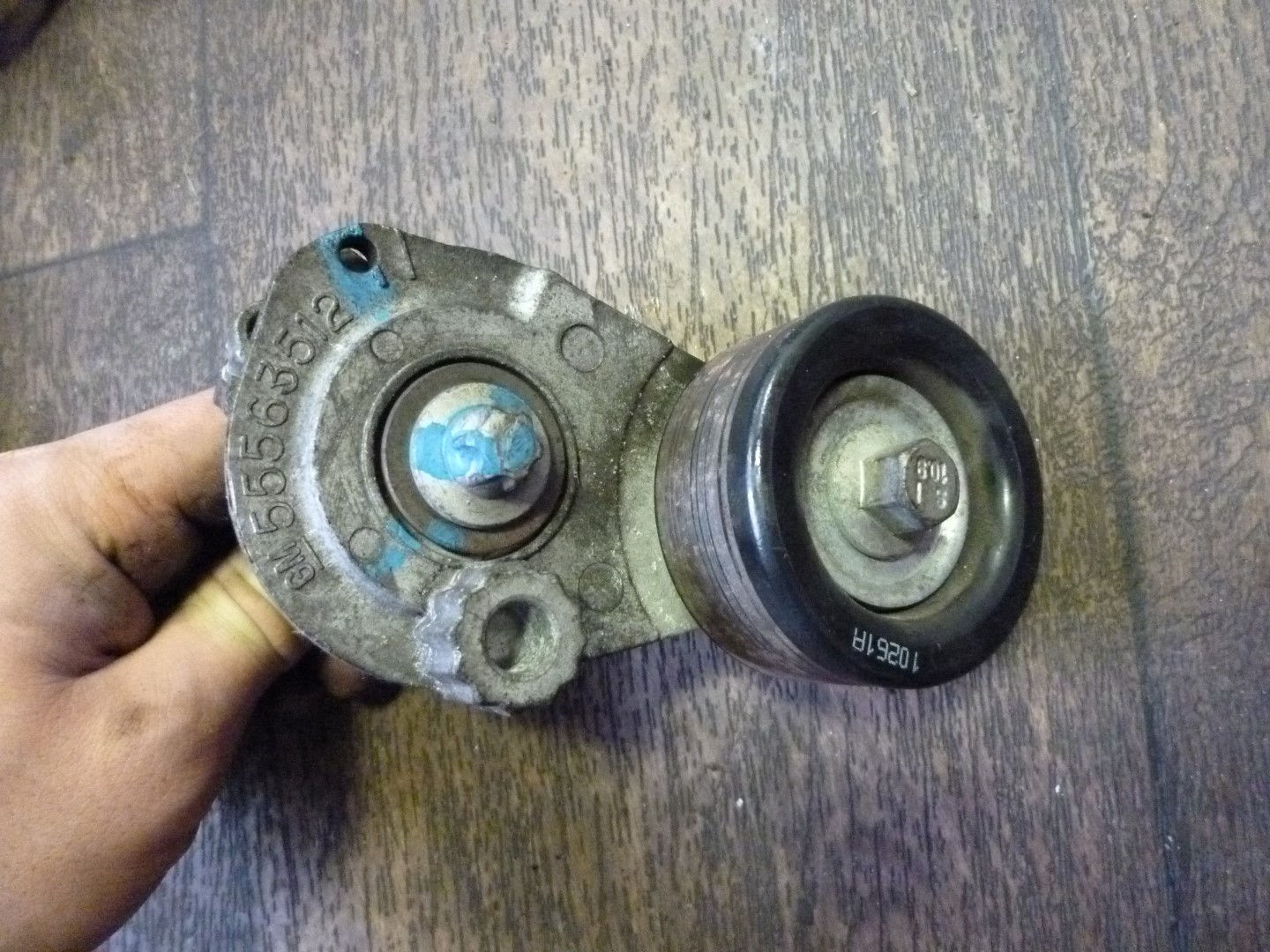

Натяжной ролик Шевроле Круз.

11. Установка вспомогательного ремня Шевроле происходит в порядке, обратном снятию.

Примечание:

Надеваем новый ремень на шкив насоса охлаждающей жидкости и шкив насоса гидроусилителя. Для натяжения ремня монтажной лопаткой или большой отверткой отжимаем насос гидроусилителя от двигателя (до совмещения отверстий под верхний болт крепления насоса), заворачиваем и затягиваем верхний, а так же нижний болт крепления насоса.
