Проверка и регулировка тепловых зазоров в приводе клапанов F18D Chevrolet Cruze

print share
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено

Инструменты:

  • Вороток под торцевую насадку 3/4"
  • Насадка на вороток E-14
  • Насадка на вороток E-10
  • Насадка на вороток E-18
  • Насадка на вороток 8 мм
  • Насадка на вороток 13 мм
  • Насадка на вороток 10 мм
  • Насадка на вороток 14 мм
  • Насадка на вороток 15 мм
  • Насадка на вороток 17 мм
  • Шестигранный ключ 6 мм
  • Гаечный ключ рожковый 24 мм
  • Ключ с наконечником Torx (звездочка) Т50 (при необходимости)
  • Динамометрический ключ
  • Насадка на вороток двенадцатигранная 19 мм
  • Отвертка плоская средняя
  • Монтажная лопатка (при необходимости)
  • Сверло (5.5 мм)
  • Домкрат винтовой
  • Упор (башмак) противооткатный
  • Приспособление для фиксации шкивов​ (при необходимости)
  • Микрометр
  • Щуп плоский
  • Шарошка
  • Сверловой станок
  • Наждачный камень

Детали и расходники:

  • Брусок
  • Металлическая пластина (уголок)
  • Уайт-спирит
  • Ветошь
  • Герметик
  • Прокладка головки блока цилиндров (при необходимости) (96353002)
  • Толкатель клапанов (при необходимости) (96376400)
  • Моторное масло

Примечание:

В этой статье показана регулировка клапанов Шевроле Круз.

Проверку тепловых зазоров в приводе клапанов выполняем в соответствии с регламентом технического обслуживания через 90 тыс. км пробега, а также при возникновении характерного «цокающего» звука в зоне крышки головки блока цилиндров. Операции выполняем на холодном двигателе, при температуре охлаждающей жидкости 20±5 °С.

1. Открутите ключом на 10 мм два болта и две гайки крепления декоративной крышки двигателя.

Открутить крепления крышки двигателя на автомобиле Chevrolet Cruze J300 2008-2016

2. Потяните и снимите декоративную крышку двигателя.

Снять декоративную крышку двигателя на автомобиле Chevrolet Cruze J300 2008-2016

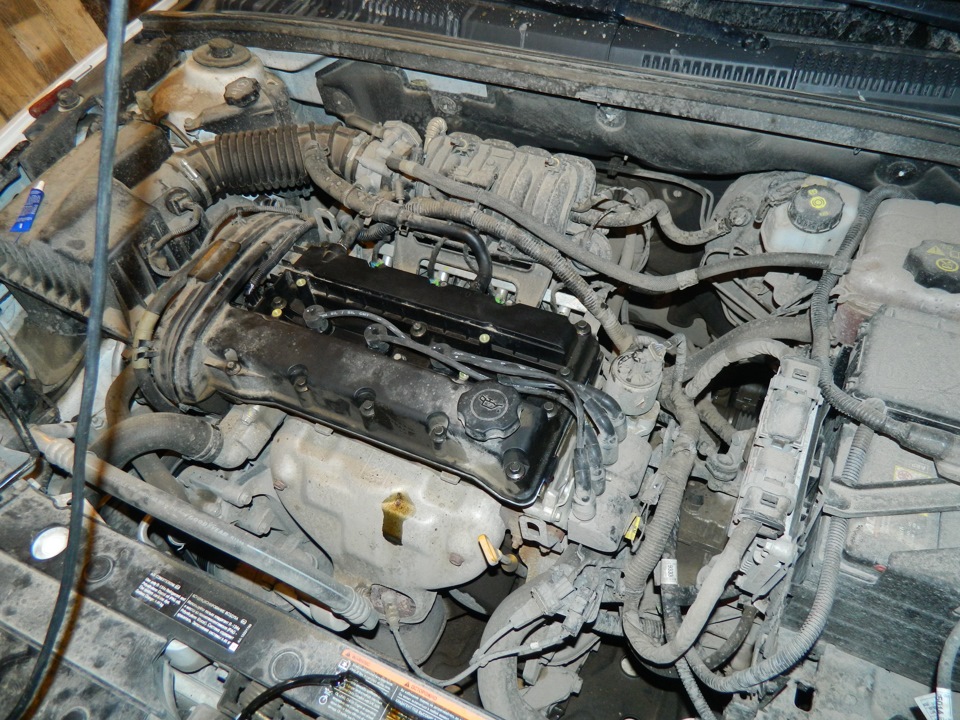

Декоративная крышка двигателя на автомобиле Chevrolet Cruze J300 2008-2016

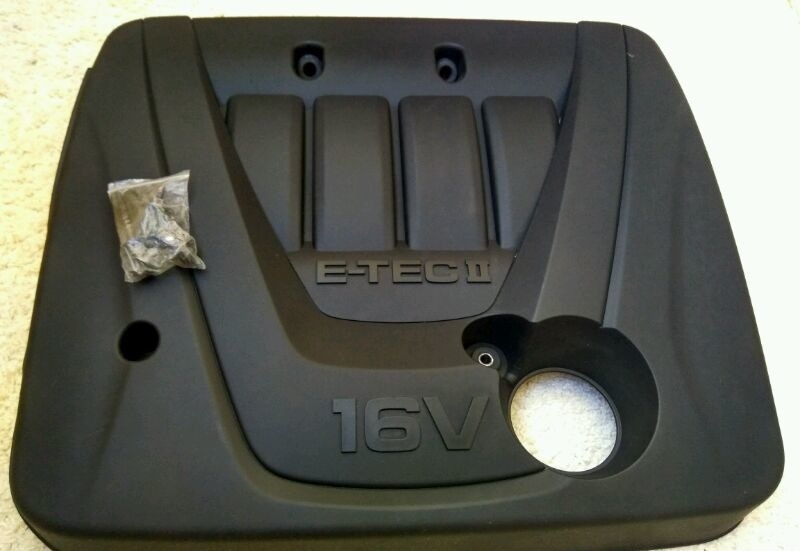

Декоративная крышка двигателя Шевроле Круз.

3. Снимите крышку головки блока цилиндров.

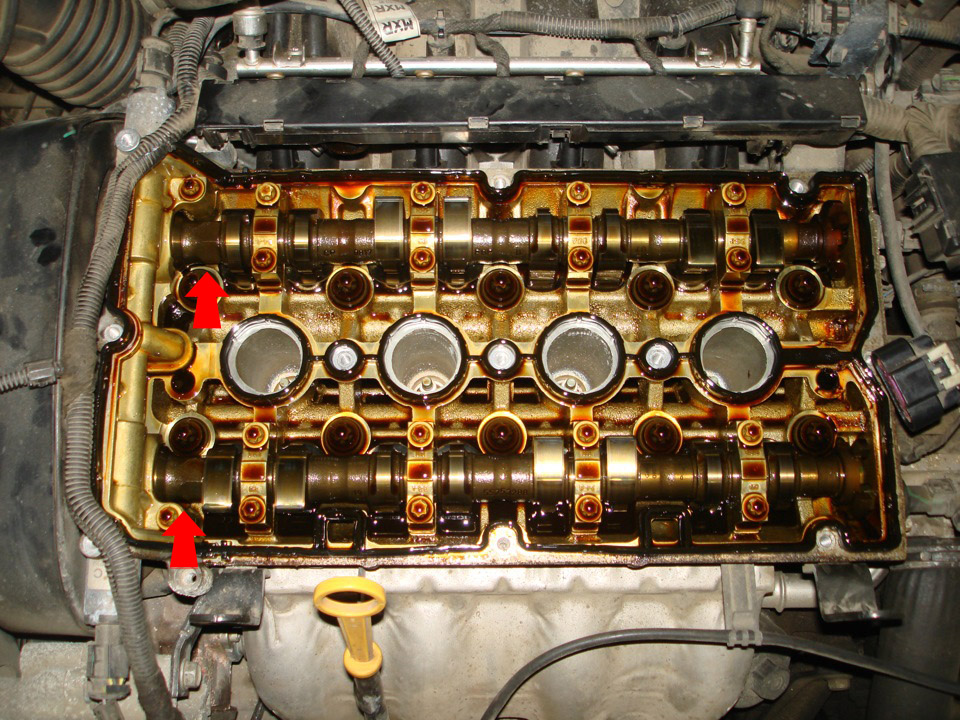

Распределительные валы на автомобиле Chevrolet Cruze J300 2008-2016

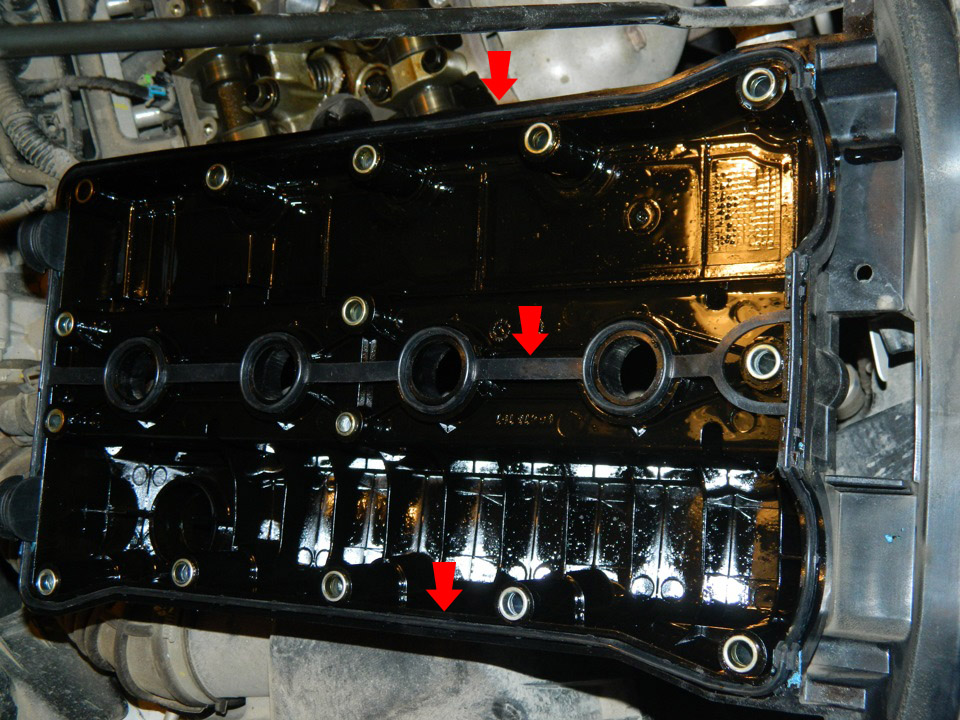

Снять крышку головки блока цилиндров на автомобиле Chevrolet Cruze J300 2008-2016

Снятая крышка головки блока цилиндров.

4. Установите поршень первого цилиндра в положение ВМТ. При нахождении поршня 1-го цилиндра в положение ВМТ такта сжатия метки распределительных валах и метки на коленчатом валу должны находится друг напротив друга.

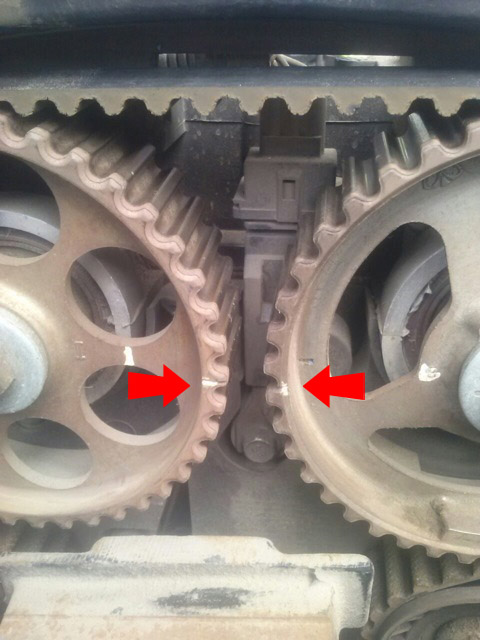

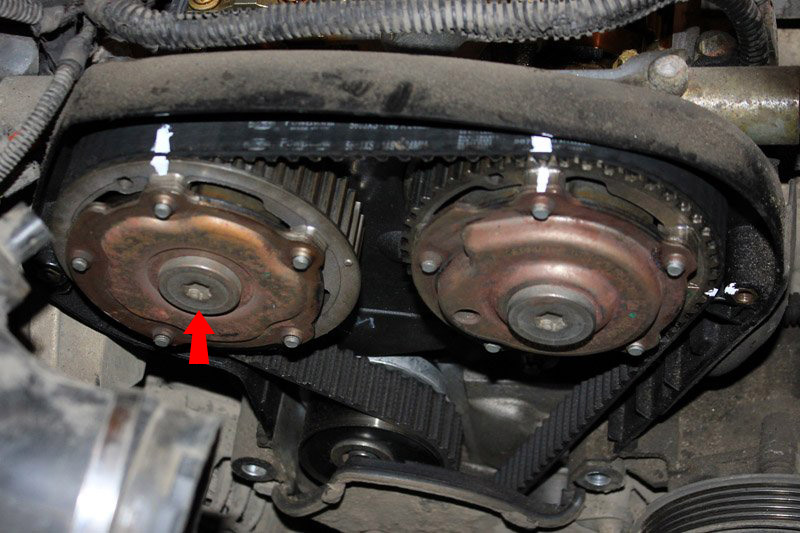

Установить поршень в ВМТ метки на шкивах распредвалов на автомобиле Chevrolet Cruze J300 2008-2016

Метки на распредвалах.

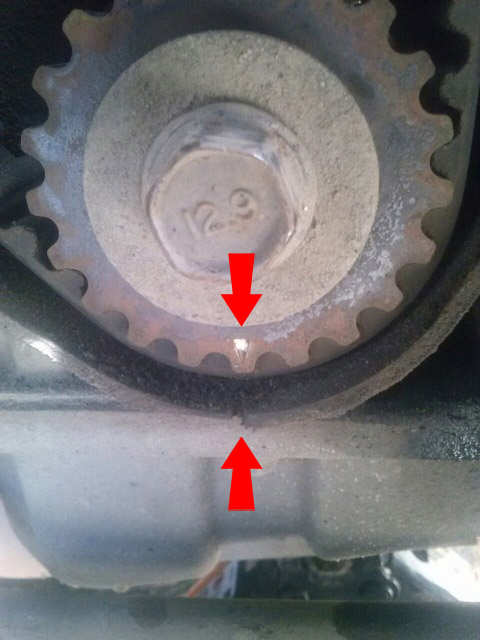

Установка поршня ВМТ установка меток на коленчатом валу на автомобиле Chevrolet Cruze J300 2008-2016

Метки на коленчатом валу.

Примечание:

Поскольку коленчатый вал неудобно проворачивать за болт крепления к нему шкива, можно сделать это следующими способами:

1. включите любую передачу (лучше всего четвертую) и медленно прокатите автомобиль до совмещения меток;

2. включите любую передачу и вывесьте домкратом одно из передних колес. Затем проворачивайте вывешенное колесо до совмещения меток.

Если стоит автоматическая коробка КПП, то проворачивать двигатель можно за шкив насоса гидроусилителя (без особых усилий).

5. В этом положении валов набором щупов проверьте зазор между клапанами Шевроле. Запишите полученные значения.

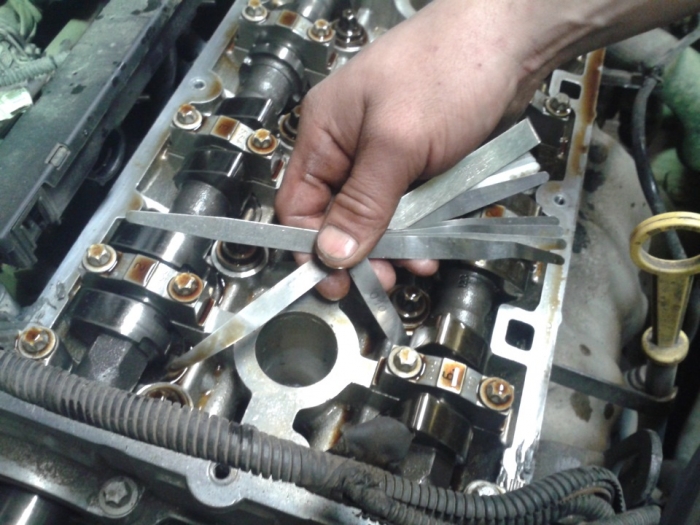

Измерять зазоры клапанов на автомобиле Chevrolet Cruze J300 2008-2016

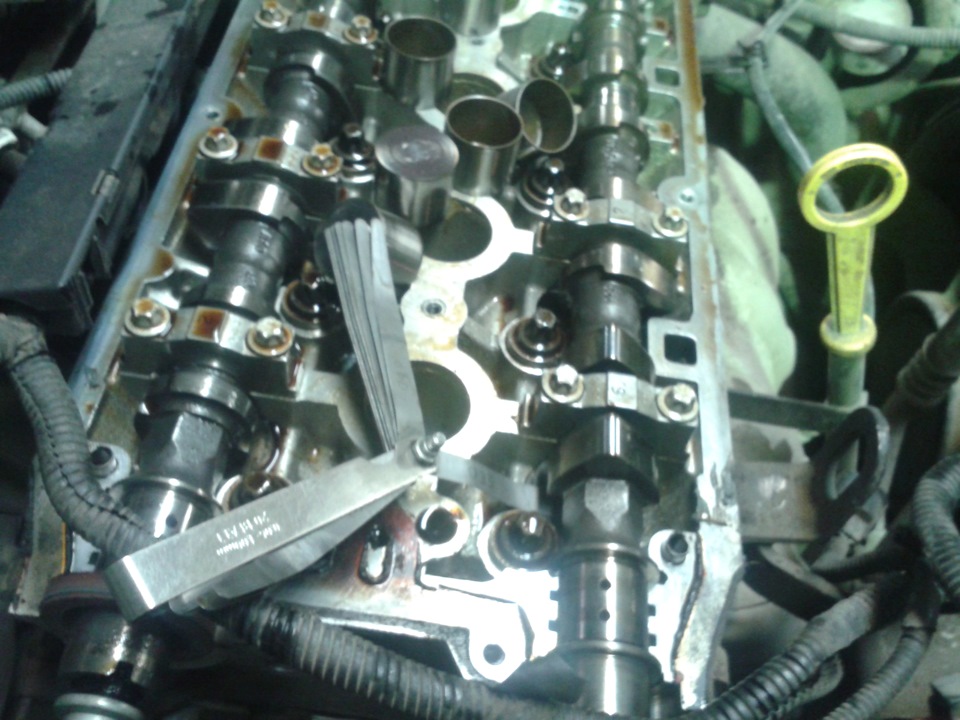

Измерьте зазоры Шевроле Круз.

Примечание:

Аналогично проверьте зазоры во всех клапанах вращая распредвал.

Номинальные зазоры: 0.25 мм (впуск) и 0.3 мм (выпуск), на холодном двигателе. Допуск на зазоры для всех клапанов составляет ±0,05 мм.

6. Если нужно отрегулировать клапаны, то снимите корпус воздушного фильтра.

Снять корпус воздушного фильтра на автомобиле Chevrolet Cruze J300 2008-2016

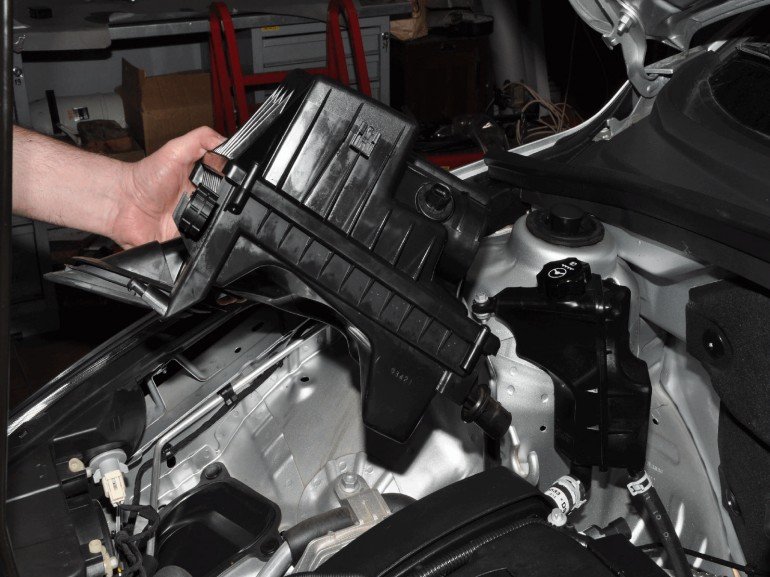

Корпус воздушного фильтра Шевроле Круз.

7. Снимите ремень ГРМ Шевроле Круз 1.8, как описано в этой статье.

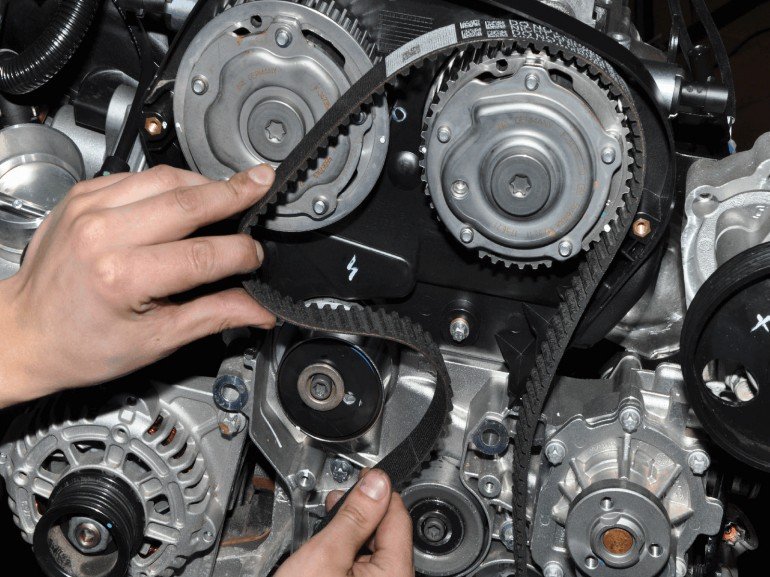

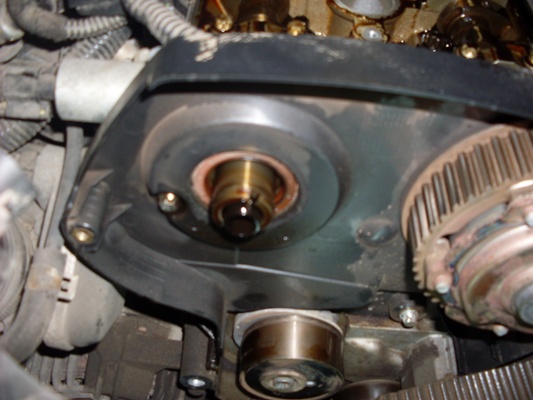

Снять ремень ГРМ на автомобиле Chevrolet Cruze J300 2008-2016

8. Удерживая ключом на 24 от проворачивания распределительный вал выпускных клапанов, выверните болт крепления шестерни к распределительному валу и снимите шестерню.

Открутить шестерню распределительного вала на автомобиле Chevrolet Cruze J300 2008-2016

Места удержания распредвалов от проворачивания на автомобиле Chevrolet Cruze J300 2008-2016

Места где можно удерживать от проворачивания распределительный вал.

Снять шестерню распредвала на автомобиле Chevrolet Cruze J300 2008-2016

Снятая шестерня распредвала Шевроле.

Примечание:

Аналогично снимите вторую шестерню.

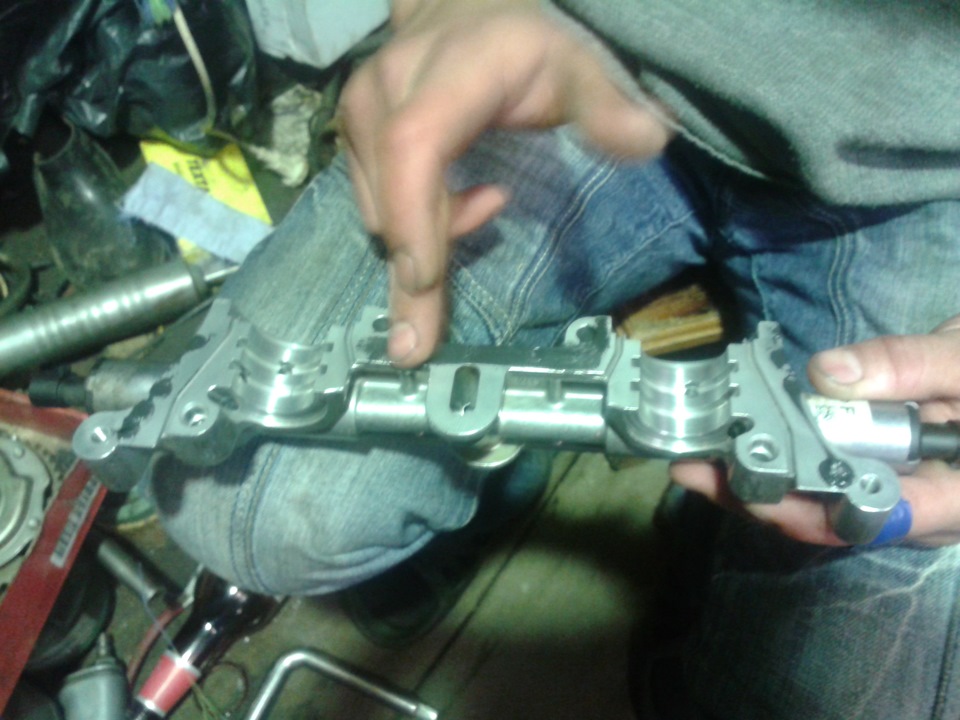

9. Открутите ключом на 17 постели распредвала и снимите распредвал.

Открутить крепление распредвала на автомобиле Chevrolet Cruze J300 2008-2016

Снять распредвал на автомобиле Chevrolet Cruze J300 2008-2016

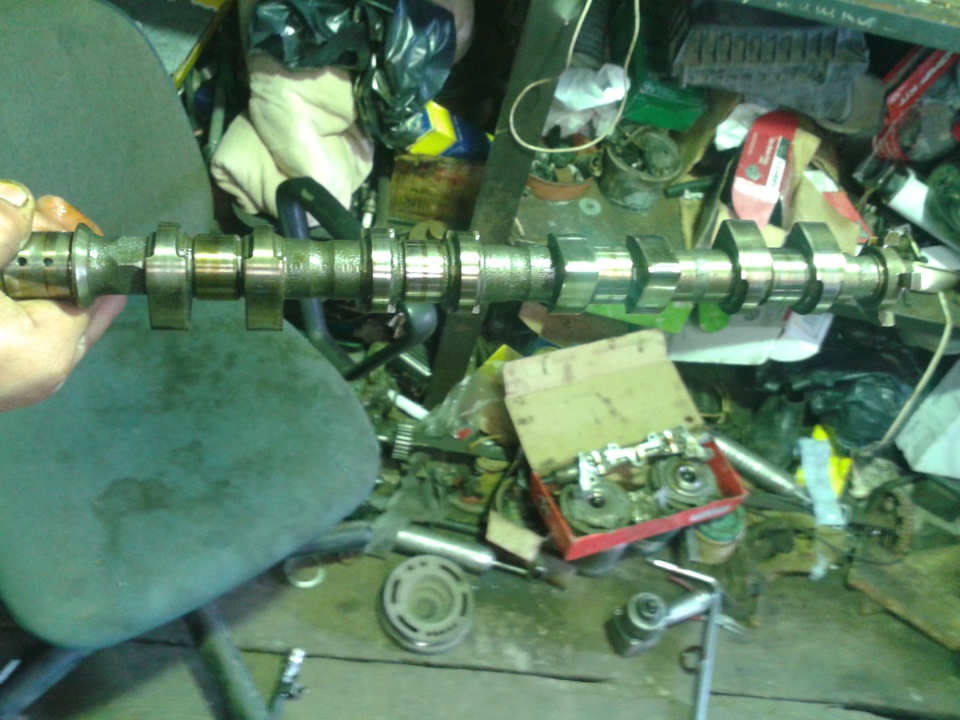

Выпускной рапредвал на автомобиле Chevrolet Cruze J300 2008-2016

Выпускной распредвал Шевроле Круз.

Примечание:

У второго распредвала крепление аналогично.

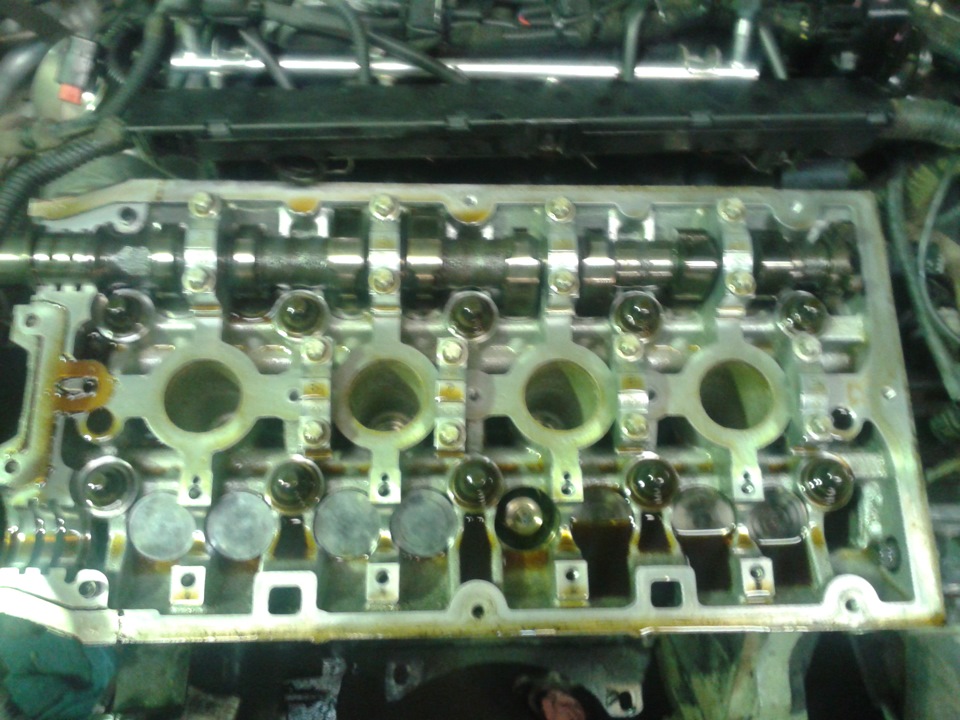

10. Снимите толкатели клапанов.

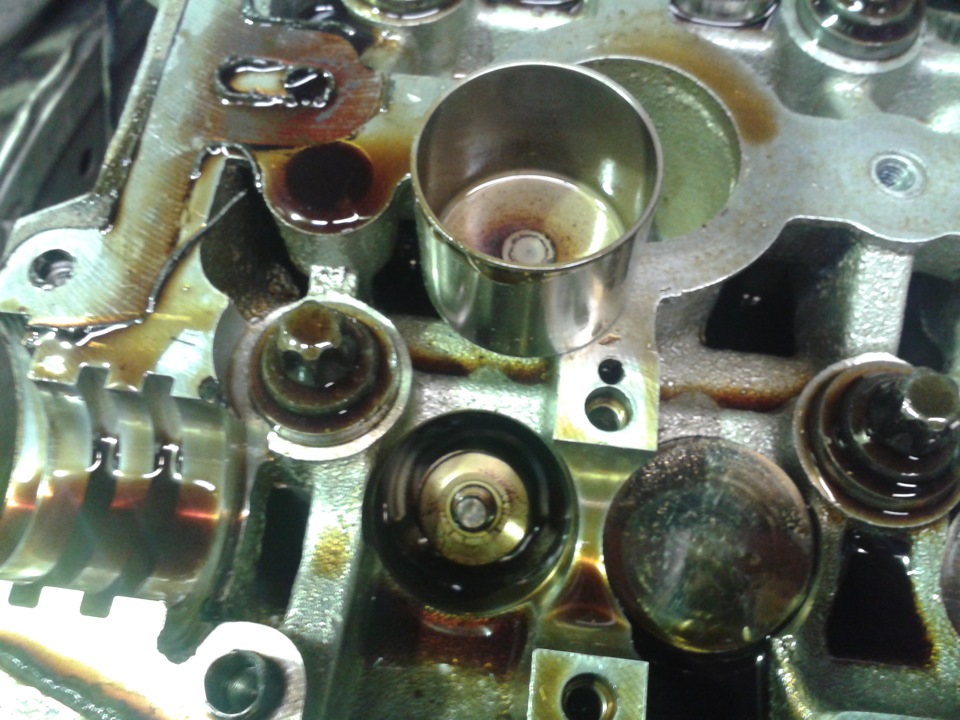

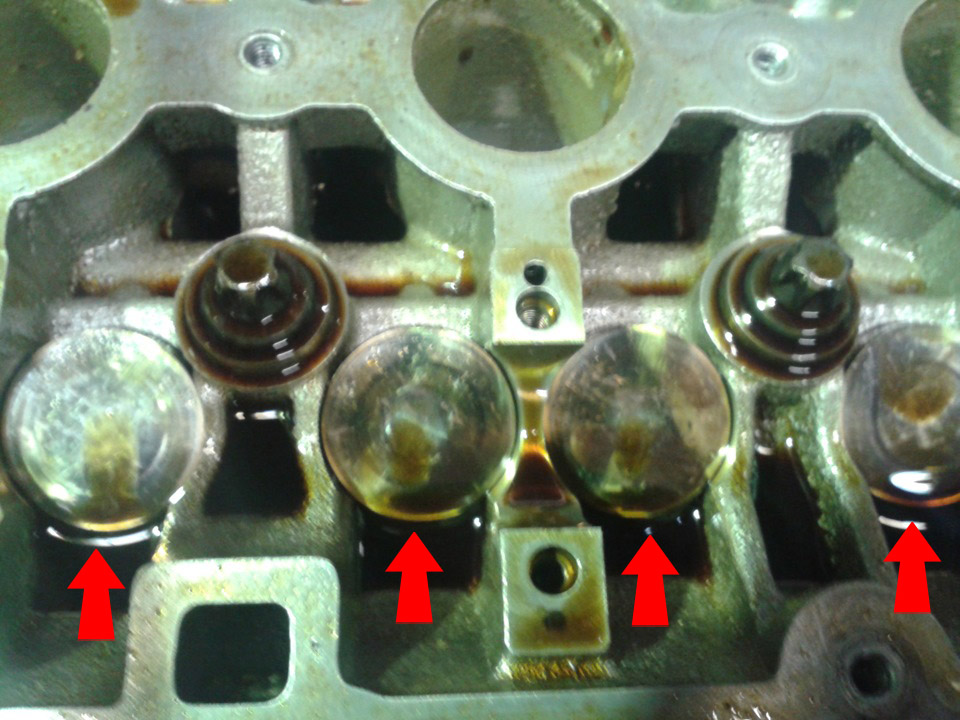

Снять толкатели клапанов на автомобиле Chevrolet Cruze J300 2008-2016

Толкатель клапанов на автомобиле Chevrolet Cruze J300 2008-2016

Примечание:

На толкателях внутри выбиты цифры типа: 38 F1119 74, 41 F1111 74, производитель INA: 38 или 41 — это размер толкателя в сотых долях миллиметра, если измерять микрометром то получатся размеры соответственно 3,38мм и 3,41 мм. F1111 и F1119 это и есть допуски размерности. Например толкатель с обозначением 38 имеет допуски 3,372 — 3,388. Грубо говоря толкатель с размером 3,38 перекрывает эти размеры, потому как делать толкатель с разницей в 0,01 мм не имеет смысла, ввиду того что допуски для регулировки имеют вид как +/- 0,04. Так с помощью этих маркировок и щупа вы можете самостоятельно отрегулировать клапана.

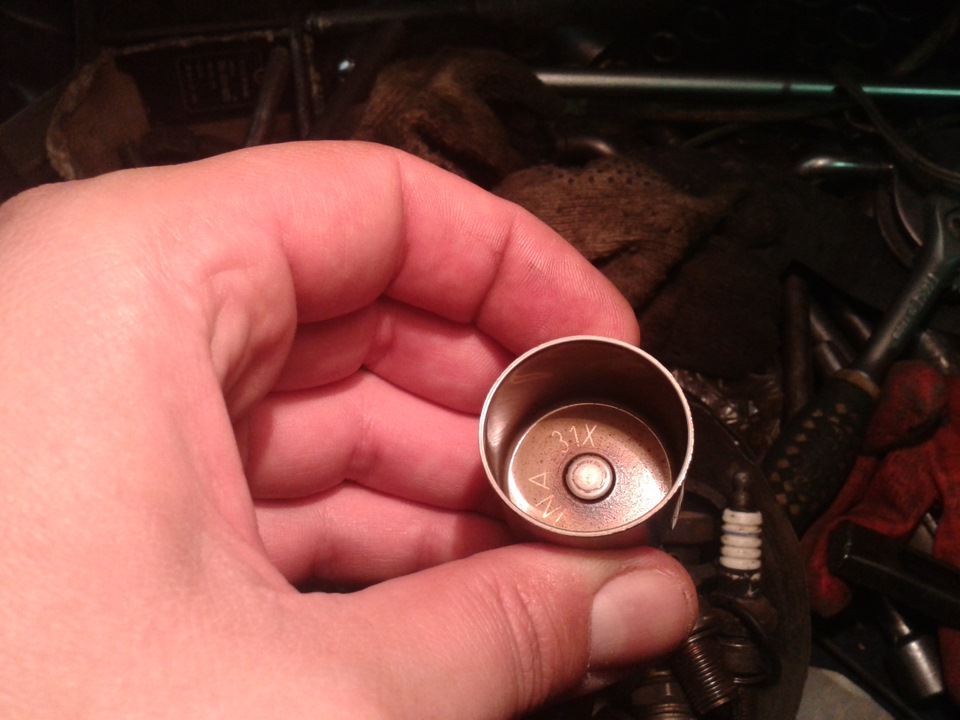

Маркировка на дне толкателя на автомобиле Chevrolet Cruze J300 2008-2016

Маркировка толкателя.

11. Микрометром измерьте каждый стаканчик и запишите полученный результат в таблицу.

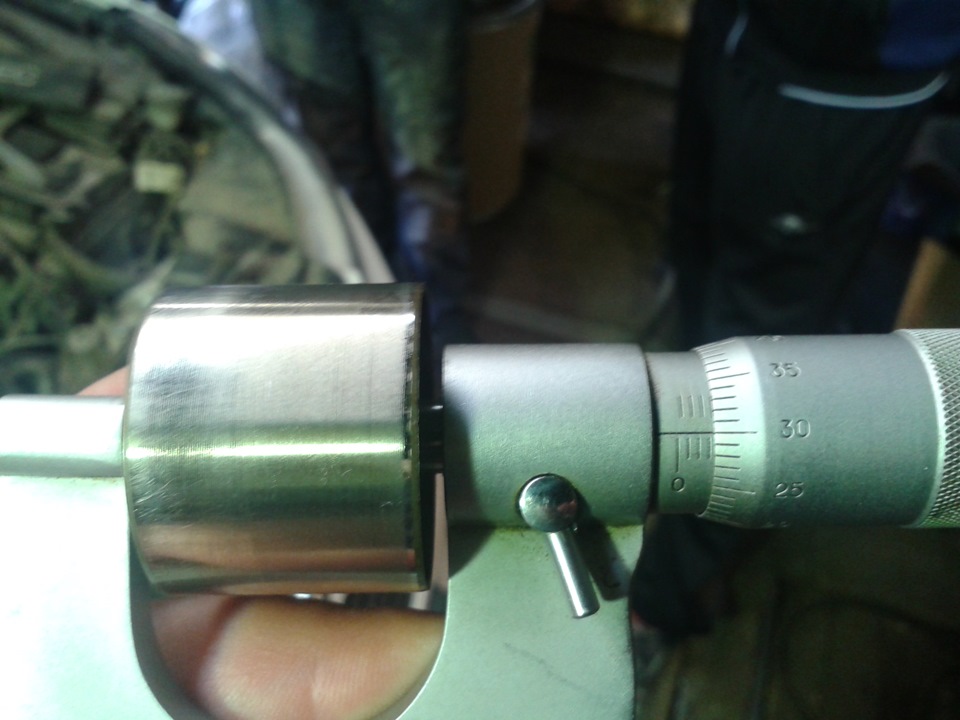

Измерять каждый стаканчик толкателя для регулировки клапанов на автомобиле Chevrolet Cruze J300 2008-2016

Примечание:

После того как составили таблицу, высчитайте размер, который необходимо снять, чтобы получить нужный зазор.

Регулировка зазора в приводе клапана выполняется путем замены толкателя клапана на новый, толщину которого нужно рассчитать по формуле: S=A+B-C, где S – толщина нового толкателя, мм; А – толщина старого толкателя, мм; В – измеренный зазор, мм; С – номинальный зазор, мм.​

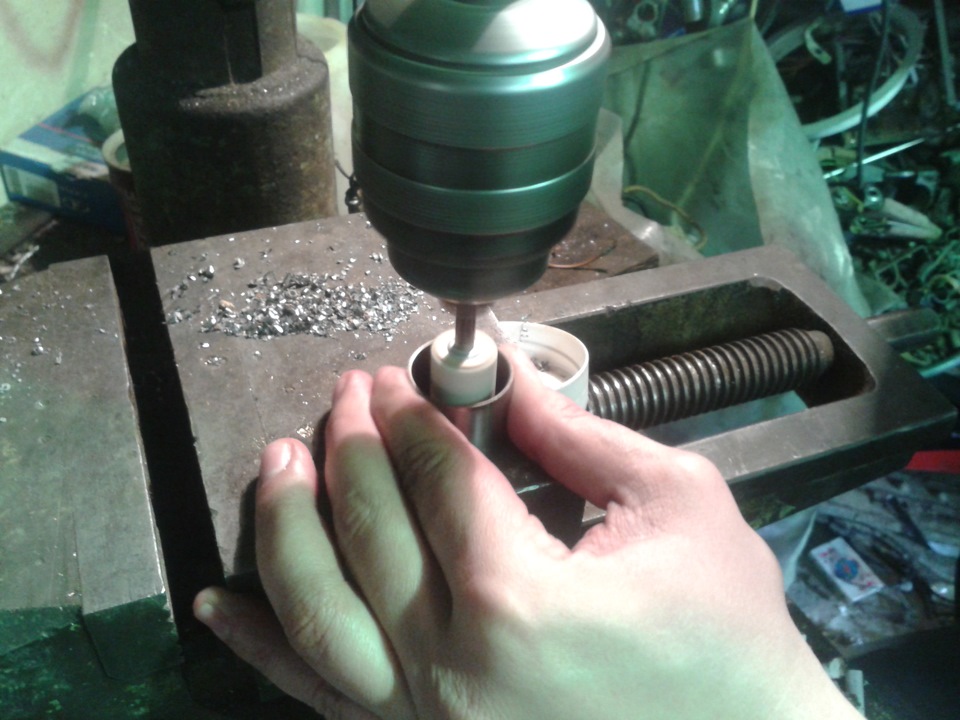

12. Снимите нужную толщину обычной шарошкой на сверлильном станке с внутреннего пятачка стакана.

Срезать необходимый зазор стакана для регулировки клапанов на автомобиле Cevrolet Cruze J300 2008-2016

Примечание:

Делайте эту процедуру не спеша и аккуратно, измеряйте микрометром, периодически поправляйте торчик шарошки об наждачный камень.

Обработанный стакан с нужным замером на автомобиле Chevrolet Cruze J300 2008-2016

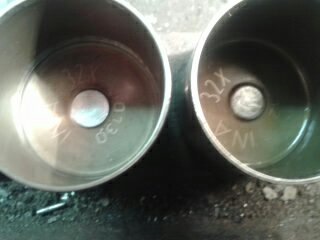

Так выглядят стаканы изнутри, слева - обработанный, справа - нет.

13. После снятия необходимого размера со дна стаканов, устанавливаем на место, от руки закрутите пару бугелей, пару раз полностью проверните распредвал и проверьте полученные зазоры.

Окончательная проверка тепловых зазоров клапанов на автомобиле Chevrolet Cruze J300 2008-2016

14. Если зазоры в норме, смажьте моторным масло все бугеля и установите их на место.

Предупреждение:

Не перетяните болты на бугелях иначе вы зажмете коленчатый вал.

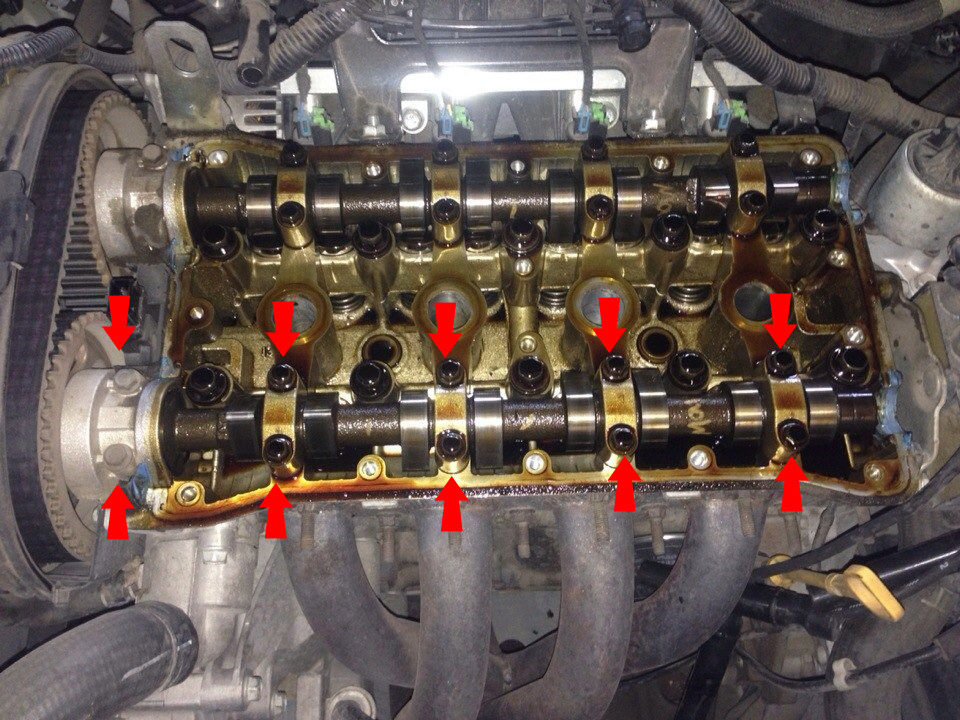

Болты на бугелях коленвала на автомобиле Chevrolet Cruze J300 2008-2016

Расположение болтов на бугелях.

15. Обезжирьте главный бугель подачи масла в систему ГРМ и аккуратном нанесите на него герметик.

Нанести герметик на бугель подачи масла в систему ГРМ на автомобиле Chevrolet Cruze J300 2008-2016

16. При необходимости замените прокладку крышки головки блока цилиндров.

Заменить прокладку крышки ГБЦ на автомобиле Chevrolet Cruze J300 2008-2016

Прокладка крышки ГБЦ 96353002 на автомобиле Chevrolet Cruze J300 2008-2016

Прокладка крышки ГБЦ Шевроле.

Примечание:

Удалите старую прокладку и удалите остатки старой прокладки. Обезжирьте места установки прокладки, нанесите немного герметика и установите прокладку.

17. Установите все снятые детали в порядке, обратном снятию.
