Краткие рекоммендации:
-
Осмотрите рабочие поверхности ламелей коллектора, при их загрязнении и пригорании зачистите рабочие поверхности наждачной бумагой №400 или проточите коллектор на токарном станке.
Рис. 7.49. Измерение биения коллектора
Установите якорь на призмы и измерьте биение коллектора (рис. 7.49).
Стандартное биение коллектора: 0,02 мм.
Максимально допустимое биение коллектора: 0,05 мм.
Рис. 7.50. Измерение величины выступания края коллектора
Штангенциркулем измерьте величину выступания края коллектора (рис. 7.50).
Стандартная величина выступания: 3,3 мм.
Максимально допустимая величина выступания: 4,0 мм.
Если длина превышает максимально допустимое значение, замените якорь стартера.

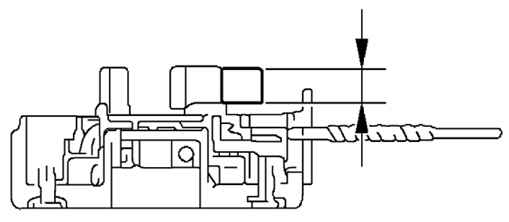

Рис. 7.51. Измерение величины выступания щеткодержателя
Штангенциркулем измерьте величину выступания щеткодержателя (рис. 7.51).
Стандартная величина выступания: 9,0 мм.
Минимально допустимая величина выступания: 4,0 мм.
Если длина меньше минимально допустимого значения, замените щеткодержатель.
