Распределительные валы двигателя 1MZ-FE Toyota Camry 2001 - 2006. Общие сведения

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Не обозначено
Автосервисы рядом

Распределительные валы двигателя 1MZ-FE Toyota Camry делаются из сплава чугуна. В связи с использованием DIS (Система непосредственного зажигания), на распределительном вале № 4 установлен ротор синхронизации, обеспечивающий работу датчика положения распределительного вала.

Распределительные валы двигателя 1MZ-FE Toyota Camry

Распределительные валы привода впускных клапанов приводятся в действие шестернями на распределительных валах привода выпускных клапанов. Зубчатая передача, используемая для привода распределительного вала выпускных клапанов, обеспечивает регулировку зазора в зацеплении и подавление шума зубчатого привода.

Распределительные валы двигателя 1MZ-FE Toyota Camry

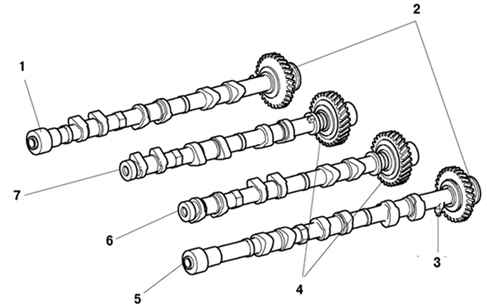

Распределительные валы:

1 – распредвал № 2 (Выпуск);

2 – зубчатая передача;

3 – ротор синхронизации;

4 – ведомая шестерня;

5 – распредвал № 4 (Выпуск);

6 -распредвал № 3 (Впуск);

7 – распредвал № 1 (впуск).

Источник: http://carmanz.com/toyota/camry-2001-2006/230502-tc2001386.html
