Проверка зазоров масляного насоса (U140Е/ U140F) Toyota Camry 2001 - 2006

Инструменты:

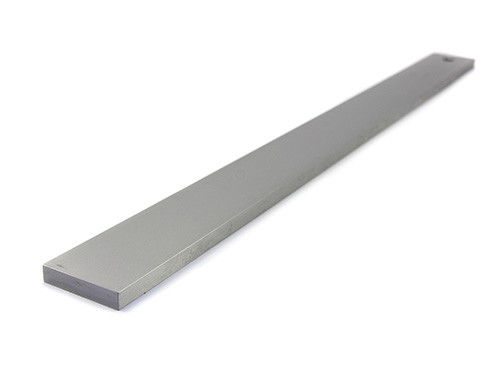

• Поверочная линейка
• Щуп плоский

Детали и расходники:

• Корпус масляного насоса

1. Снимите вал статора маслянного насоса.

2. Прижмите ведомую шестерню к стенке корпуса. Используя щуп, измерьте зазор между ведомой шестерней и корпусом вала статора.

• Стандартный зазор: 0,10–0,17 мм.
• Максимальный зазор: 0,17 мм.

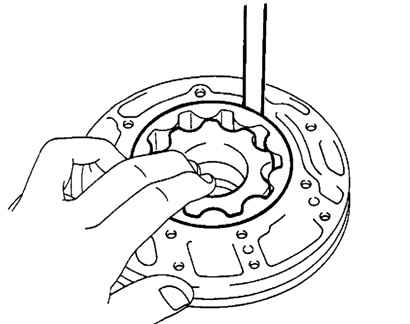

Измерение зазора между ведомой шестерней и корпусом вала статора

Примечание:

Если зазор больше максимального, замените корпус масляного насоса.

3. Измерьте зазор между головками зубьев ведущей и ведомой шестерен.

• Стандартный зазор между головками зубьев: 0,07–0,15 мм.
• Максимальный зазор между головками зубьев: 0,15 мм.

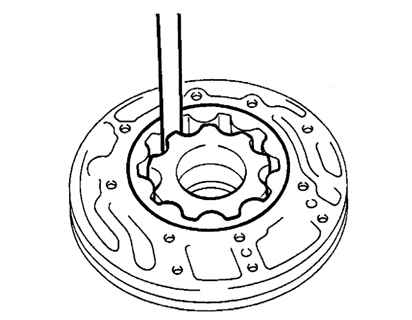

Измерение зазора между головками зубьев в ведущей и ведомой шестерен

Примечание:

Если зазор между головками зубьев больше максимального, замените корпус масляного насоса.

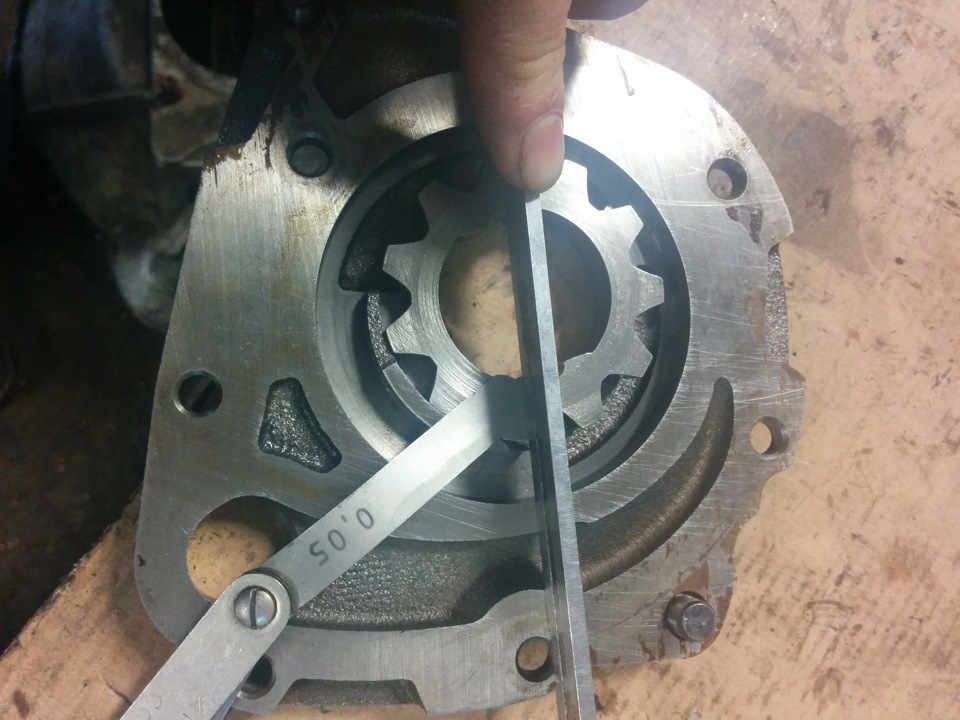

4. Используя поверочную линейку и щуп, измерьте боковой зазор обеих шестерен.

• Стандартный боковой зазор: 0,02–0,05 мм.
• Максимальный боковой зазор: 0,05 мм.

Измерение бокового зазора обеих шестерен

Толщина ведущей и ведомой шестерни, мм
