Установка звездочки и цепи привода масляного насоса Toyota Camry 2001 - 2006

Инcтрументы:

• Насадка на вороток 10 мм
• Торцевой ключ

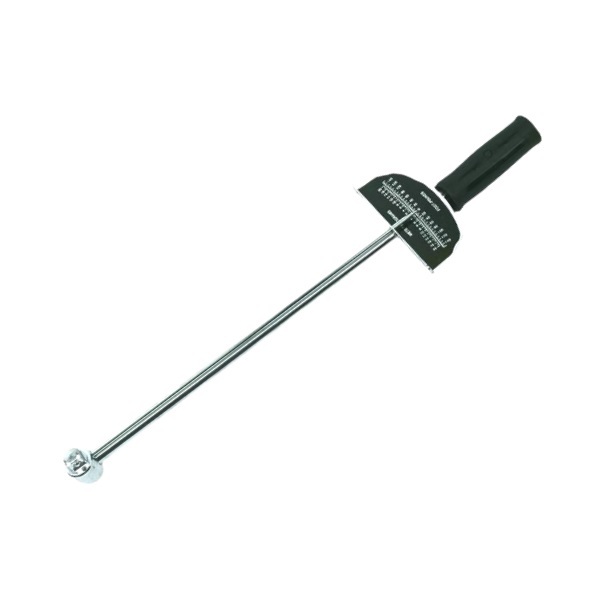

• Динамометрический ключ
• Штифт диаметром 4 мм

Детали и расходники:

• Цепь привода масляного насоса
• Звездочка привода маслянного насоса
• Звездочка коленчатого вала

Примечание:

Снятие цепи привода масляного насоса Toyota Camry описано здесь.

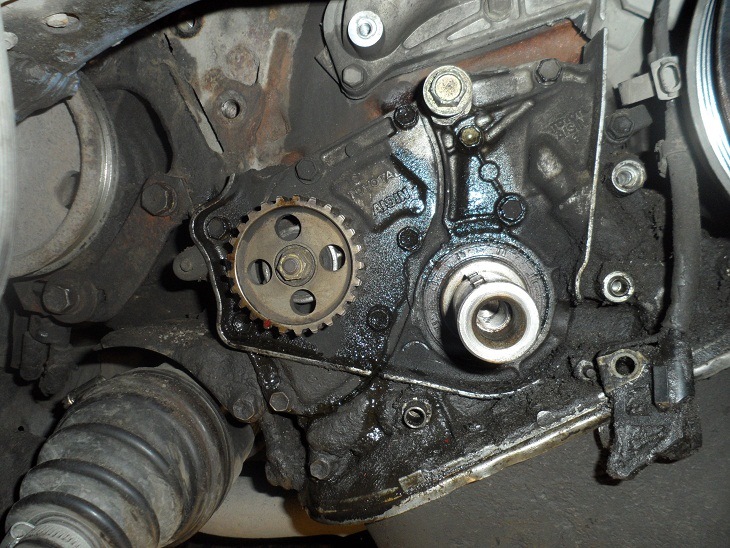

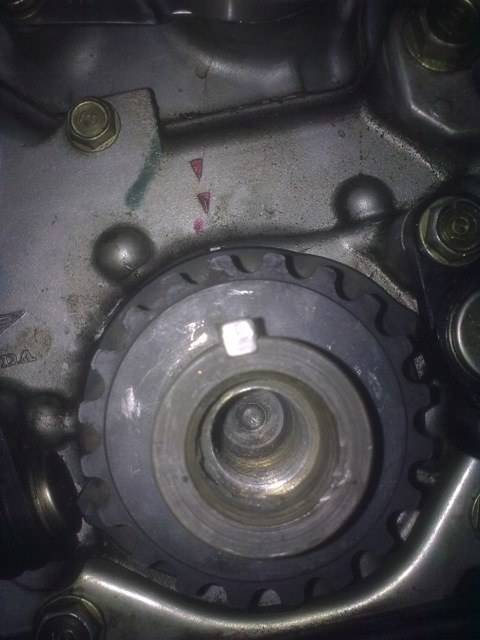

1. Для установки цепи привода масляного насоса и звездочки, установите коленчатый вал шпонкой влево, а вал масляного насоса – вырезом вверх, как показано на рисунке.

Установка вала привода масляного насоса

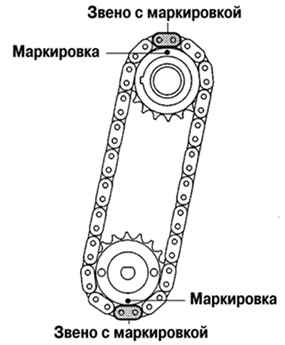

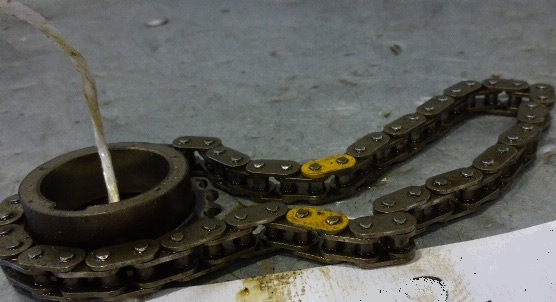

2. Установите цепь на звездочки, совместив звенья с цветными метками и метки на звездочках.

Правильная установка цепи на звездочки

3. Установите звездочки на валы и временно затяните гайку крепления.

4. Установите натяжитель цепи привода масляного насоса, вставив пружину натяжителя в отверстие.

5.Затяните гайку крепления натяжителя моментом затяжки 12 Н·м.

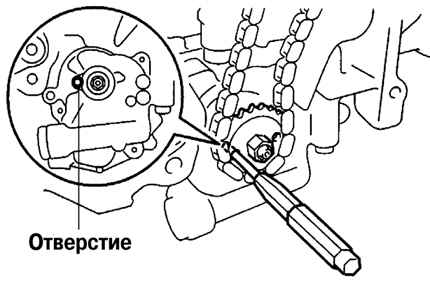

6. Совместите отверстие вала привода масляного насоса с пазом насоса, как показано на рисунке.

Совмещение отверстия вала привода масляного насоса с пазом насоса

7. Вставьте штифт диаметром 4 мм в отверстие вала и, зафиксировав его, заверните гайку моментом затяжки 30 Н·м.

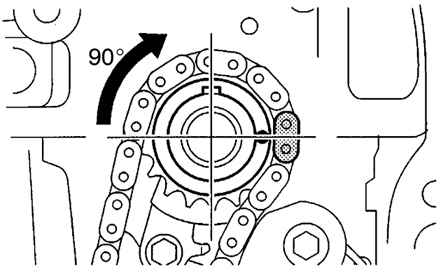

8. Проверните коленчатый вал на 90° по часовой стрелке, сориентировав шпонку вала вертикально вверх.

9. Установите звездочку коленчатого вала.

Правильная ориентация шпонки вала привода масляного насоса
