Инструменты:
- Насадка на вороток 10 мм
- Ключ торцевой
- Развертка
- Щуп плоский
Детали и расходники:
- Поршень
1. Снимите поршень.
2. Проверьте зазор между компрессионным кольцом и канавкой, измерив его плоским щупом.

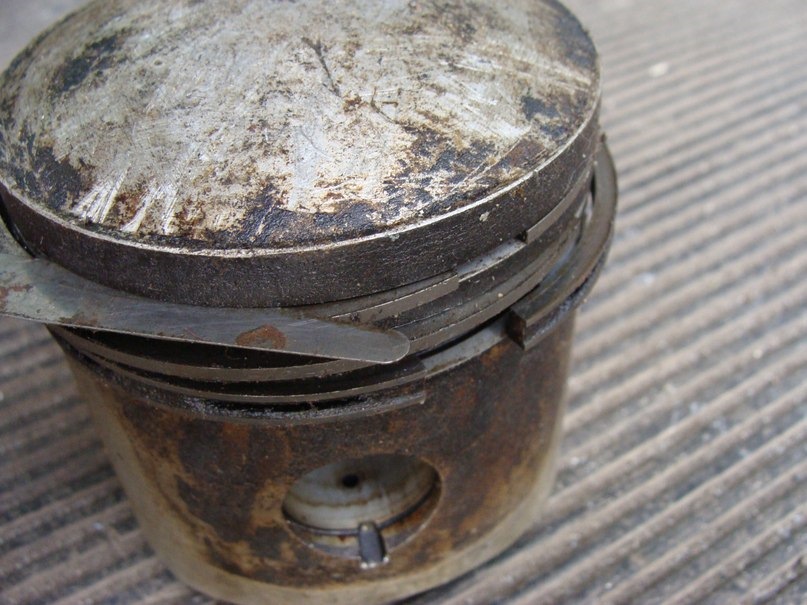

Измерение зазора между компрессионным кольцом и канавкой
Стандартный зазор:
- компрессионное кольцо №1 – 0,020–0,070 мм;
- компрессионное кольцо №2 – 0,020–0,060 мм;
Маслосъемное кольцо:
- 1AZ-FE – 0,070–0,150 мм;
- 2AZ-FE – 0,070–0,150 мм.
Примечание:
Для маслосъемного кольца зазор определяется по скребкам. Если зазор больше допустимого, замените поршень.
В статье не хватает:
- Описания ремонта
Источник: http://carmanz.com/toyota/camry-2001-2006/230032-tc2001339.html
Таблица 2.18 Данные для обслуживания механической части двигателя Toyota Camry 2001 - 2006
