Замена клапанного блока автоматической коробки передач Toyota Camry 2001 - 2006

Инструменты:

• Насадка на вороток 10 мм
• Насадка на вороток 14 мм

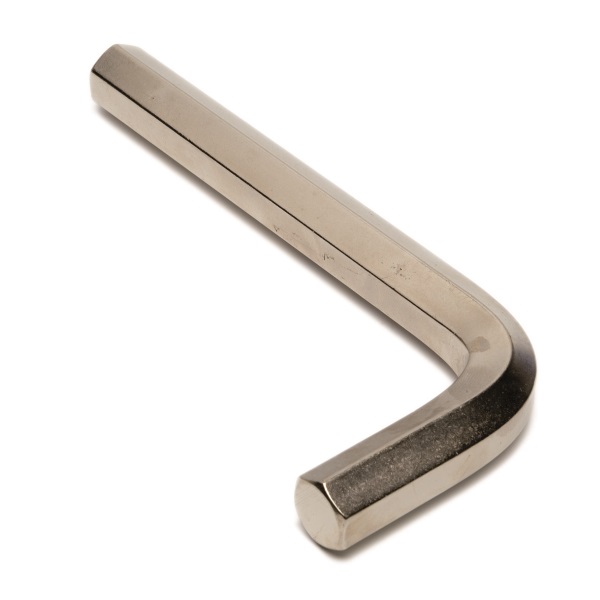

• Шестигранный ключ 10 мм

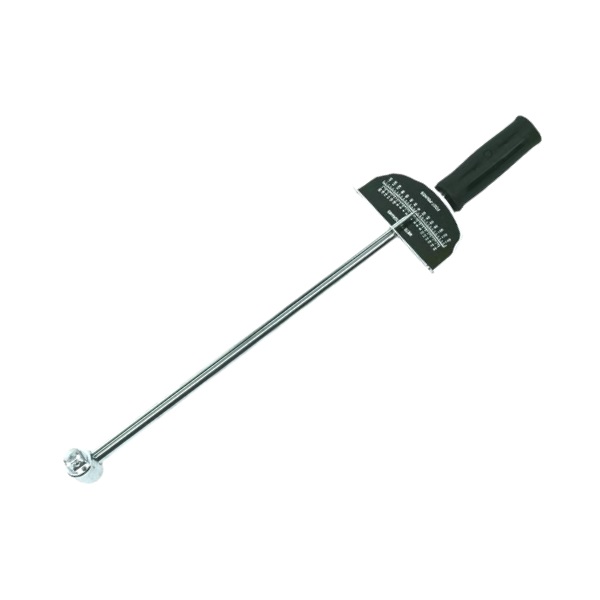

• Динамометрический ключ

Детали и расходники:

• Прокладка и сливная пробка
• Клапанный блок автоматической коробки передач
• Емкость для слива старой рабочей жидкости
• Ветошь

1. Снимите правую нижнюю крышку двигателя.

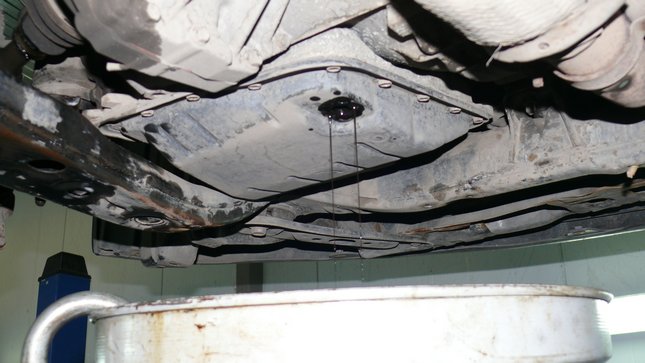

2. Снимите сливную пробку с прокладкой и слейте рабочую жидкость из коробки передач.

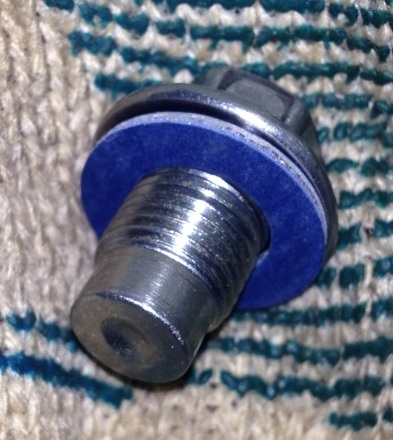

3. Установите новую прокладку и сливную пробку. Момент затяжки: 49 Н·м.

4. Открутите 18 болтов и осторожно снимите масляный поддон.

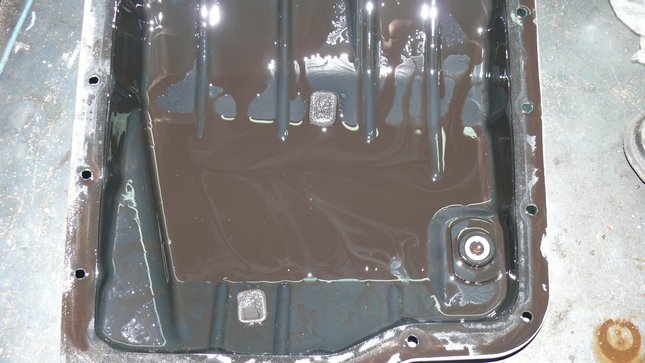

5. Исследуйте частицы износа в поддоне. Снимите с поддона 2 магнита и используйте их для сбора стальной стружки. Внимательно осмотрите стружку и частицы в поддоне и на магните, чтобы оценить износ коробки передач.

Примечание:

Если во взвеси преобладает стальная стружка и частицы, реагирующие на магнит, – изношены подшипники, шестерни и пластины. Если во взвеси преобладает латунная стружка и частицы, не реагирующие на магнит, – изношены подшипники.

6. Отсоедините 5 разъемов электромагнитных клапанов переключения передач.

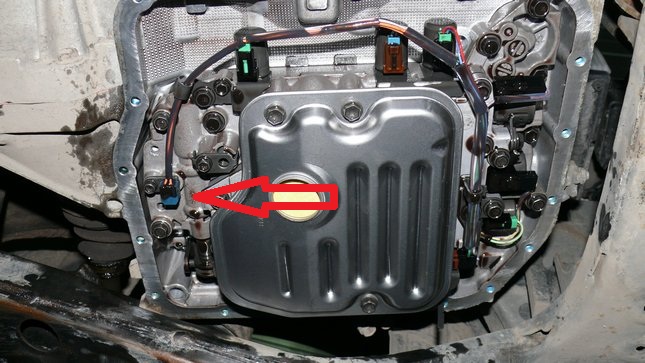

7. Снимите болт и стопорную пластину и отсоедините датчик температуры рабочей жидкости коробки передач.

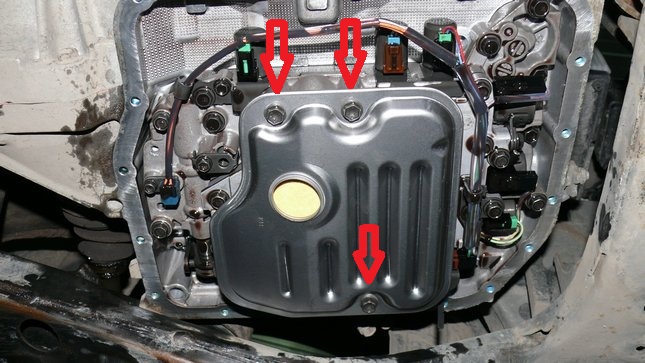

8. Отверните 3 болта крепления и снимите масляный фильтр.

Болты крепления масляного фильтра

Примечание:

При снятии масляного фильтра будьте готовы к тому, что из него вытечет некоторое количество жидкости.

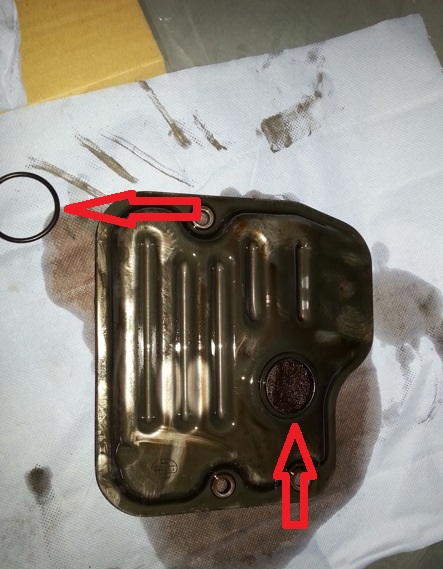

9. Снимите уплотнительное кольцо масляного фильтра.

Уплотнительное кольцо масляного фильтра

В статье не хватает:

• Описания ремонта
