Инструменты:

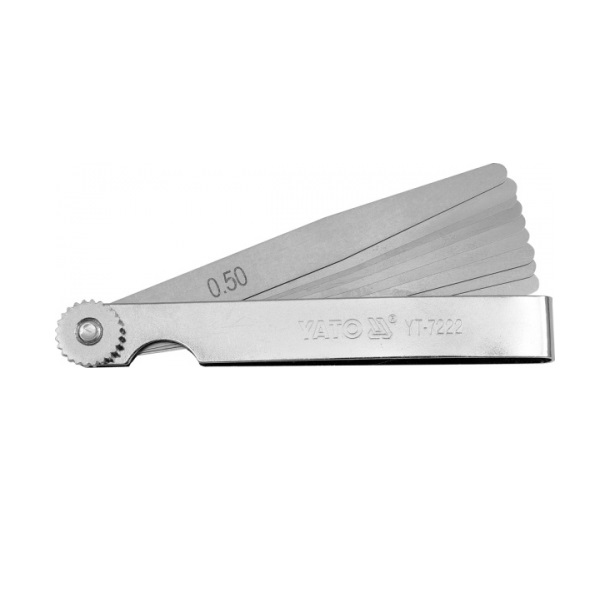

- Щуп плоский
Детали и расходники:
- Ручка и бумага
1. Поверните шкив коленчатого вала и совместите его риску с меткой «0» на крышке цепи привода ГРМ.
Совмещение маркировки с метками на крышках подшипников распределительного вала:
1 – метки на крышках;
2 – маркировка «0».
2. Убедитесь, что метки на звездочках совмещены с метками на крышках №1 и №2 подшипников распределительных валов.

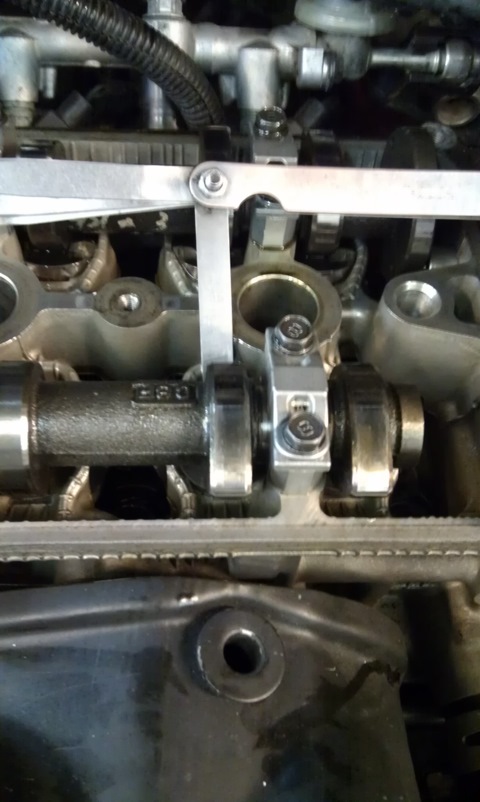

3. Измерьте зазор в приводе клапанов, показанных на рисунке. Щупом измерьте зазор между толкателем и затылком кулачка распределительного вала.

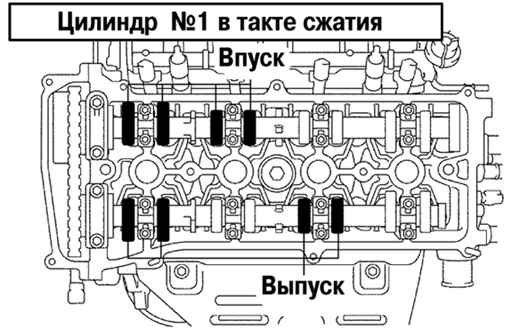

Порядок измерения зазора привода клапанов цилиндра №1 такта сжатия
4. Запишите значения величины зазора, выходящего за указанные пределы. Эти значения будут использованы позже для подбора необходимой величины толкателя.
Стандартный зазор в приводе клапанов (на холодном двигателе):
- впускных – 0,19–0,29 мм;
- выпускных – 0,30–0,40 мм.
5. Поверните коленчатый вал на один оборот (360°) и совместите метки. Проверьте зазоры в приводе клапанов, показанных на рисунке, повторив вышеуказанную процедуру.

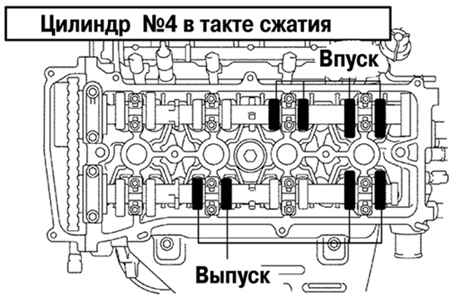

Порядок измерения зазора привода клапанов цилиндра №4 такта сжатия
