Установка сцепления Toyota Camry 2001 - 2006

Инструменты:

• Насадка на вороток 12 мм
• Насадка на вороток 14 мм

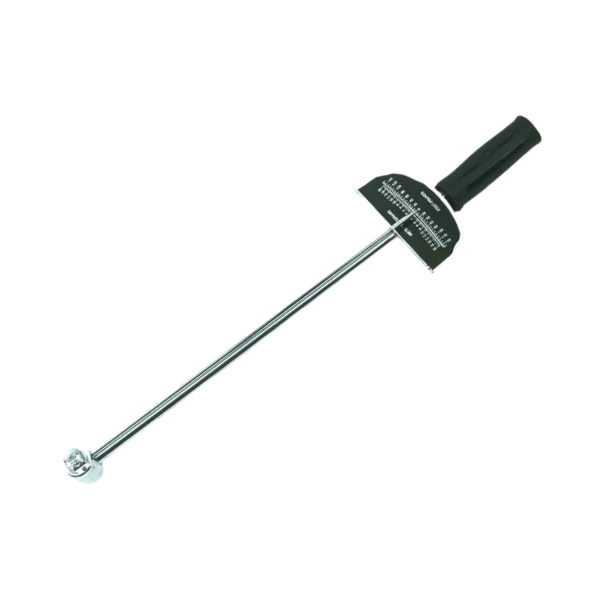

• Динамометрический ключ

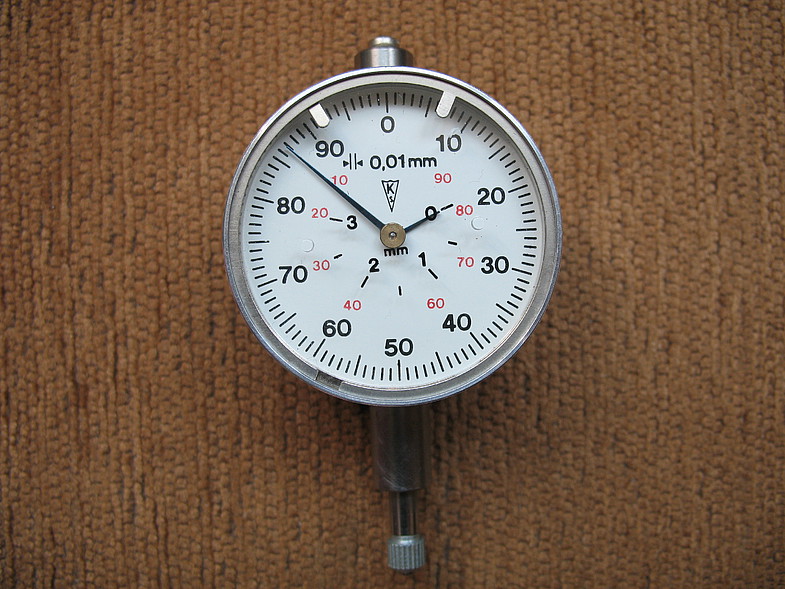

• Индикатор часового типа с роликом
• Специальный инструмент для установки диска сцепления

Детали и расходники:

• Консистентная смазка 08887-01806 для муфты выключения сцепления или эквивалент

Примечание:

Снятие сцепления Toyota Camry описано здесь.

1. Вставьте специальное приспособление в диск сцепления, затем установите диск на маховик.

Установка диска сцепления на маховик

2. Совместите монтажные метки на кожухе сцепления и маховике. Затяните 6 болтов, начиная с болта, расположенного около штифта сверху. Действуя в порядке, показанном на рисунке, одновременно равномерно затяните болты. Момент затяжки: 19,1 Н·м.

Порядок затягивания болтов крепления кожуха сцепления

Примечание:

Отцентрируйте положение диска, слегка перемещая специальное приспособление вверх, вниз, вправо и влево.

3. Используя индикатор часового типа с роликом, проверьте выравнивание лепестков диафрагменной пружины. Максимальное несовпадение: 0,5 мм.

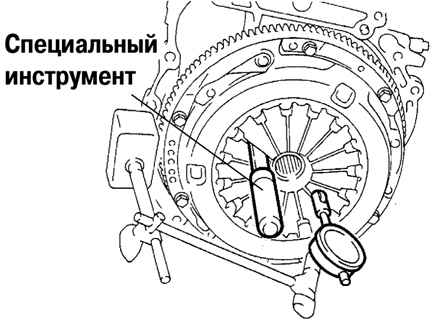

Проверка выравнивания лепестков диафрагменной пружины

4. Установите опору вилки выключения сцепления в коробку передач. Момент затяжки: 47,1 Н·м.

5. Установите зажим муфты подшипника выключения сцепления на подшипник.

6. Нанесите консистентную смазку на поверхности контакта муфты и вилки выключения сцепления, вилки и толкателя, точки опоры вилки и на шлицы ведущего вала.

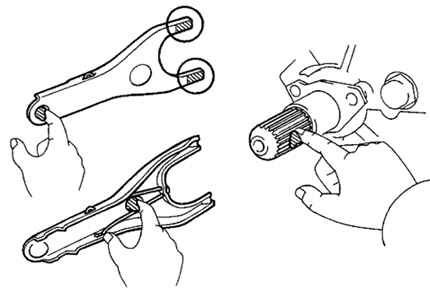

Места нанесения консистентной смазки на вилки выключения сцепления, вилки и толкателя и точки опоры вилки

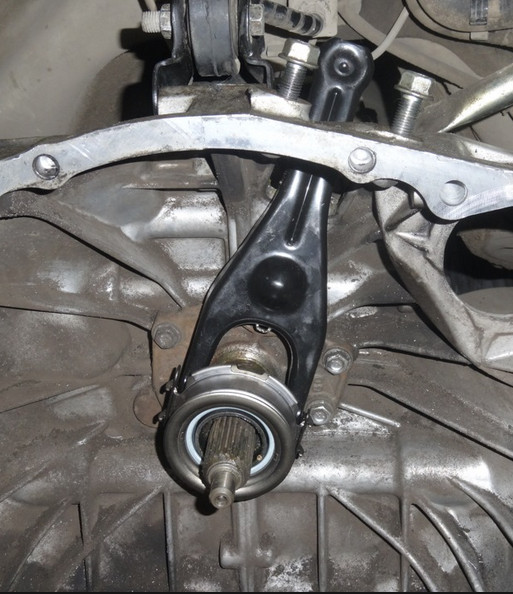

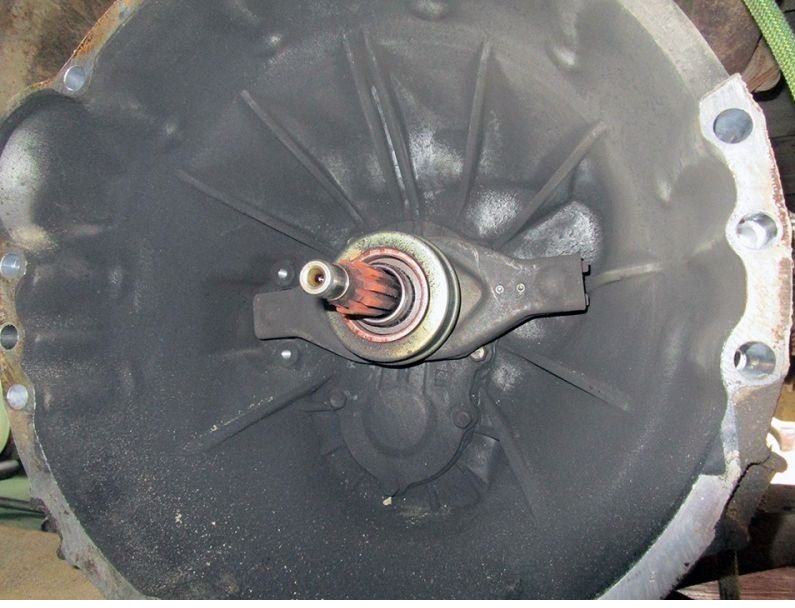

7. Установите вилку выключения сцепления с подшипником выключения сцепления в коробку передач.

Примечание:

После установки переместите вилку вперед и назад для проверки плавности перемещения выжимного подшипника.

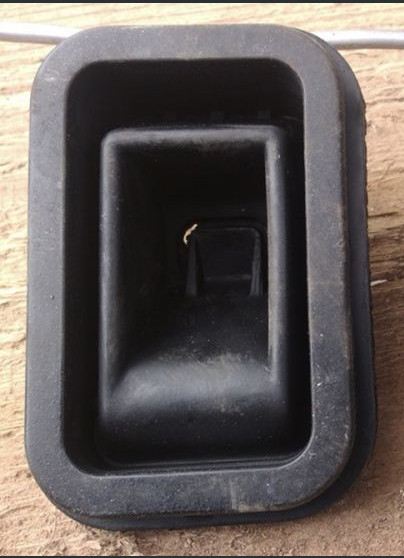

8. Установите чехол вилки выключения сцепления.

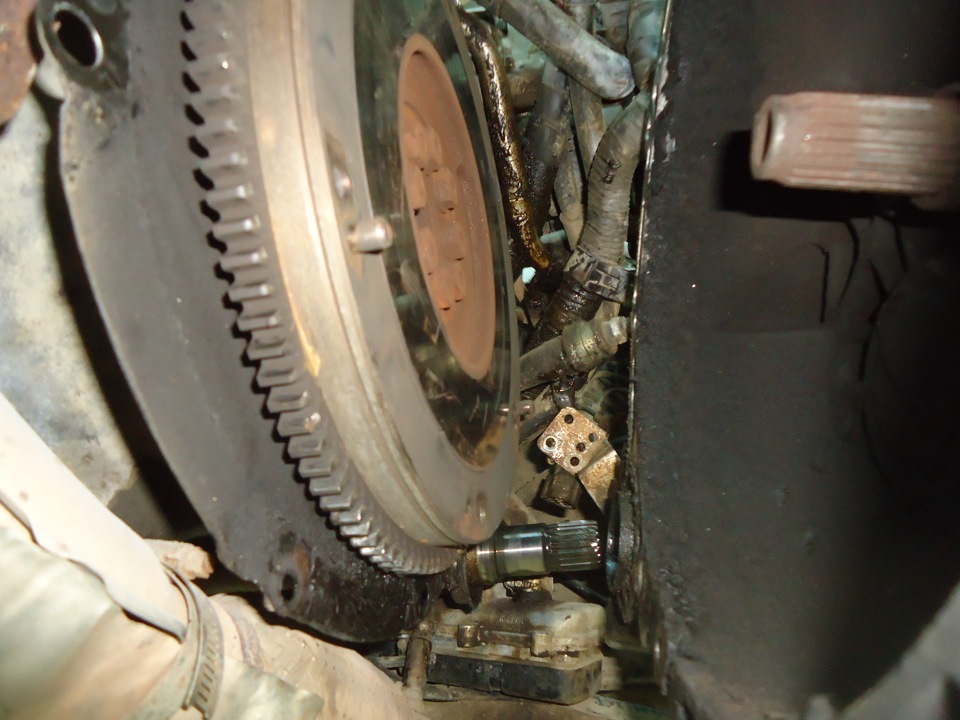

9. Установите коробку передач.
