Рис. 6.42. Нанесение меток на втулку оси ступицы и тормозной диск
Нанесите метки на тормозной диск и втулку оси ступицы колеса (рис. 6.42).
Закрепите тормозной диск на ступице колеса при помощи колесных гаек (в 2 местах или более).
|

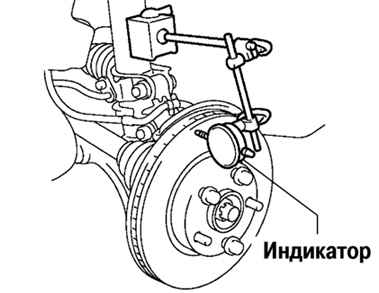

Рис. 6.43. Проверка биения диска с помощью индикатора
Проверьте биение индикатором (рис. 6.43).
Точка измерения:
на расстоянии 10 мм от наружной кромки диска.
максимальное биение: 0,05 мм или менее.
ВНИМАНИЕ Перед проведением измерения убедитесь, что осевой люфт равен 0 мм. |
Если биение значительное, отыщите точку минимального биения, последовательно смещая положение установки тормозного диска на ступице на одно отверстие.
