Установка распределительного вала впускных клапанов задней головки блока двигателя модели 1MZ-FE Toyota Camry 2001 - 2006

Инструменты:

• Насадка на вороток 10 мм
• Динамометрический ключ

Детали и расходники:

• Моторное масло

Примечание:

Установка распределительного вала выпускных клапанов задней головки блока двигателя модели 1MZ-FE Toyota Camry описана здесь.

1. Нанесите слой моторного масла на торцевые упорные поверхности распределительного вала.

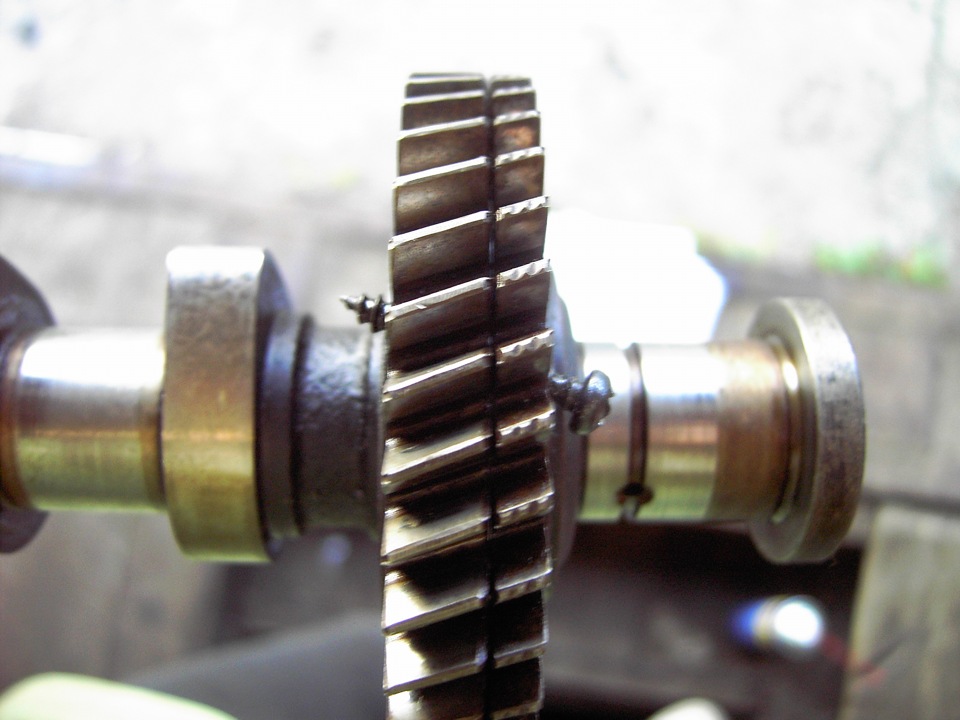

2. Введите в зацепление шестерни привода распределительных валов выпускных и впускных клапанов, совместив друг с другом установочные метки (две точки) на шестернях.

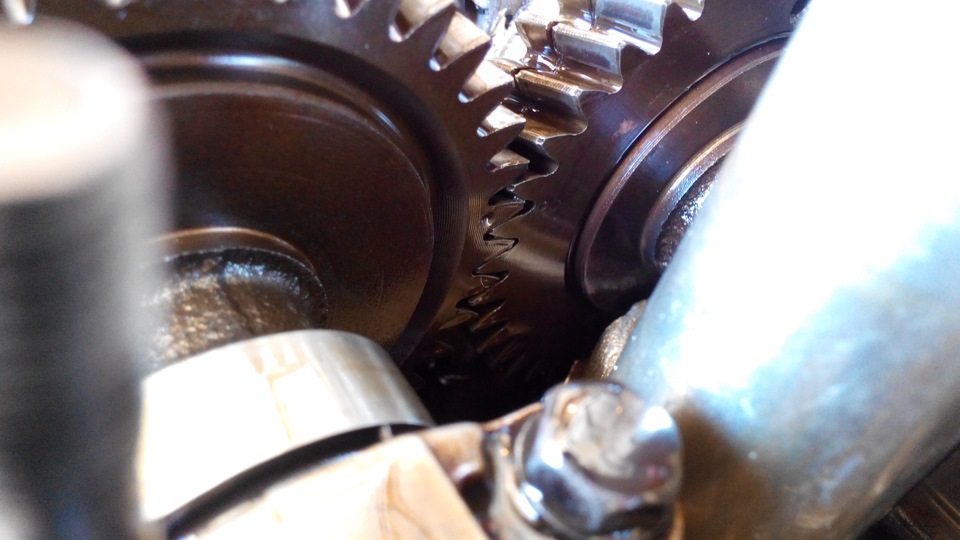

Совмещение меток шестерен привода распределительного вала

3. Установите распределительный вал впускных клапанов на головку блока цилиндров.

4. Установите крышки подшипников в соответствии с маркировкой на их корпусах.

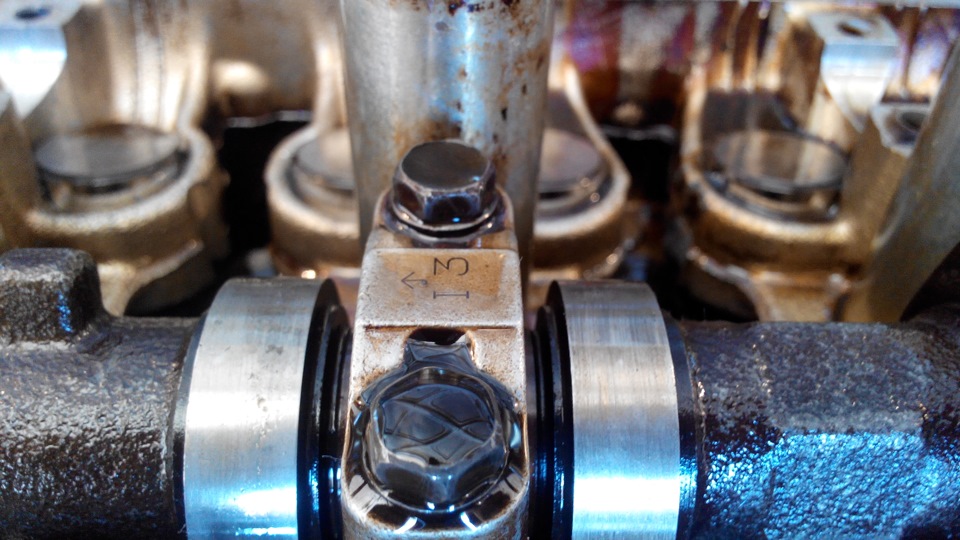

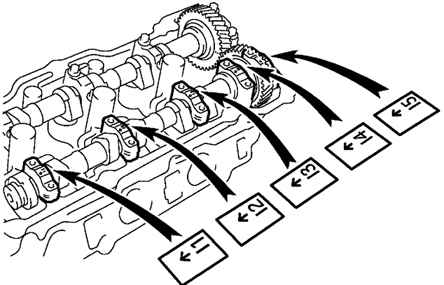

Маркировка крышек подшипников

5. Нанесите тонкий слой моторного масла на резьбу и под головки болтов крепления крышек подшипников.

6. Установите и равномерно затяните десять болтов крепления крышек подшипников в несколько проходов моментом затяжки 16 Н·м в последовательности, показанной на рисунке.

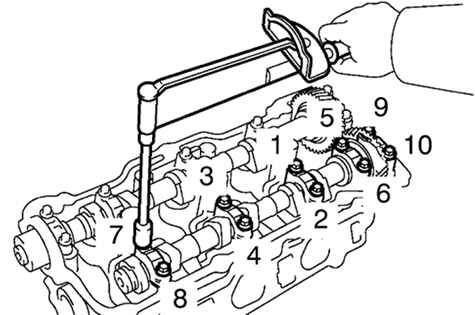

Порядок затягивания болтов крепления крышек подшипников

7. Отверните технологический болт.
