Проверка зазора в замке поршневого кольца двигателя модели 1MZ-FE Toyota Camry 2001 - 2006

Инструменты:

• Развертка

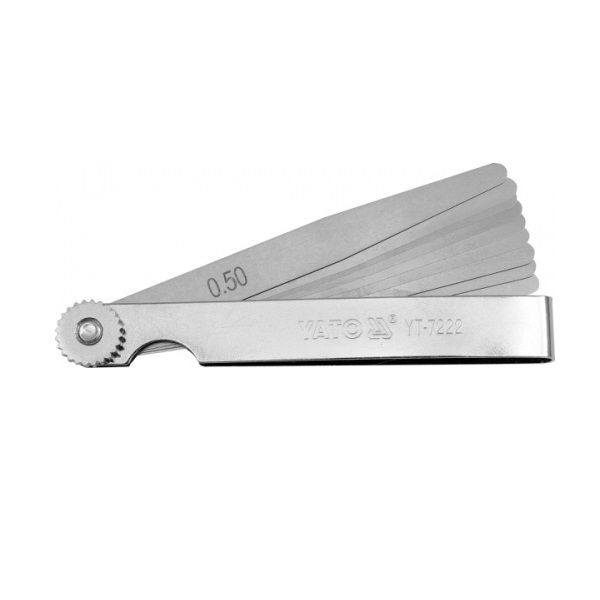

• Щуп плоский
• Инструмент для расточки цилиндров

Детали и расходники:

• Поршневое кольцо
• Блок цилиндров

1. Снимите поршень.

2. Для того, чтобы проверить зазор в замке поршневого кольца, вставьте поршневое кольцо в цилиндр. Поршнем протолкните кольцо на расстояние 110 мм от поверхности блока цилиндров.

Проверка зазора в замке поршневого кольца

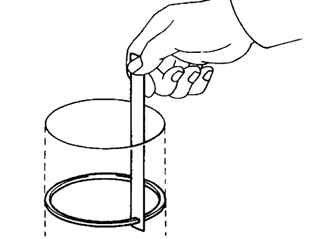

3. Плоским щупом измерьте зазор в замке.

Измерение зазора в замке поршневого кольца

Стандартный зазор:

• компрессионное кольцо №1 – 0,25–0,35 мм;
• компрессионное кольцо №2 – 0,35–0,45 мм;
• маслосъемное кольцо (по скребкам) – 0,15–0,40мм.

Максимальный зазор:

• компрессионное кольцо №1 – 0,95 мм;
• компрессионное кольцо №2 – 1,05 мм;
• маслосъемное кольцо (по скребкам) – 1,00 мм.

Примечание:

Если зазор в замке больше максимального, замените поршневое кольцо. Если зазор в замке больше максимального даже с новым поршневым кольцом, расточите все цилиндры или замените блок цилиндров.
