Разборка распределительных валов выпускных клапанов двигателя 1MZ-FE

Рис. 2.257. Установка распределительного вала в тиски

Установите распределительный вал за шестигранный участок в тиски, как показано на рисунке 2.257.

ПРИМЕЧАНИЕ

Старайтесь не повредить распределительный вал

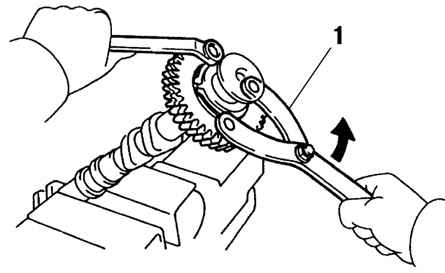

Рис. 2.258. Проворачивание вспомогательной шестерни: 1 – специальный инструмент

С помощью специального инструмента поверните вспомогательную шестерню по часовой стрелке и снимите технологический болт (рис. 2.258).

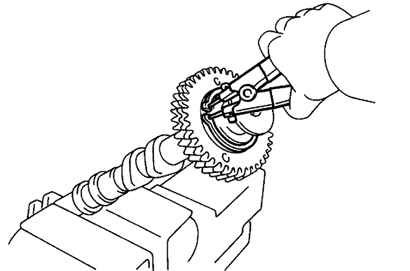

Рис. 2.259. Снятие стопорного кольца

Пассатижами снимите стопорное кольцо (рис. 2.259).

ПРИМЕЧАНИЕ

Не меняйте местами вспомогательные шестерни и пружинные кольца распределительные валов передней и задней головок.
