Установка комплекта поршня главного цилиндра сцепления Toyota Camry 2001 - 2006

Инструменты:

• Круглогубцы
• Гаечный ключ рожковый 10 мм
• Молоток малый
• Бородок с тонким жалом 5 мм

Детали и расходники:

• Литиевая консистентная смазка

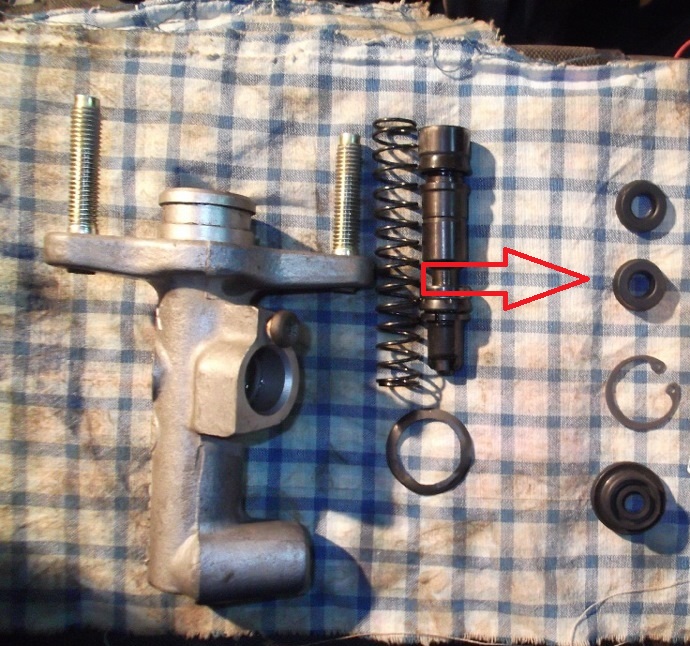

• Уплотняющее кольцо

Примечание:

Снятие комплекта поршня главного цилиндра сцепления Toyota Camry описано здесь.

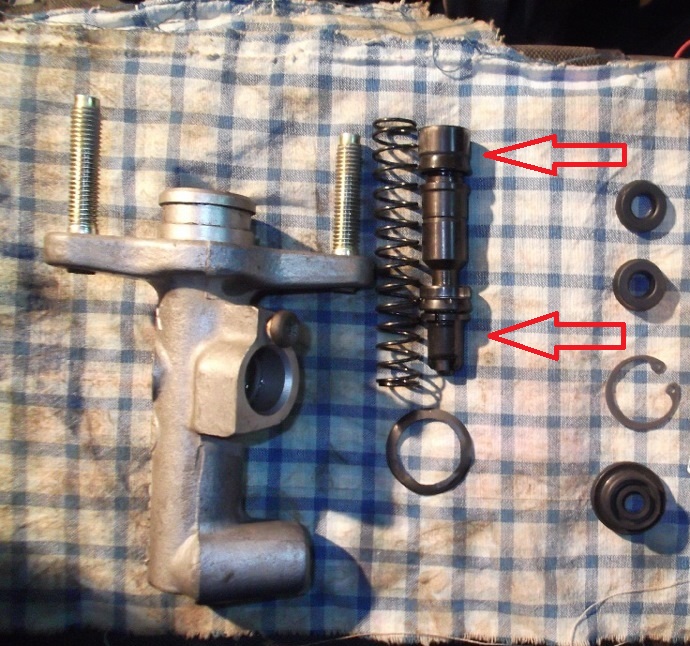

1. Смажьте детали поршня литиевой консистентной смазкой (места нанесения смазки показаны стрелками).

Места нанесения консистентной смазки на корпус поршня

2. Установите поршень с пружиной в цилиндр.

Примечание:

Следите за тем, чтобы не повредить внутреннюю часть корпуса цилиндра.

3. Установите упорную пластину на толкатель.

4. Установите толкатель в корпус цилиндра.

5. Утапливая стержень поршня, с помощью круглогубцев установите стопорное кольцо.

6. Установите чехол на корпус цилиндра.

7. Установите контргайку толкателя.

8. Временно установите вилку толкателя с контргайкой на толкатель.

9. Установите входной штуцер и новое уплотняющее кольцо.

10. Используя бородок с тонким жалом (5 мм) и молоток, установите шлицевой пружинный штифт.
