Проверка компрессии в цилиндрах дивгателя Chery Tiggo

Инструменты:

• Компрессометр

Детали и расходники:

• Моторное масло

Примечания:

Компрессия (давление в конце такта сжатия) в цилиндрах – важнейший показатель для диагностики состояния двигателя без его разборки. По ее среднему значению и по разнице значений в отдельных цилиндрах можно с достаточной степенью точности определить степень общего износа деталей шатунно-поршневой группы двигателя и выявить неисправности этой группы и деталей клапанного механизма.

Проверяют компрессию специальным прибором – компрессометром, который в настоящее время можно свободно приобрести в крупных магазинах автозапчастей. Существуют варианты компрессометров, у которых вместо резьбового штуцера для вворачивания вместо свечи зажигания установлен резиновый наконечник. Такие компрессометры при проверке компрессии просто сильно прижимают к свечному отверстию.

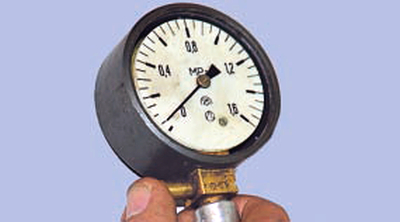

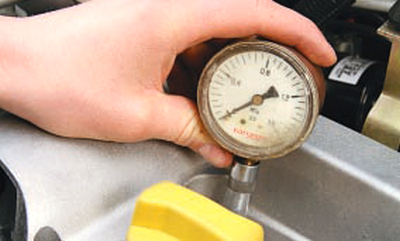

Компрессометр

Предупреждение:

Важным условием правильности показаний при проверке компрессии являются исправность стартера и его электрических цепей, а также полная заряженность аккумуляторной батареи.

1. Запустите двигатель и прогрейте его до рабочей температуры.

2. Снизьте давление в системе питания двигателя, как описано здесь. Предохранитель цепи топливного насоса в монтажный блок моторного отсека не устанавливайте.

3. Снимите наконечники проводов со свечей зажигания и выверните все свечи, как описано здесь.

4. Отсоедините колодку жгута низковольтных проводов от катушки зажигания, отключив тем самым систему зажигания.

Предупреждение:

Проворачивание коленчатого вала двигателя стартером при отсоединенных наконечниках высоковольтных проводов и неотключенной катушке зажигания может привести к пробою ее высоковольтной цепи.

5. Вверните компрессометр в свечное отверстие проверяемого цилиндра.

6. Нажмите на педаль акселератора до упора, чтобы при проворачивании коленчатого вала стартером дроссельная заслонка полностью открылась в режиме продувки цилиндров двигателя.

7. Включите стартер и проворачивайте им коленчатый вал двигателя до тех пор, пока давление в цилиндре не перестанет увеличиваться. Это соответствует примерно четырем тактам сжатия.

Примечание:

Для получения правильных показаний компрессометра коленчатый вал должен вращаться со скоростью 180–200 мин^–1 или выше, но не более 350 мин^–1.

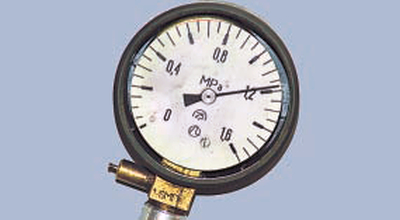

8. Запишите показания компрессометра.

9. Установите его стрелку на ноль, нажав на клапан выпуска воздуха.

Примечание:

У компрессометров иной конструкции показания могут сбрасываться другими способами (в соответствии с инструкцией к прибору).

10. Повторите операции 5–9 для остальных цилиндров. Номинальное давление должно быть 1,0 МПа. Давление должно быть не ниже 0,98 МПа и не должно отличаться в разных цилиндрах более чем на 0,02 МПа. Пониженная компрессия в отдельных цилиндрах может возникнуть в результате неплотной посадки клапанов в седлах, повреждения прокладки головки блока цилиндров, поломки или пригорания поршневых колец. Пониженная компрессия во всех цилиндрах указывает на износ поршневых колец.

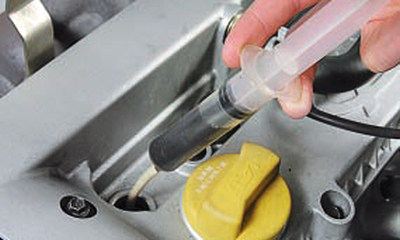

11. Для выяснения причин недостаточной компрессии залейте в цилиндр с пониженной компрессией около 20 мл чистого моторного масла и вновь измерьте компрессию. Если показания компрессометра повысились, наиболее вероятна неисправность поршневых колец. Если значение компрессии осталось неизменным, значит, тарелки клапанов неплотно прилегают к их седлам или повреждена прокладка головки блока цилиндров.

Полезный совет:

Причину недостаточной компрессии можно выяснить также подачей сжатого воздуха в цилиндр, в котором поршень предварительно установлен в ВМТ такта сжатия. Для этого снимите с компрессометра наконечник и присоедините к нему шланг компрессора.

Вставьте наконечник в свечное отверстие и подайте в цилиндр воздух под давлением 0,2–0,3 МПа. Чтобы коленчатый вал двигателя не провернулся, включите высшую передачу и затормозите автомобиль стояночным тормозом. Выход (утечка) воздуха через дроссельный узел свидетельствует о негерметичности впускного клапана, а через глушитель – о негерметичности выпускного клапана. При повреждении прокладки головки блока цилиндров воздух будет выходить через горловину расширительного бачка в виде пузырей или в соседний цилиндр, что обнаруживается по характерному шипящему звуку.
