Снятие и установка педали сцепления Chery Tiggo

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Отвертка крестовая средняя
  • Отвертка плоская средняя
  • Насадка на вороток - 10 мм
  • Насадка на вороток - 12 мм
  • Насадка на вороток - 13 мм
  • Вороток под торцевую насадку

Педаль сцепления снимают для замены при появлении скрипа, заедания или при увеличенном люфте, а также при повреждении возвратной пружины.

1. Снимите панель приборов. (см. Снятие и установка панели приборов)

2. Снимите датчик положения педали сцепления. (см. Замена датчика положения педали сцепления)

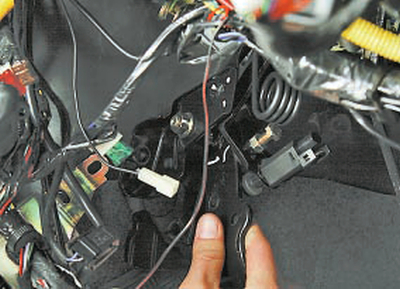

3. Снимите стопорную шайбу.

Снимаем стопорную шайбу Chery Tiggo

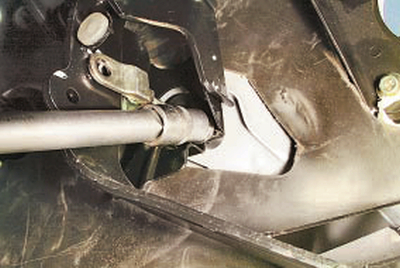

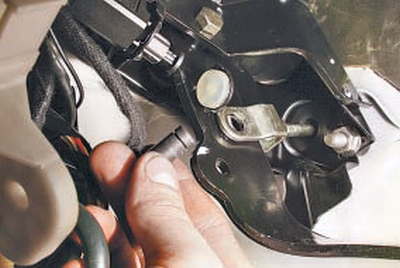

4. Извлеките палец, соединяющий педаль с вилкой толкателя главного цилиндра гидропривода выключения сцепления.

Извлекаем палец соединяющий педаль с вилкой толкателя главного цилиндра гидропривода выключения сцепления Chery Tiggo

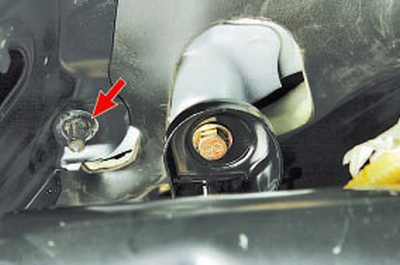

5. Отверните две гайки крепления главного цилиндра гидропривода выключения сцепления (вторая гайка на фото не видна, она закрыта педалью сцепления).

Отворачиваем две гайки крепления главного цилиндра гидропривода выключения сцепления Chery Tiggo

6. Выверните два болта крепления кронштейна педали сцепления.

Выворачиваем болты крепления кронштейна педали сцепления Chery Tiggo

7. Снимите педаль.

Снимаем педаль сцепления Chery Tiggo

8. Установите детали в порядке, обратном снятию.

В статье не хватает:

  • Фото инструмента
  • Качественных фото ремонта

Источник: http://chery-tiggo.dv13.ru/sceplenie/snyatie-i-ustanovka-pedali-scepleniya/
