Инструменты:
- Вороток под торцевую насадку - 1/2
- Стержень для фиксации натяжителя
Детали и расходники:
- Тканевые перчатки
- Ремень привода вспомогательных агрегатов
- Натяжитель
Ремень привода вспомогательных агрегатов:
1 – шкив генератора;
2 – шкив водяного насоса;
3 – поликлиновой ремень привода вспомогательных агрегатов;
4 – шкив насоса гидроусилителя;
5 – шкив компрессора кондиционера;
6 – направляющий ролик;
7 – шкив коленчатого вала;
8 – автоматический натяжитель ремня;
9 – ролик автоматического натяжителя.
Генератор - 1, водяной насос - 2, насос - 4 гидроусилителя рулевого управления и компрессор - 5 кондиционера приводятся поликлиновым ремнем - 3 от шкива - 7 коленчатого вала двигателя.
Постоянное усилие натяжения ремня обеспечивается автоматическим натяжным устройством - 8.
Примечание:
Часть автомобилей не комплектуют системой кондиционирования воздуха в салоне. В этом случае, автоматический натяжитель не устанавливают, а натяжение ремня привода вспомогательных агрегатов осуществляется перемещением насоса гидроусилителя руля.

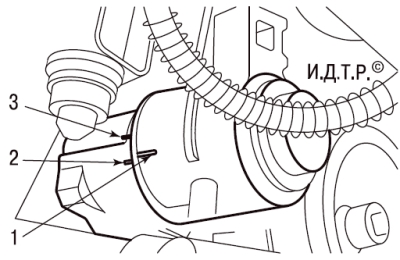

Метки на корпусе автоматического натяжителя:
1 – метка на подвижном рычаге натяжителя;
2, 3 – метки на корпусе натяжителя.
Проверку натяжения ремня выполняйте на неработающем двигателе в следующем порядке:
1. Проверните коленчатый вал по часовой стрелке не менее чем на один оборот.
2. Убедитесь, что метка 1 (второй рисунок) на подвижном рычаге автоматического натяжителя находится в интервале между крайними метками 2 и 3 на неподвижной части корпуса натяжителя.
3. Если метка натяжителя не попадает в указанный интервал, замените ремень привода вспомогательных агрегатов.
Предупреждение:
Поликлиновой ремень следует заменять при обнаружении на нем надрывов, трещин и потертостей.
Замена ремня привода вспомогательных агрегатов Chery Tiggo выполняется следующим образом:

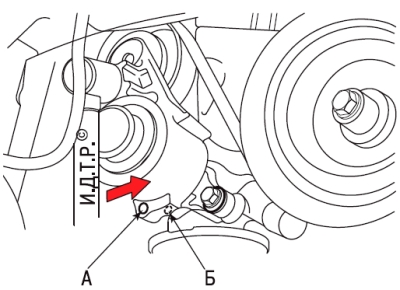

1. Вставьте вороток с вставкой 1/2 в квадратное технологическое отверстие рычага натяжителя. Приложив усилие (против часовой стрелки) к воротку, отодвиньте натяжной ролик от ремня до совмещения отверстий А и Б, после чего вставьте в указанные отверстия стержень подходящего диаметра для фиксации натяжителя.
2. Снимите ремень привода.
3. Извлеките фиксирующий стержень.
4. Поворачивая рычаг натяжителя воротком вправо-влево, убедитесь в его плавном, без люфта и заеданий перемещении. При необходимости замените натяжитель.
5. Установите все снятые детали в обратном порядке.
6. Проверните коленчатый вал на три полных оборота и убедитесь, что ремень занял правильное положение в ручьях шкивов.
