Инструменты:

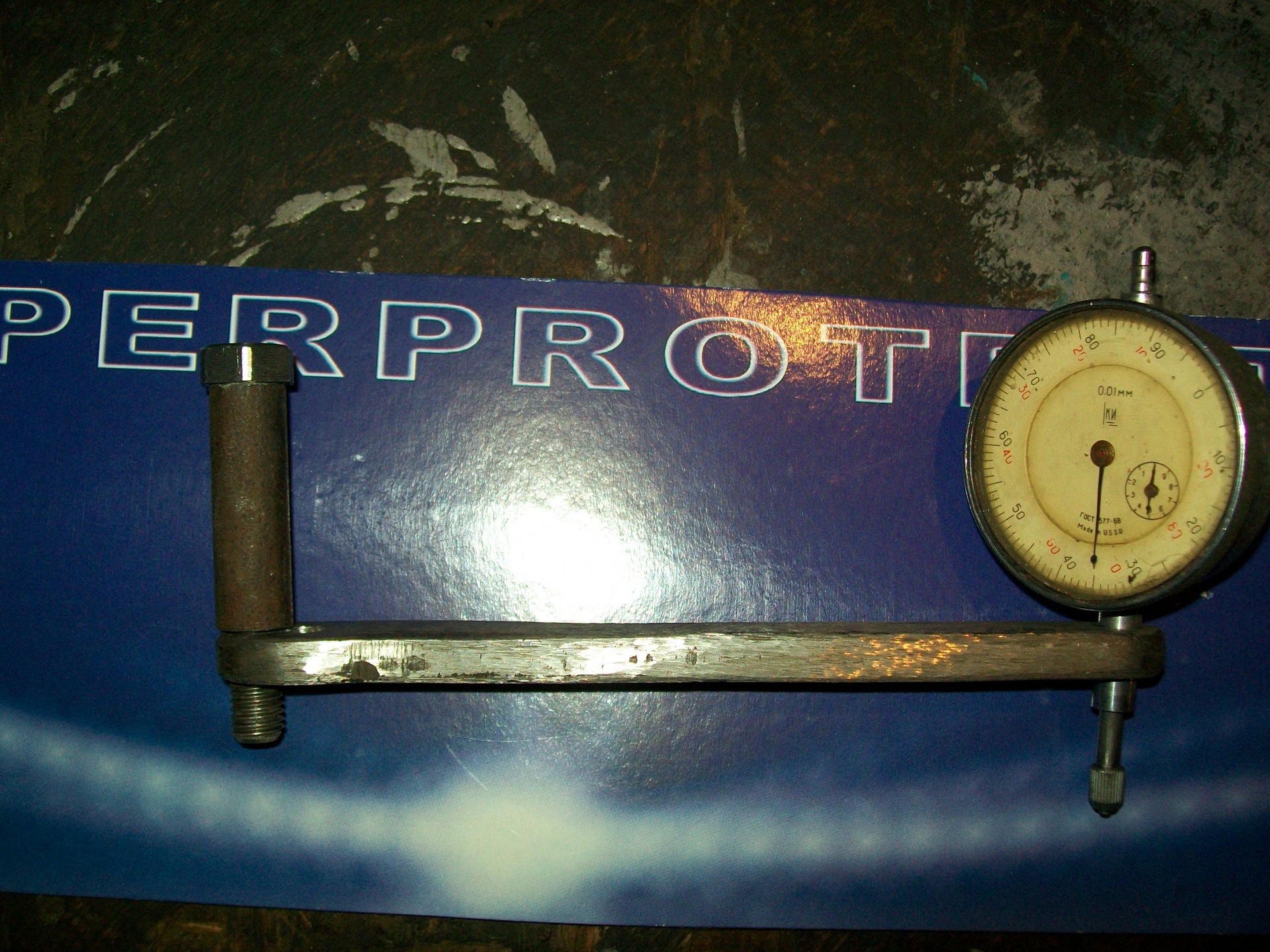

- Индикатор часового типа
- Насадка на вороток 10 мм
- Ключ торцевой
Детали и расходники:
- Распределительный вал
- Крышки подшипников
- Головка блока цилиндров
1. Снимите головку блока цилиндров.
2. Снимите крышки и подшипники распределительного вала.

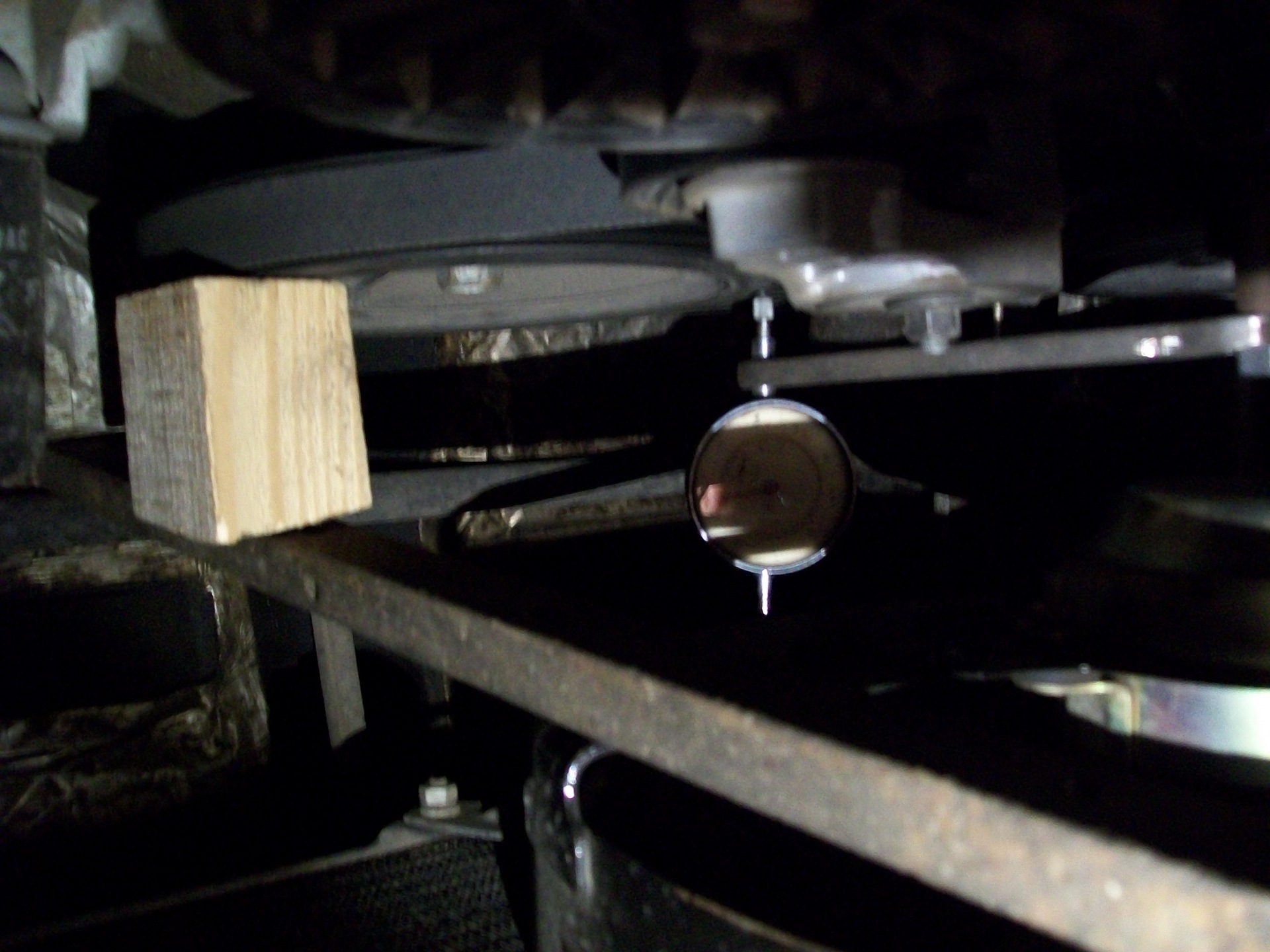

3. Установите распределительные валы. Индикатором измерьте осевой люфт, перемещая распределительный вал вперед-назад.
Проверка осевого люфта распределительного вала
Номинальный люфт:
впуск – 0,040–0,095 мм;
выпуск – 0,080–0,135 мм.
Предельный зазор:
впуск – 0,11 мм;
выпуск – 0,15 мм.
Внимание:
Если осевой люфт больше максимально допустимого, замените распределительный вал. Если необходимо, замените крышки подшипников и головку блока цилиндров.
В статье не хватает:
- Качественных фото ремонта
- Описания ремонта
