Проверка состояния и замена ремня привода газораспределительного механизма Рено Дастер

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Подъемник
Не обозначено
Автосервисы рядом

В соответствии с регламентом технического обслуживания ремень привода газораспределительного механизма (ГРМ) заменяем через каждые 60 тыс.
км пробега автомобиля или через 4 года (что наступит раньше) независимо от его состояния.
Выход из строя ремня (обрыв или срез зубьев) приведет к утыканию клапанов в поршни из-за рассогласования углов поворота коленчатого и распределительных валов и, как следствие, к дорогостоящему ремонту двигателя.
Поэтому, рекомендуем при каждом техническом обслуживании автомобиля проводить проверку состояния ремня.
Работу выполняем на смотровой канаве или эстакаде.
Поверхность зубчатой части ремня не должна иметь складок, трещин, подрезов зубьев и отслоений ткани от резины.
Обратная сторона ремня не должна иметь износа, обнажающего нити корда, и следов подгорания.
На торцевых поверхностях ремня не должно быть расслоений и разлохмачивания.
Ремень также необходимо заменить при обнаружении на нем следов масла.
Необходимо отметить, что на зубчатых шкивах двигателя (1,6 и 2,0) нет меток для установки фаз газораспределения двигателя – на дилерских авторизованных сервисах при замене ремня привода ГРМ применяется специальный инструмент и приспособления для фиксации коленчатого и распределительных валов.
Также следует учитывать, что завод-изготовитель рекомендует менять не только зубчатый ремень, но и его натяжной и опорный ролики, а также болт крепления шкива привода вспомогательных агрегатов.
Поэтому рекомендуем операции по замене ремня привода ГРМ выполнять на специализированном сервисе, располагающим необходимым оборудованием и запасными частями.
В то же время, опытный водитель, обладающий соответствующими навыками по ремонту современных двигателей, сможет выполнить операции по замене ремня привода ГРМ самостоятельно.
Для оценки состояния и замены ремня привода ГРМ снимаем правую опору силового агрегата и правый грязезащитный щиток моторного отсека.

На двигателе 1,6

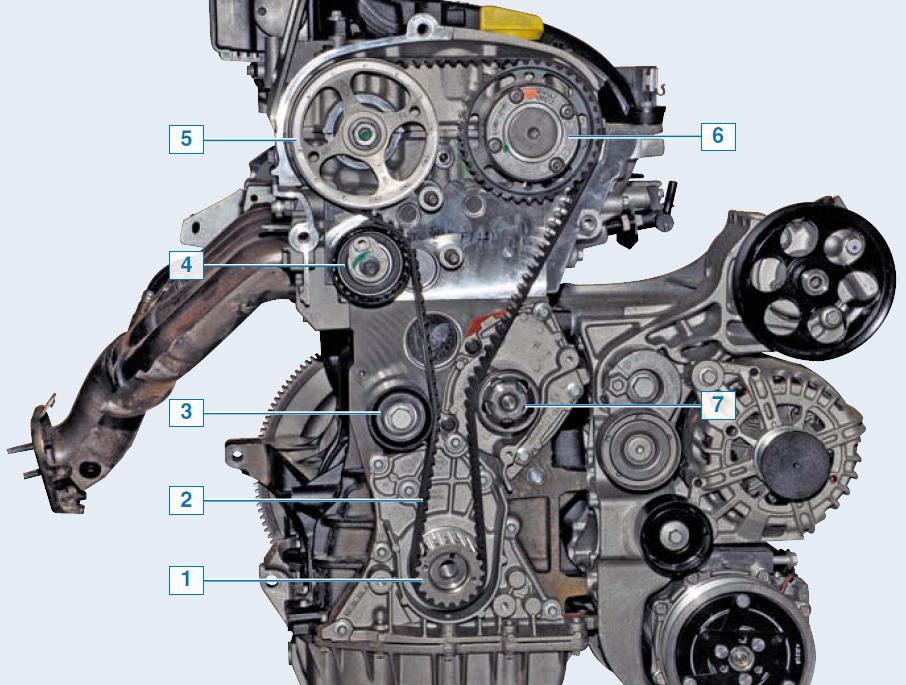

Привод газораспределительного механизма: 1 – зубчатый шкив коленчатого вала; 2 – ремень привода ГРМ; 3 – натяжной ролик; 4 – зубчатый шкив распределительного вала привода выпускных клапанов; 5 – зубчатый шкив распределительного вала привода впускных клапанов; 6 – опорный ролик; 7 – зубчатый шкив насоса охлаждающей жидкости

Для наглядности операции показываем на демонтированном двигателе.

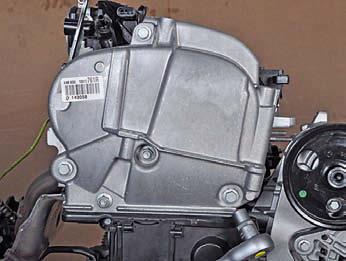

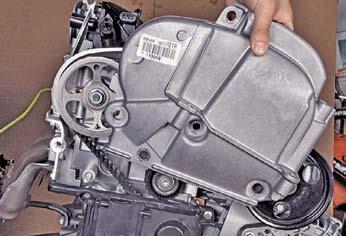

Головкой «на 13» отворачиваем три болта и две гайки крепления верхней крышки привода ГРМ…

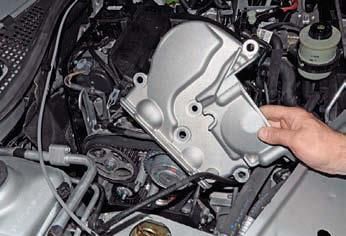

…и снимаем крышку.
Головкой «на 18» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов и визуально оцениваем состояние ремня привода ГРМ, как описано выше.
Оценить натяжение ремня можно по расположению указателей натяжного ролика ремня.

При нормальном натяжении ремня подвижный указатель должен совпадать с выемкой неподвижного указателя натяжного ролика (для наглядности показано при снятой нижней крышке привода ГРМ).
Если подвижный указатель незначительно смещен относительно неподвижного против часовой стрелки, то натяжение ремня недостаточно и ремень можно подтянуть.
Для этого…

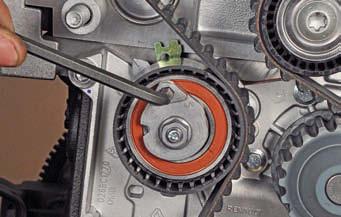

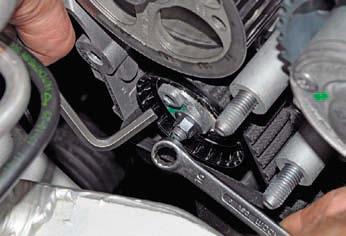

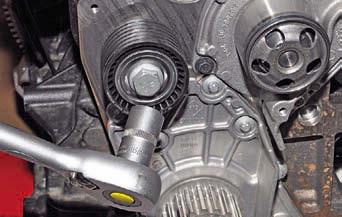

…ослабляем ключом «на 13» затяжку гайки крепления натяжного ролика и шестигранником «на 6» поворачиваем ролик по часовой стрелке (натягивая ремень) до момента совмещения указателей.
Удерживая ролик в этом положении, затягиваем гайку его крепления.
Провернув коленчатый вал на два оборота по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов, снова проверяем натяжение ремня и при необходимости повторяем регулировку.
Устанавливаем демонтированные детали в обратной последовательности.
Для замены ремня привода ГРМ снимаем ремень привода вспомогательных агрегатов и верхнюю крышку привода ГРМ (см. выше).
Перед отворачиванием болта крепления шкива привода вспомогательных агрегатов необходимо заблокировать коленчатый вал от проворачивания.
Для этого помощник должен включить в коробке передач высшую передачу (5-ю или 6-ю), нажать на педаль тормоза и включить стояночный тормоз.

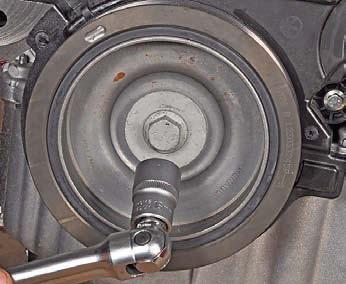

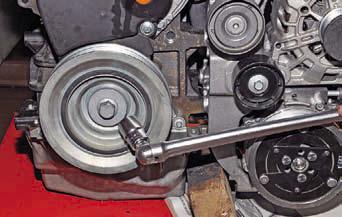

Головкой «на 18» отворачиваем болт крепления шкива привода вспомогательных агрегатов…

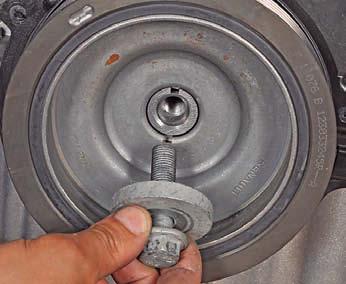

…и вынимаем болт с шайбой.

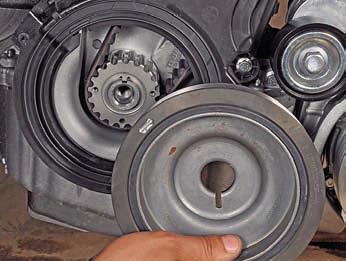

Снимаем шкив привода вспомогательных агрегатов.

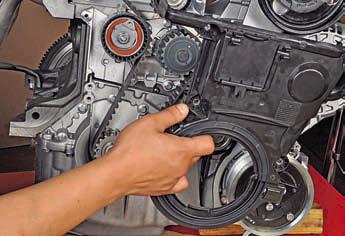

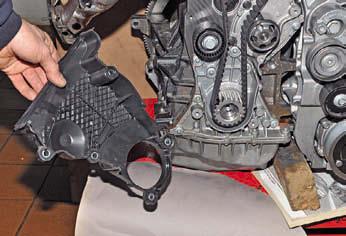

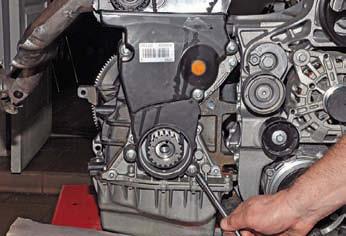

Головкой «на 8» отворачиваем четыре болта крепления нижней крышки привода ГРМ…

…и снимаем крышку.
Чтобы не нарушить фазы газораспределения, перед снятием ремня привода ГРМ необходимо установить коленчатый и распределительные валы в положение ВМТ (верхней мертвой точки) такта сжатия 1-го цилиндра.
Для проворачивания коленчатого вала вворачиваем на место болт крепления шкива привода вспомогательных агрегатов, установив между болтом и торцом вала проставку (втулку или набор шайб).
Коленчатый вал можно также проворачивать, вращая (установленное на место) переднее правое колесо по часовой стрелке при включенной в коробке передач высшей передаче (5-й или 6-й).
С целью облегчения проворачивания вала выворачиваем свечи зажигания.
Для определения положения распределительных валов необходимо извлечь две резинометаллические заглушки из отверстий в левом торце головки блока цилиндров.
Снимаем воздухозаборник с резонатором воздушного тракта.

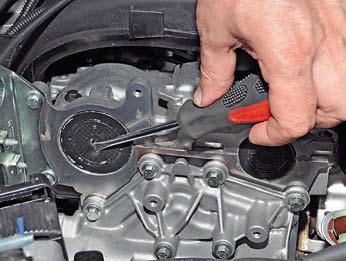

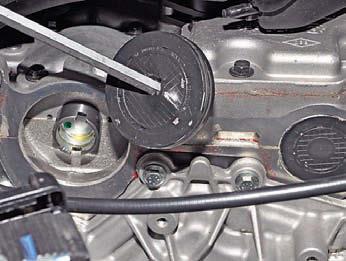

В центре заглушки (резиновом массиве) протыкаем отверткой отверстие и, действуя отверткой как рычагом…

…извлекаем заглушку из отверстия в головке блока цилиндров.
Аналогично извлекаем другую заглушку.
Проворачиваем коленчатый вал по часовой стрелке до того момента…

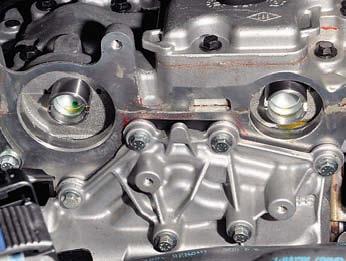

…пока пазы на торцах распределительных валов не займут горизонтальное положение (расположатся параллельно плоскости разъема крышки и головки блока цилиндров) и будут смещены вниз относительно осей распределительных валов.

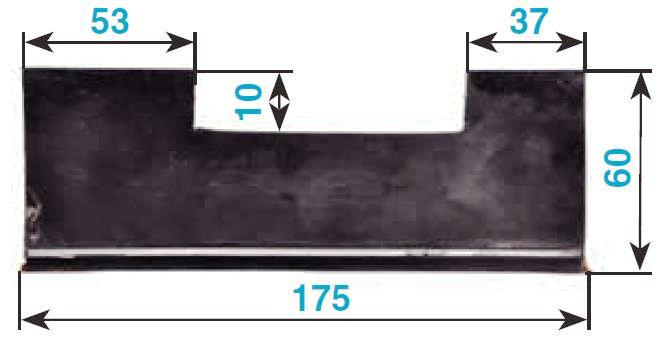

Для фиксации распределительных валов при замене ремня из металлической пластины толщиной 5 мм можно изготовить простейшее приспособление (см.
эскиз).

Приспособление для фиксации распределительных валов.

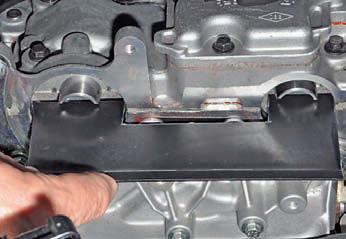

Устанавливаем приспособление в пазы валов.
Для проверки нахождения коленчатого вала в положение ВМТ поршней 1-го и 4-го цилиндров на передней стенке блока цилиндров (под стартером) предусмотрено резьбовое отверстие, заглушенное пробкой.

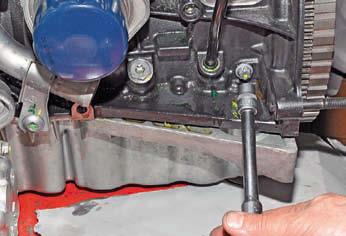

Головкой Е-14 отворачиваем пробку (как показано на двигателе 2,0).
В отверстие необходимо ввернуть специальный установочный палец (с длиной резьбовой части 75 мм).
При нахождении коленчатого вала в положение ВМТ поршней 1-го и 4-го цилиндров палец должен упереться в отфрезерованную площадку на щеке коленчатого вала и заблокировать вал при попытке повернуть его по часовой стрелке.

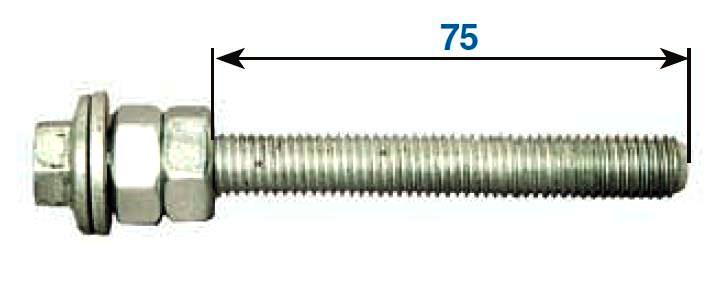

В качестве установочного пальца можно использовать болт М10.

На болт наворачиваем две регулировочные гайки и законтриваем их так, чтобы длина резьбовой части болта была равна 75 мм.
Собранное приспособление (установочный палец) вворачиваем в резьбовое отверстие блока цилиндров.

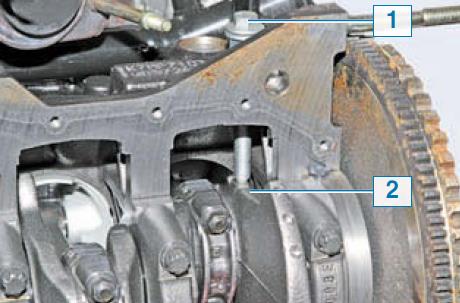

При нахождении коленчатого вала в положение ВМТ поршней 1-го и 4-го цилиндров…

…установочный палец 1 должен ввернуться в отверстие до конца резьбы и упереться в отфрезерованную площадку 2 на щеке коленчатого вала (показано при снятом поддоне картера).
При этом коленчатый вал невозможно будет повернуть по часовой стрелке.
Если при вворачивании установочного пальца он упрется, а торец регулировочной гайки на пальце при этом не соприкоснется с торцом бобышки отверстия в блоке цилиндров (между гайкой и бобышкой останется зазор), то нужно немного провернуть (вынув приспособление из пазов распределительных валов) коленчатый вал против часовой стрелки.
Затем нужно ввернуть установочный палец в отверстие блока цилиндров до конца (до соприкосновения торцов гайки пальца и бобышки отверстия в блоке) и провернуть коленчатый вал по часовой стрелке до упора площадки щеки вала в палец.
Устанавливаем приспособление для фиксации распределительных валов, если оно было снято.
Ослабив ключом «на 13» затяжку гайки крепления натяжного ролика…

…поворачиваем ролик против часовой стрелки, уменьшая натяжение ремня привода ГРМ…

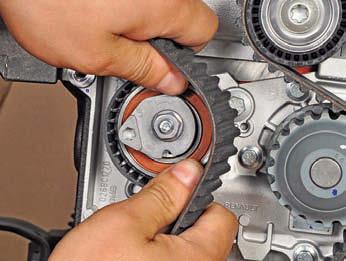

…снимаем ремень с натяжного ролика…

…и затем – со шкивов насоса охлаждающей жидкости, коленчатого и распределительных валов.

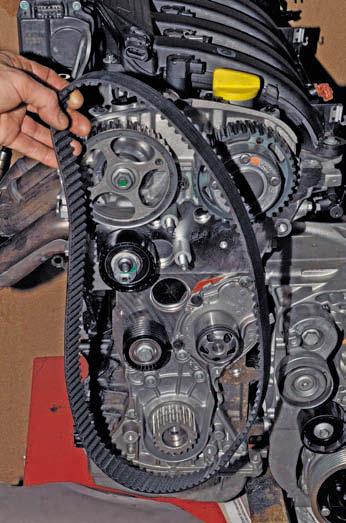

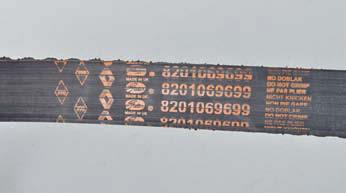

Маркировка ремня привода ГРМ (количество зубьев –131, ширина 25,4 мм).
При замене ремня также нужно заменить натяжной и опорный ролики.
Отворачиваем гайку крепления натяжного ролика…

…и снимаем его со шпильки корпуса насоса охлаждающей жидкости.

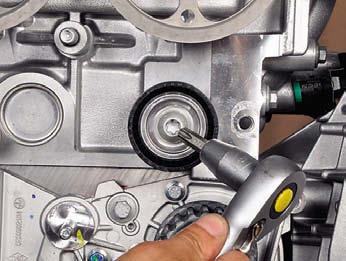

Ключом Torx T-50 отворачиваем винт крепления опорного ролика.

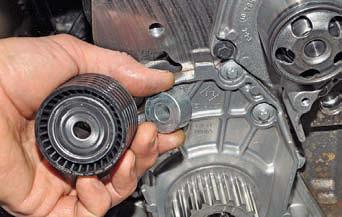

Снимаем опорный ролик и его втулку.
Устанавливаем новый опорный ролик в обратной последовательности.
При установке нового ремня привода ГРМ (на котором нанесены стрелки) ориентируем его так, чтобы стрелки совпали с направлением движения ремня (по часовой стрелке).

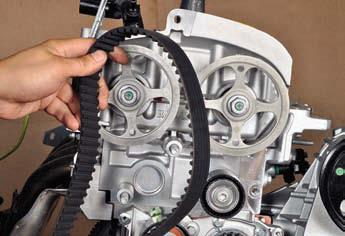

Устанавливаем ремень на зубчатые шкивы коленчатого вала, насоса охлаждающей жидкости и шкивы распределительных валов.
Затем одновременно надеваем ремень на новый натяжной ролик и устанавливаем ролик на шпильку корпуса насоса охлаждающей жидкости.

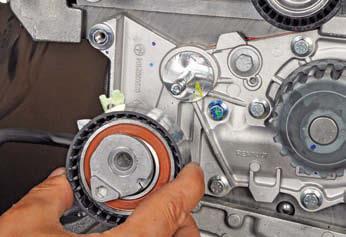

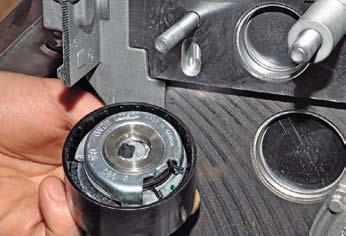

При монтаже натяжного ролика…

…вставляем отогнутый конец 1 кронштейна ролика в углубление 2 корпуса насоса охлаждающей жидкости.
Регулируем натяжение ремня привода ГРМ (см.
выше).
Выворачиваем установочный палец из отверстия в блоке цилиндров и снимаем приспособление для фиксации распределительных валов.
Проворачиваем коленчатый вал на два оборота по часовой стрелке до момента, пока пазы на торцах распределительных валов не займут нужного положения (см.
выше).
Проверяем фазы газораспределения и натяжение ремня.
При необходимости повторяем операции по установке ремня привода ГРМ.
Заворачиваем пробку в отверстие блока цилиндров.

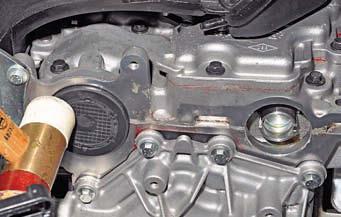

Легкими ударами молотка с пластмассовым бойком запрессовываем новые заглушки в отверстия головки блока цилиндров.
Дальнейшую сборку двигателя выполняем в обратной последовательности.
Болт крепления шкива привода вспомогательных агрегатов заменяем новым и затягиваем предписанным моментом.

На двигателе 2,0

Привод газораспределительного механизма двигателя 2,0: 1 – зубчатый шкив коленчатого вала; 2 – ремень привода ГРМ; 3 – опорный ролик ремня; 4 – натяжной ролик ремня; 5 – зубчатый шкив распределительного вала выпускных клапанов; 6 – исполнительный механизм системы изменения фаз газораспределения; 7 – шкив насоса охлаждающей жидкости

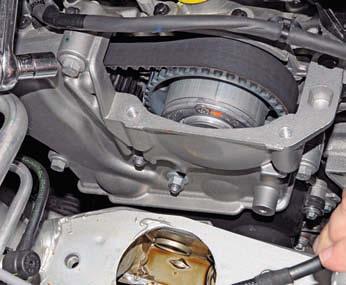

Головкой «на 13» отворачиваем три болта и две гайки крепления верхней крышки привода ГРМ…

…и снимаем крышку.
Головкой «на 18» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов и визуально оцениваем состояние ремня привода ГРМ (см. выше).

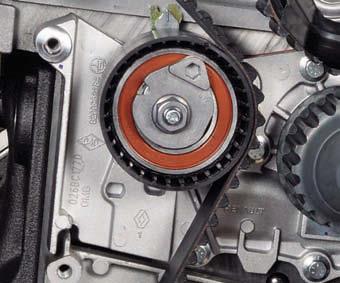

Оценить натяжение ремня можно по расположению указателей натяжного ролика ремня.

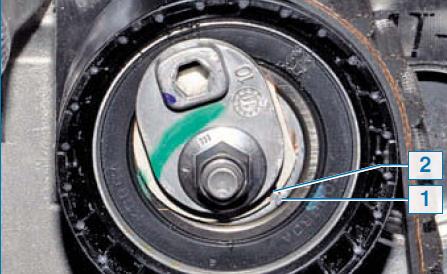

При нормальном натяжении ремня подвижный указатель 1 должен совпадать с выемкой неподвижного указателя 2 натяжного ролика (для наглядности показано при снятой нижней крышке привода ГРМ).
Если подвижный указатель незначительно смещен относительно неподвижного против часовой стрелки, то натяжение ремня недостаточно и ремень можно подтянуть.
Для этого…

…накидным ключом «на 10» ослабляем затяжку гайки крепления натяжного ролика и шестигранником «на 6» поворачиваем ролик по часовой стрелке (натягивая ремень) до момента совмещения указателей.
Удерживая ролик в этом положении, затягиваем гайку его крепления.
Провернув коленчатый вал на два оборота по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов, снова проверяем натяжение ремня и при необходимости повторяем регулировку.
Устанавливаем демонтированные детали в обратной последовательности.
Для замены ремня привода ГРМ снимаем ремень привода вспомогательных агрегатов и верхнюю крышку привода ГРМ (см. выше).
Перед отворачиванием болта крепления шкива привода вспомогательных агрегатов необходимо заблокировать коленчатый вал от проворачивания.
Для этого помощник должен включить в механической коробке передач высшую передачу, нажать на педаль тормоза и включить стояночный тормоз.
Если при этом отвернуть болт крепления шкива не удается изза проворачивания коленчатого вала, то вал необходимо застопорить.

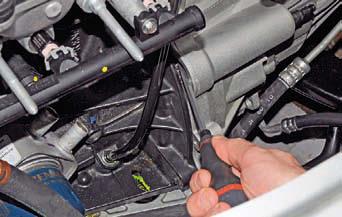

Для этого отворачиваем болт и вынимаем пистон креплений пластмассового держателя жгутов проводов к картеру сцепления и отводим держатель со жгутами проводов от картера сцепления.

Вставляем через окно в картере сцепления шлицевую отвертку между зубьями венца маховика (для наглядности показано при снятых шлангах системы охлаждения).
Дальнейшие операции для наглядности показываем на демонтированном двигателе.

Головкой «на 18» отворачиваем болт крепления шкива привода вспомогательных агрегатов и снимаем болт с шайбой.
Снимаем шкив привода вспомогательных агрегатов.

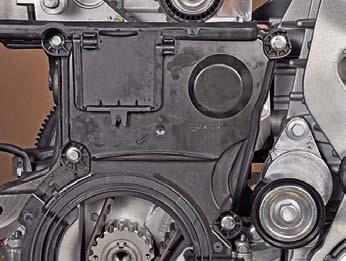

Головкой «на 8» отворачиваем пять болтов крепления нижней крышки привода ГРМ…

…и снимаем крышку.
Чтобы не нарушить фазы газораспределения, перед снятием ремня привода ГРМ необходимо установить коленчатый и распределительные валы в положение ВМТ (верхней мертвой точки) такта сжатия 1-го цилиндра.
Для проворачивания коленчатого вала вворачиваем на место болт крепления шкива привода вспомогательных агрегатов, установив между болтом и торцом вала проставку (втулку или набор шайб).
Коленчатый вал можно также проворачивать, вращая (установленное на место) переднее правое колесо по часовой стрелке при включенной в механической коробке передач высшей передаче (5-й или 6-й).
С целью облегчения проворачивания вала выворачиваем свечи зажигания.
Извлекаем заглушки распределительных валов и проворачиваем коленчатый вал по часовой стрелке до того момента, пока пазы на торцах распределительных валов не займут горизонтальное положение (расположатся параллельно плоскости разъема крышки и головки блока цилиндров) и будут смещены вниз относительно осей распределительных валов (как показано на двигателе 1,6 – см. выше).

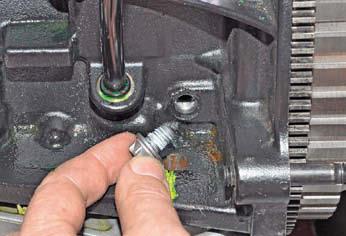

Головкой E-14 выворачиваем из отверстия в блоке цилиндров…

…резьбовую пробку.

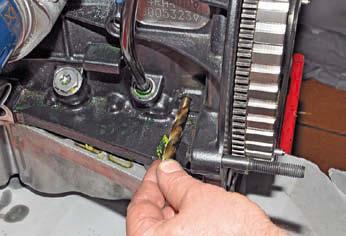

Вставляем в отверстие блока цилиндров установочный палец – стержень диаметром 8 мм и длиной не менее 70 мм (можно использовать хвостовик сверла диаметром 8 мм).
При нахождении коленчатого вала в положение ВМТ поршней 1-го и 4-го цилиндров палец должен войти в прямоугольный паз на щеке коленчатого вала и заблокировать вал при попытке провернуть его в ту или иную сторону.
При правильном положении коленчатого вала…

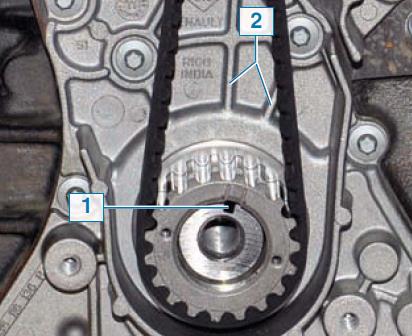

…шпоночный паз 1 на его носке должен расположиться между двумя ребрами 2 крышки блока цилиндров.
Для установки фаз газораспределения при сборке двигателя (после его ремонта) положение коленчатого вала в ВМТ поршней 1-го и 4-го цилиндров удобно контролировать…

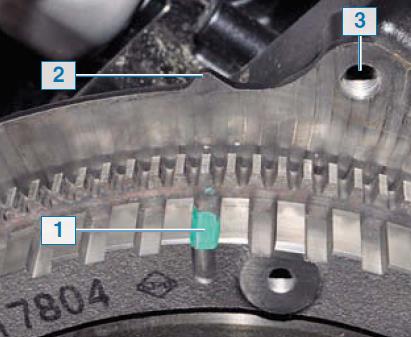

…по совпадению впадины 1 задающего диска (для датчика положения коленчатого вала) на маховике с приливом 2 на блоке цилиндров (3 – отверстие для болта верхнего переднего крепления коробки передач).

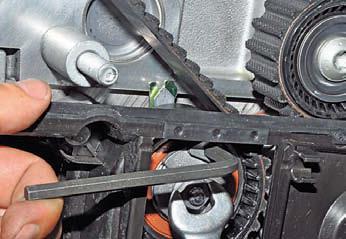

Устанавливаем в пазы распределительных валов приспособление для их фиксации (как показано на двигателе 1,6 – см. выше).
Ослабив ключом «на 10» затяжку гайки крепления натяжного ролика…

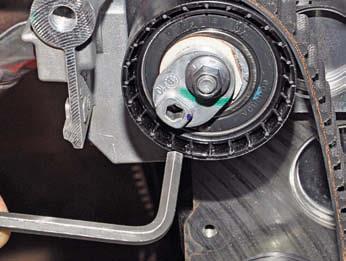

…шестигранником «на 6» поворачиваем ролик против часовой стрелки, ослабляя натяжение ремня).

Снимаем ремень привода ГРМ с зубчатых шкивов распределительных и коленчатого валов.

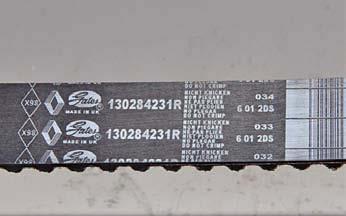

Маркировка ремня привода ГРМ (количество зубьев –126, ширина 25,4 мм).
При замене ремня также нужно заменить натяжной и опорный ролики.
Отвернув гайку крепления…

…снимаем натяжной ролик со шпильки головки блока цилиндров.

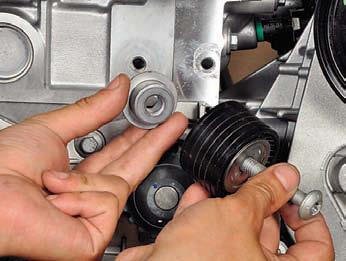

Головкой «на 16» отворачиваем болт крепления опорного ролика к блоку цилиндров.

Снимаем опорный ролик и его установочную втулку.
Устанавливаем новый опорный ролик в обратной последовательности и затягиваем болт его крепления предписанным моментом.

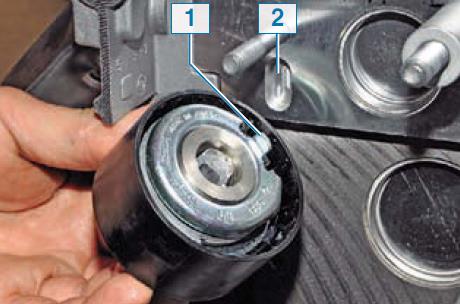

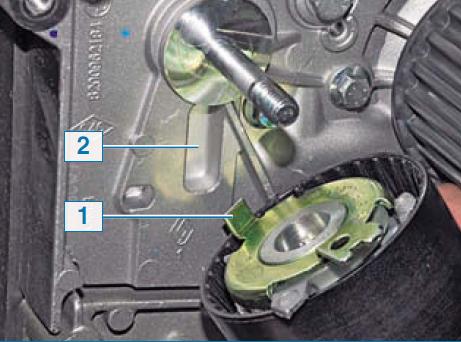

При установке натяжного ролика…

…вставляем отогнутый конец 1 его кронштейна в углубление 2 головки блока цилиндров и наживляем гайку крепления ролика.
При установке нового ремня привода ГРМ (на котором нанесены стрелки) ориентируем его так, чтобы стрелки совпали с направлением движения ремня (по часовой стрелке).
Устанавливаем ремень на зубчатые шкивы коленчатого и распределительных валов.
Заводим переднюю ветвь ремня под шкив насоса охлаждающей жидкости, а заднюю ветвь – под натяжной и опорный ролики.
Регулируем натяжение ремня привода ГРМ (см. выше).
Вынимаем установочный палец из отверстия в блоке цилиндров и снимаем приспособление для фиксации распределительных валов.
Проворачиваем коленчатый вал на два оборота по часовой стрелке до момента, пока пазы на торцах распределительных валов не займут нужного положения (см. выше).
Проверяем фазы газораспределения и натяжение ремня и при необходимости повторяем регулировки.
Устанавливаем на место резьбовую пробку и запрессовываем новые заглушки распределительных валов (как показано на двигателе 1,6 – см. выше).
Дальнейшую сборку двигателя выполняем в обратной последовательности.
Болт крепления шкива привода вспомогательных агрегатов заменяем новым и затягиваем предписанным моментом.
