Проверка состояния и замена ремня привода компрессора кондиционера Chevrolet Niva

Инструменты:

• Торцовый вороток
• Головка для торцовго воротка на 13
• Ключ на 13

Детали и расходники:

• Ремень привода компрессора кондиционера

Примечание:
В соответствии с регламентом технического обслуживания, проверку состояния ремня привода компрессора кондиционера, проводим через каждые 15 тыс. км пробега.

Работу выполняем, установив автомобиль на эстакаде или смотровой канаве.

Проверка и натяжка ремня привода компрессора кондиционера на Шевроле Нива

1. Снимаем брызговики моторного отсека, как описано здесь.

2. Для проверки натяжения ремня, нажимаем пальцем руки на ремень, посередине между шкивами компрессора и коленчатого вала.

3. При усилии нажатия около 10 кгс, прогиб ремня должен составлять около 8,0 мм.

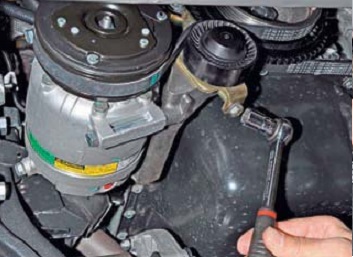

4. Для регулировки натяжения ремня, головкой «на 13» ослабляем затяжку двух болтов крепления кронштейна натяжного ролика.

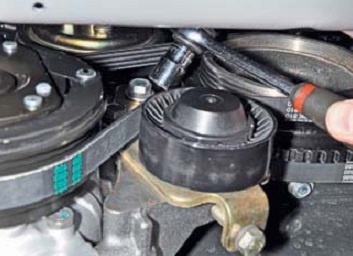

5. Головкой «на 13» вращаем регулировочный болт по часовой стрелке, натягивая ремень.

6. После натяжения ремня, затягиваем болты крепления кронштейна натяжного ролика.

Замена ремня привода компрессора кондиционера Шевроле Нива

Примечание:
Замену ремня привода компрессора кондиционера, проводим при обнаружении на нем трещин, разрывов и отслоений резины от тканевой основы.

1. Для замены ремня, ослабляем затяжку болтов крепления кронштейна натяжного ролика и ослабляем натяжение ремня, вращая регулировочный болт против часовой стрелки.

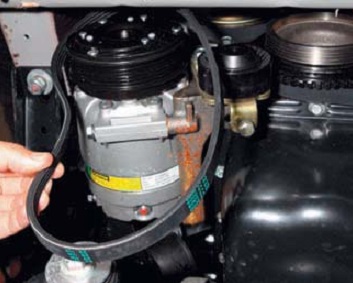

2. Снимаем ремень с натяжного ролика и шкивов компрессора и коленчатого вала.

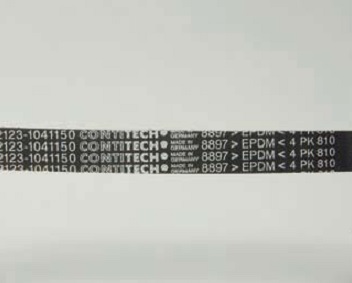

Маркировка ремня привода компрессора кондиционера (четырехручьевой, длиной 810 мм).

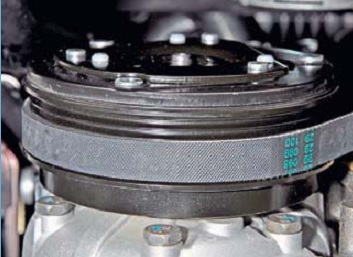

3. Новый ремень устанавливаем в обратной последовательности. На шкив компрессора, ремень надеваем так, чтобы он располагался ближе к внутреннему краю шкива.

4. После установки, регулируем натяжение ремня (см. выше).

В статье не хватает:

• Качественных фото ремонта

Источник: Chevrolet niva устройство, эксплуатация, обслуживание и ремонт. Издательство "За рулём"
