Проверка состояния и замена шлангов двигательного отсека, локализация утечек

Замена шлангов системы кондиционирования воздуха должна производиться на станции техобслуживания представительского отделения или в специализированной мастерской, где имеется оборудование для безопасного сброса давления в системе. Никогда не отсоединяйте шланги системы и не снимайте её компоненты, предварительно не сбросив давление.

Общая информация

Воздействие высоких температур в двигательном отсеке приводит к постепенному выходу из строя резиновых и пластиковых шлангов, используемых в различных системах. Следует регулярно производить проверку шлангов на наличие трещин, ослабление крепления хомутов, отвердевания материалов и признаков утечек.

Информация, относящаяся к шлангам системы охлаждения, приведена ниже, а к шлангам тормозной системы - в Разделе Проверки тормозной системы. Регулировка стояночного тормоза.

Большинство шлангов (но не все) крепятся с помощью хомутов. Там, где используются хомуты, проверьте надёжность их крепления, обеспечивающую отсутствие утечек. Если хомуты не используются, удостоверьтесь, что шланг в месте соединения со штуцером не раздулся и/или не затвердел, допуская утечки.

Если имеются признаки, что имеется утечка какой-либо жидкости, но Вы не можете распознать тип жидкости или точное происхождение, то следует оставить автомобиль на долгое время и положить большой кусок бумаги или тряпки под автомобиль. Это поможет найти место протекания жидкости, а также поможет идентифицировать жидкость по цвету. Но имейте в виду, что некоторые утечки могут проявляться только при работающем двигателе.

Вакуумные шлаги

Обычно вакуумные шланги, особенно применяемые в системах снижения токсичности отработавших газов, отличаются цветом или имеют цветные полосы.

Различные системы требуют использования шлангов с различной толщиной стенок, термостойкостью и различным сопротивлением схлопыванию. При замене шлангов следите за тем, чтобы материал нового шланга соответствовал материалу старого.

Часто единственным достоверным способом проверки состояния шланга является полное снятие его с автомобиля. При снятии более одного шланга позаботьтесь о чётком обозначении шлангов и штуцеров, чтобы обеспечить правильную сборку.

При проверке вакуумных шлангов не забудьте также проверить Т-образные пластиковые соединения. Осмотрите их на наличие трещин, которые могут вызвать утечки.

Примечания:

Пользуясь подобным стетоскопом, будьте осторожны, не допускайте контакта с движущимися компонентами в двигательном отсеке, такими как приводной ремень, вентилятор охлаждения и т.п.)

Утечка в вакуумном шланге означает, что воздух засасывается в шланг (а не выходит из шланга), и это делает утечку очень трудной для обнаружения. Для выявления утечек вакуума можно воспользоваться небольшим куском вакуумного шланга в качестве стетоскопа. Когда конец шланга будет находиться непосредственно над местом утечки, шипящий звук будет отчётливо слышен через шланг. Прослушайте все вакуумные шланги и соединения на наличие характерного шипения, свидетельствующего об утечке. Необходимо избегать контакта с горячими и движущимися деталями, так как двигатель при проверке должен работать.

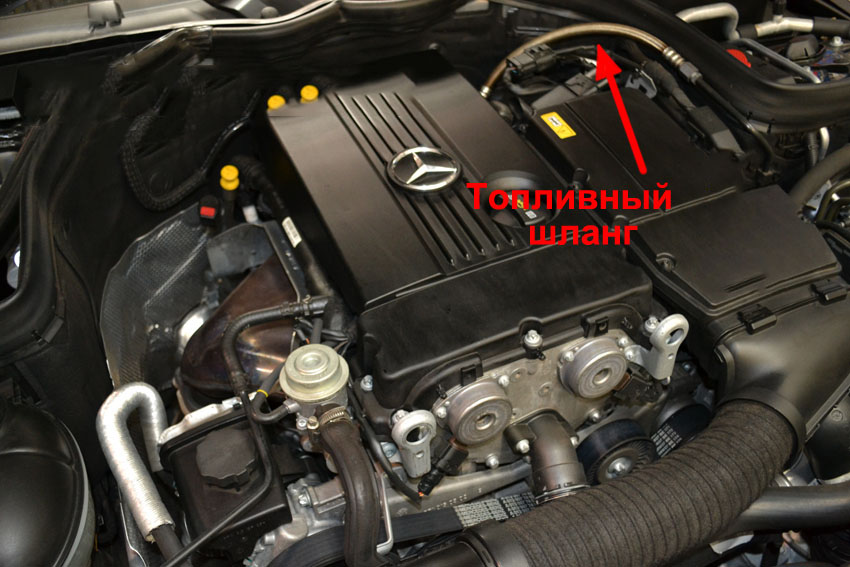

Топливные шланги

Примечания:

При осмотре или обслуживании компонент топливной системы следует соблюдать определённые меры предосторожности. Все работы производите в хорошо проветриваемом помещении, не допускайте приближения открытого огня (например, зажжённых сигарет) или незащищённых абажуром лампочек к месту проведения работ. Пролитое топливо немедленно собирайте ветошью, которую складывайте затем в место, где невозможно её самовоспламенение. При попадании топлива на кожу немедленно смывайте его обильным количеством воды с мылом. При проведении работ с топливной системой следует пользоваться защитными очками и всегда иметь под рукой огнетушитель.

Топливные шланги обычно находятся под давлением, поэтому при их отсоединении будьте готовы к тому, что топливо будет разбрызгиваться и его необходимо собирать.

Примечания:

Прежде чем обслуживать топливные шланги, необходимо сбросить давление в системе впрыска топлива.

1. Проверьте все резиновые топливные шланги на наличие признаков износа и потёртостей. Обращайте особое внимание на участки изгиба и перед штуцерами, например место соединения шланга с топливным насосом или фильтром, там могут образовываться трещины.

2. Используйте только высококачественные топливные шланги. Никогда, ни при каких обстоятельствах не пользуйтесь в качестве топливных неармированными вакуумными шлангами, прозрачными пластиковыми трубками или водяными шлангами.

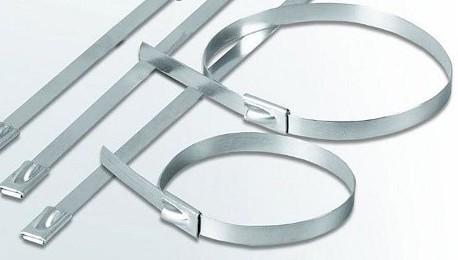

3. Для крепления топливных шлангов обычно используются хомуты ленточного типа. Эти хомуты со временем ослабляют натяжение и могут «выскочить» при снятии.

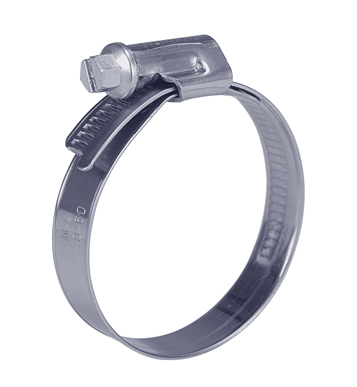

4. При замене шлангов замените такие хомуты на хомуты винтового типа.

5. Утечки топлива точно определить трудно, пока утечка не станет существенной и, следовательно, легко видимой. Топливо имеет тенденцию быстро испаряться, как только оно входит в контакт с воздухом, особенно в горячем двигательном отсеке. Маленькие капли могут исчезать прежде, чем Вы сможете определить место утечки. Если Вы подозреваете, что имеет место утечка топлива в области двигательного отсека, тогда охладите двигатель и запустите его, пока он холодный, при открытом капоте. Металлические предметы сжимаются при охлаждении, и резиновые шланги имеют тенденцию ослабляться, так что любые утечки будут более очевидны, пока двигатель нагревается при запуске из холодного состояния.

Металлические линии

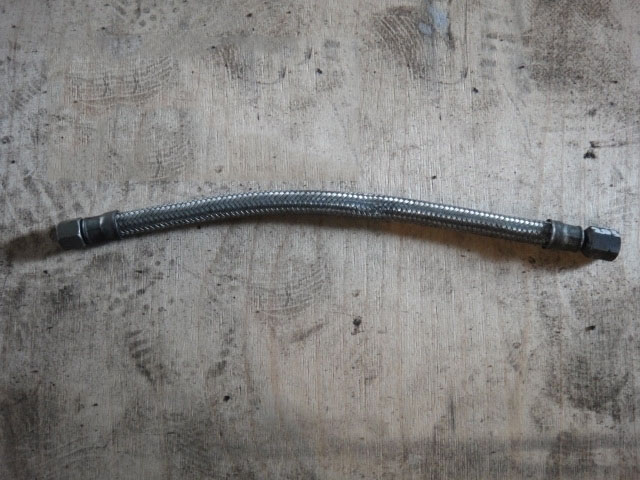

1. Между топливным насосом и системой впрыска топлива часто вставляются секции металлических трубок. Тщательно проверяйте эти трубки на наличие вмятин, скручиваний или трещин.

2. Если секцию металлической линии необходимо заменить, используйте только бесшовные стальные трубки, т.к. медные и алюминиевые трубки недостаточно крепки, чтобы противостоять вибрациям, вызванным работой двигателя.

3. Проверяйте металлические тормозные линии в местах их соединения с главным цилиндром и с регулятором давления или ABS (если он имеется) на наличие трещин или ослабленных штуцерных соединений. Любые признаки утечки тормозной жидкости требуют немедленного тщательного осмотра всей тормозной системы.

Шланги системы гидроусиления руля

Проверьте шланги системы гидроусиления руля на наличие признаков утечки жидкости, ослабленных штуцерных соединений и изношенных хомутов. Протекающие шланги и изношенные хомуты следует заменить.

Шланги системы охлаждения

1. Утечки в системе охлаждения обычно обнаруживаются по белому или цвета ржавчины налету в области, примыкающей к утечке.

2. Тщательно проверьте радиатор и шланги охлаждающей жидкости по всей длине. Замените шланги с трещинами, разрывами и признаками старения. Трещины легче обнаружить, если пережать шланг. Обратите особое внимание на хомуты, которые прикрепляют шланги к элементам системы охлаждения. Хомуты крепления шланга, которые были сильно затянуты, могут вызвать разрыв или прокол шланга, результатом чего будут утечки в системе охлаждения. Осмотрите все шланги и поверхности подсоединения шлангов на предмет утечек. Если обнаружены какие-либо проблемы подобного характера с утечками, то замените этот компонент или прокладку.
